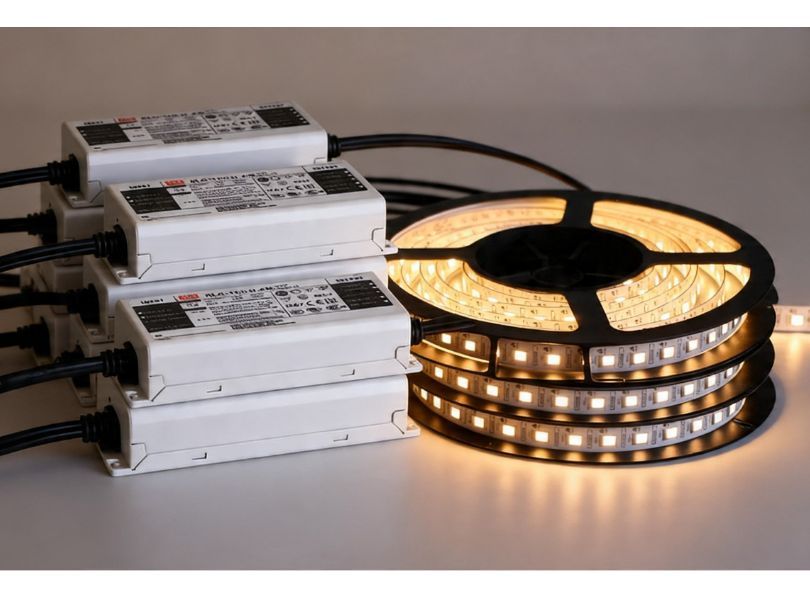

Cómo conectar fuentes de alimentación en paralelo: una guía completa
Conectar fuentes de alimentación en paralelo es una de las operaciones más buscadas en el mundo de la instalación eléctrica y la iluminación LED. Ya seas un electricista experimentado, un ingeniero electrónico, un técnico de instalaciones o un diseñador, tarde o temprano te encontrarás ante un proyecto en el que una sola fuente de alimentación no es suficiente: una tira LED de 15 metros, una instalación escénica, una instalación comercial con cientos de vatios que gestionar. La tentación de tomar 2 fuentes de alimentación en paralelo y unir sus salidas para duplicar la potencia es fuerte, pero, como veremos en esta guía, casi siempre es la elección incorrecta.
Esta guía nace después de haber recibido cientos de preguntas como "¿Cómo conectar dos fuentes de alimentación de 12V en paralelo?", "¿Puedo poner fuentes de alimentación conmutadas en paralelo?", "¿Cómo puedo alimentar 20 metros de tira LED?". Por ello, decidimos escribir el artículo definitivo sobre fuentes de alimentación en paralelo, abordando la teoría eléctrica, las aplicaciones prácticas, los peligros, las soluciones correctas y los errores a evitar. Ya sea que estés buscando entender cómo conectar 2 fuentes de alimentación en paralelo para un proyecto doméstico, o que debas diseñar una instalación compleja con fuentes de alimentación LED en paralelo en tramos de decenas de metros, aquí encontrarás todo lo que necesitas: desde la definición de conexión en paralelo a los principios de la ley de Kirchhoff, desde los esquemas de conexión en paralelo hasta las soluciones profesionales con power repeater, desde los cálculos de potencia y resistencia equivalente hasta las reglas de oro para una instalación segura y duradera. Antes de adentrarnos en el mundo específico de las fuentes de alimentación en paralelo, es indispensable tener una comprensión sólida de lo que significa, en términos eléctricos, una conexión en paralelo. Esta sección constituye la base teórica sobre la que se apoya todo el resto de la guía: sin dominar la definición de conexión en paralelo y sus propiedades fundamentales, es imposible comprender por qué conectar 2 fuentes de alimentación en paralelo presenta dificultades y cuáles son las alternativas correctas. Partamos entonces de los fundamentos. Una conexión en paralelo es una configuración circuitual en la que dos o más componentes eléctricos comparten los mismos nodos de conexión: sus terminales positivos están conectados entre sí y sus terminales negativos están conectados entre sí. En otras palabras, cada componente está conectado directamente a la misma fuente de tensión, creando múltiples caminos para el flujo de la corriente. Esta es la definición fundamental de circuito en paralelo, y se aplica tanto a las resistencias como a los condensadores, a las lámparas, a las tiras LED y, por supuesto, a las fuentes de alimentación. Para visualizar el concepto, imagina una carretera principal que se divide en varios carriles paralelos antes de un peaje: cada carril (rama) ofrece un recorrido independiente para los coches (la corriente), pero el punto de partida y el punto de llegada son comunes. Los coches se distribuyen entre los carriles en función de la "facilidad de tránsito" (la resistencia), y el número total de coches que pasa es la suma de los coches en todos los carriles. Esto es exactamente lo que sucede en una conexión en paralelo eléctrica: la corriente total es la suma de las corrientes en las ramas individuales, mientras que la tensión en los extremos de cada rama es idéntica. Cuando decimos que dos componentes están en paralelo, entendemos que están sometidos a la misma diferencia de potencial. Este es el rasgo distintivo que separa la conexión en paralelo de la conexión en serie, donde en cambio la corriente es la misma en cada punto pero las tensiones se suman. La comprensión de esta diferencia es crucial para cualquiera que trabaje con fuentes de alimentación en paralelo, porque determina el comportamiento del circuito en términos de distribución de la corriente y de estabilidad del sistema. Las características fundamentales de una conexión en paralelo se pueden resumir en cuatro propiedades cardinales, cada una de las cuales tiene implicaciones directas cuando se trabaja con fuentes de alimentación en paralelo para las tiras LED: Dos elementos eléctricos están en paralelo cuando comparten ambos nodos de conexión. En términos más simples, cuando conectas el polo positivo del elemento A al polo positivo del elemento B, y simultáneamente el polo negativo de A al polo negativo de B, los dos elementos están en paralelo. La conexión paralela crea una topología circuitual en la que la corriente tiene la posibilidad de elegir entre múltiples caminos para ir de un nodo a otro. Es importante distinguir la conexión en paralelo propiamente dicha de configuraciones que pueden parecer similares pero no lo son. Por ejemplo, dos tiras LED alimentadas por el mismo enchufe pero con fuentes de alimentación separadas no están en paralelo desde el punto de vista del circuito DC: cada tira tiene su propio circuito independiente desde el lado de la salida de la fuente de alimentación. Están en paralelo solo desde el lado de la red AC, donde comparten la misma línea de alimentación doméstica. Esta distinción es fundamental cuando se habla de fuentes de alimentación en paralelo: la cuestión crítica se refiere a la conexión de las salidas DC, no de las entradas AC. Para reconocer si un circuito está en serie o en paralelo, basta seguir el recorrido de la corriente: si la corriente está obligada a pasar por todos los componentes uno después del otro (un solo camino), la conexión es en serie. Si la corriente tiene más caminos disponibles (se divide en los nodos), la conexión es en paralelo. En los circuitos reales, especialmente en las instalaciones de iluminación LED, se encuentran a menudo configuraciones mixtas serie-paralelo: los LED individuales en una tira están conectados en grupos serie-paralelo, mientras que las tiras mismas se conectan en paralelo a la fuente de alimentación. En el sector de la iluminación LED profesional, la conexión en paralelo es la configuración estándar por una razón práctica muy simple: las tiras LED funcionan a tensiones fijas, típicamente 12V o 24V, y deben recibir exactamente esa tensión para funcionar correctamente. Conectar las tiras en paralelo significa que cada tira recibe la tensión nominal de la fuente de alimentación, independientemente de cuántas tiras estén conectadas. La corriente total absorbida será la suma de las corrientes de las tiras individuales, y la fuente de alimentación deberá estar dimensionada en consecuencia. Las tiras de 24V se prefieren generalmente para las instalaciones más largas porque, a igualdad de potencia, absorben la mitad de la corriente que las tiras de 12V, reduciendo las caídas de tensión en los cables y permitiendo tramos más largos antes de tener que introducir un nuevo punto de alimentación. Sin embargo, incluso con tiras de 24V, superar los 5-10 metros de tramo continuo requiere precauciones específicas, y es aquí donde entra en juego la necesidad de conectar más fuentes de alimentación en paralelo, o mejor, de encontrar la solución correcta para distribuir la potencia. Comprender plenamente la diferencia entre conexión en serie y conexión en paralelo no es un ejercicio académico: es una competencia práctica indispensable para cualquiera que trabaje con instalaciones eléctricas y, en particular, con fuentes de alimentación en paralelo para las tiras LED. Esta sección pone en comparación las dos tipologías de conexión de manera sistemática, destacando las características que las hacen adecuadas (o inadecuadas) para aplicaciones específicas en el mundo de la iluminación LED. En una conexión en serie, los componentes están conectados uno después del otro, formando un único camino para la corriente. El terminal de salida del primer componente se conecta al terminal de entrada del segundo, y así sucesivamente. Las propiedades fundamentales de la conexión serie son especulares a las del paralelo: Resumimos para comparación las propiedades de la conexión en paralelo ya analizadas en la sección anterior: la tensión es la misma en todas las ramas, la corriente total es la suma de las corrientes en las ramas individuales; la resistencia equivalente es inferior a la resistencia más pequeña presente; las ramas funcionan de manera independiente. Estas propiedades hacen de la conexión en paralelo la elección natural para la iluminación LED, donde cada tira debe recibir la misma tensión nominal y donde la independencia de las ramas garantiza fiabilidad. Para hacer aún más clara la diferencia entre serie y paralelo, aquí tienes una tabla comparativa que sintetiza las propiedades fundamentales de los dos tipos de conexión. Esta tabla es una referencia rápida para electricistas, técnicos y diseñadores que trabajan con fuentes de alimentación en paralelo y deben tomar decisiones de diseño informadas. Una de las preguntas más buscadas en el sector es: ¿por qué los electrodomésticos están conectados en paralelo y no en serie? La respuesta ilustra perfectamente las ventajas de la conexión en paralelo y se aplica directamente al mundo de las tiras LED. En una instalación doméstica, cada enchufe proporciona la misma tensión de red (230V AC en España). Conectando los electrodomésticos en paralelo, cada uno recibe la tensión correcta para funcionar, independientemente de cuántos otros aparatos estén encendidos. Si un electrodoméstico se avería, los demás continúan funcionando. La corriente total absorbida por la red es la suma de las corrientes de los aparatos individuales, y el interruptor diferencial está dimensionado para gestionar esta corriente total. Si los electrodomésticos estuvieran en serie, la tensión de red se dividiría entre todos los aparatos: con dos aparatos, cada uno recibiría aproximadamente 115V; con tres, aproximadamente 77V. Ninguno funcionaría correctamente. Además, apagar o averiar cualquier aparato interrumpiría el circuito para todos los demás. Es exactamente el mismo principio por el que las tiras LED se conectan en paralelo a la fuente de alimentación: cada tira debe recibir 12V o 24V completos, y la avería de una tira no debe comprometer a las demás. En la práctica de la iluminación LED profesional, las configuraciones puramente en serie o puramente en paralelo son raras. La realidad es una combinación inteligente de las dos: conexiones en serie y paralelo coexisten dentro de la misma instalación, e incluso dentro de la misma tira LED. Dentro de una sola tira LED, los chips LED están típicamente organizados en grupos conectados en serie (3 LED en serie con una resistencia limitadora), y estos grupos se conectan luego en paralelo entre sí a lo largo de la tira. Esta configuración serie-paralelo permite utilizar una tensión relativamente baja (12V o 24V) teniendo muchos LED en la misma tira. Los grupos serie establecen la tensión de trabajo de cada segmento, mientras que la conexión en paralelo de los grupos permite cortar la tira en los puntos indicados sin comprometer el funcionamiento de los grupos restantes. A nivel de instalación, las tiras individuales se conectan en paralelo a la fuente de alimentación (o a varias fuentes de alimentación separadas). Si la instalación prevé la atenuación, un controlador gestiona la señal PWM, y los power repeater permiten expandir el sistema conectando más secciones, siempre manteniendo las fuentes de alimentación en paralelo en las señales pero aisladas en las salidas. Este concepto de "paralelo en la señal, aislamiento en las salidas" es la clave del diseño profesional de instalaciones LED de grandes dimensiones. Para trabajar con fuentes de alimentación en paralelo de manera consciente y segura, es esencial dominar las leyes físicas que gobiernan el comportamiento de los circuitos eléctricos. En esta sección profundizamos en la ley de Ohm y las leyes de Kirchhoff en su aplicación específica a la conexión en paralelo, con un enfoque particular en las implicaciones para las instalaciones LED profesionales. Estos principios no son abstractos: son las herramientas que permiten calcular corrientes, tensiones y resistencias en una instalación real, y entender por qué conectar 2 fuentes de alimentación en paralelo requiere precauciones específicas. La ley de Ohm (V = R × I) es la relación fundamental entre tensión (V), corriente (I) y resistencia (R) en un circuito eléctrico. En el contexto de una conexión en paralelo, la ley de Ohm se aplica a cada rama individualmente: dado que la tensión es la misma en todas las ramas, la corriente en cada rama depende exclusivamente de la resistencia (o impedancia) de esa rama. Si una fuente de alimentación de 24V está conectada a dos tiras LED en paralelo, una con resistencia equivalente de 12Ω y la otra con resistencia equivalente de 24Ω, la corriente en la primera rama será I1 = 24V / 12Ω = 2A, y la corriente en la segunda rama será I2 = 24V / 24Ω = 1A. La corriente total suministrada por la fuente de alimentación será I_tot = 2A + 1A = 3A. Este cálculo es fundamental para dimensionar la fuente de alimentación: deberá suministrar al menos 3A, más un margen de seguridad del 30%, por lo que se necesitan al menos 3,9A, es decir, aproximadamente 94W a 24V. Cuando se habla de fuentes de alimentación en paralelo, la ley de Ohm se aplica también a las salidas de las fuentes de alimentación mismas. Si dos fuentes de alimentación con tensiones de salida ligeramente diferentes (ej. 24,1V y 23,9V) se conectan en paralelo directo, la diferencia de tensión de 0,2V genera una corriente de circulación entre las dos fuentes de alimentación, cuyo valor depende de la resistencia interna de las mismas. Con resistencias internas muy bajas (típicas de las fuentes de alimentación conmutadas), esta corriente de circulación puede ser significativa y potencialmente dañina —un concepto que profundizaremos en la sección dedicada. La primera ley de Kirchhoff, también conocida como ley de los nodos o ley de las corrientes, afirma que la suma de las corrientes que entran en un nodo es igual a la suma de las corrientes que salen del mismo nodo. En un circuito en paralelo, esta ley se traduce en el hecho de que la corriente suministrada por la fuente (la fuente de alimentación) se divide entre las diversas ramas, y la suma de las corrientes de las ramas es igual a la corriente total. Esta ley es la base del principio por el que la corriente en paralelo se suma. Si tenemos tres ramas en paralelo con corrientes I1 = 2A, I2 = 1,5A e I3 = 3A, la corriente total en el nodo es I_tot = 2 + 1,5 + 3 = 6,5A. Para las instalaciones LED, esto significa que la fuente de alimentación debe poder suministrar al menos 6,5A. Si una sola fuente de alimentación no tiene esta capacidad, la solución no es conectar dos fuentes de alimentación en paralelo en la misma carga, sino más bien separar las ramas en grupos alimentados cada uno por su propia fuente de alimentación dedicada. La ley de los nodos es también la clave para verificar la correcta distribución de la corriente en una conexión en paralelo: midiendo la corriente en cada rama y en la línea principal con un amperímetro (o una pinza amperimétrica), se puede controlar que la suma de las corrientes de las ramas sea igual a la corriente total. Una discrepancia significativa indica un problema en el circuito —un contacto defectuoso, una tira LED defectuosa, o un error de conexión. La segunda ley de Kirchhoff, o ley de las mallas, afirma que la suma algebraica de las tensiones a lo largo de cualquier camino cerrado (malla) en un circuito es cero. En el contexto de la conexión en paralelo, esta ley confirma que la tensión en los extremos de cada rama paralela es igual a la tensión de la fuente (menos eventuales caídas de tensión en los cables de conexión). Para las fuentes de alimentación en paralelo, la segunda ley de Kirchhoff es crucial para comprender el fenómeno de las corrientes de circulación. Si dos fuentes de alimentación con tensiones de salida diferentes se conectan en paralelo, la diferencia de tensión crea una fuerza electromotriz que empuja una corriente a circular de una fuente de alimentación a la otra a través de sus terminales de salida. Esta corriente "parásita" no contribuye a alimentar la carga, pero genera calor y puede dañar las fuentes de alimentación. La ley de las mallas permite calcular esta corriente conociendo las tensiones de salida y las resistencias internas de las fuentes de alimentación. Veamos un ejemplo práctico de cómo aplicar las leyes de Ohm y Kirchhoff para dimensionar una instalación de tiras LED conectadas en paralelo. Supongamos que queremos instalar cuatro tiras LED Ledpoint de 24V, cada una de 5 metros de largo, con un consumo de 14,4W/m. La carga de cada tira es: P = 5m × 14,4W/m = 72W. La corriente de cada tira es: I = P / V = 72W / 24V = 3A. Por la primera ley de Kirchhoff, la corriente total requerida en el nodo donde las cuatro tiras están conectadas en paralelo es: I_tot = 3A × 4 = 12A. La potencia total es: P_tot = 24V × 12A = 288W. Con un margen de seguridad del 30%: P_fuente ≥ 288W × 1,3 = 374,4W. Se necesitan por tanto al menos 375W de alimentación. A este punto, las opciones son: una única fuente de alimentación de 400W (si está disponible y es práctica), o bien dividir la carga en dos grupos de dos tiras cada uno, con dos fuentes de alimentación de al menos 190W. Esta segunda solución —que no es una verdadera conexión de fuentes de alimentación en paralelo sino una distribución de la carga— es generalmente preferible por fiabilidad y gestión térmica. Esta sección está dedicada a la práctica del cálculo: fórmulas, procedimientos y herramientas necesarios para diseñar y verificar un circuito en paralelo correctamente dimensionado. Si estás planificando una instalación con fuentes de alimentación en paralelo para las tiras LED, estos cálculos son tu punto de partida. Los hemos estructurado de manera progresiva, desde las fórmulas básicas hasta los ejemplos avanzados, para ser útiles tanto al técnico principiante como al ingeniero que busca una referencia rápida. El cálculo de la resistencia equivalente en paralelo es una de las operaciones fundamentales de la electrotecnia. La fórmula general para n resistencias en paralelo es: 1/Rtot = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn Para el caso común de dos resistencias en paralelo, la fórmula se simplifica en: Rtot = (R1 × R2) / (R1 + R2) Y para n resistencias iguales de valor R: Rtot = R / n Estos cálculos son esenciales para el dimensionamiento de las fuentes de alimentación en paralelo porque permiten determinar la carga total vista por la fuente de alimentación. Cada tira LED puede ser aproximada como una resistencia equivalente (la relación entre la tensión nominal y la corriente absorbida), y conectando más tiras en paralelo, la resistencia equivalente total disminuye, lo que significa que la corriente total aumenta. La fuente de alimentación debe estar dimensionada para gestionar esta corriente total aumentada. Consideremos una tira LED de 24V que absorbe 20W/m. Para un metro de tira, la resistencia equivalente es: R = V² / P = (24V)² / 20W = 28,8Ω. Para una tira de 5 metros, la resistencia equivalente de la rama individual es: R_tira = 28,8Ω / 5 = 5,76Ω (aproximación lineal, válida para tiras con alimentación desde un extremo en tramos cortos). Si conectas tres tiras de 5 metros en paralelo, la resistencia equivalente total es: Rtot = 5,76Ω / 3 = 1,92Ω. La corriente total a 24V es: I_tot = 24V / 1,92Ω = 12,5A. La potencia total es: P_tot = 24V × 12,5A = 300W. Este valor confirma el cálculo directo: 3 tiras × 5m × 20W/m = 300W. Ambos métodos convergen, y esta es una excelente manera de verificar los cálculos. Para calcular la corriente en un circuito en paralelo, se aplican en secuencia la ley de Ohm a cada rama y la ley de los nodos para obtener la corriente total: Este procedimiento es aplicable a cualquier instalación con fuentes de alimentación en paralelo o con una sola fuente de alimentación que alimenta más cargas en paralelo. La clave es ser preciso en la determinación del consumo efectivo de cada rama, teniendo en cuenta las especificaciones técnicas de las tiras LED utilizadas. En una conexión en paralelo ideal, la tensión es idéntica en todas las ramas. En la práctica, la tensión efectiva en los extremos de cada rama puede variar ligeramente debido a las caídas de tensión en los cables de conexión. Estas caídas dependen de la longitud de los cables, de la sección del conductor y de la corriente que circula por ellos, según la fórmula: ΔV = R_cable × I = (ρ × L) / S × I donde ρ es la resistividad del cobre (0,0175 Ω·mm²/m), L es la longitud del cable (ida + vuelta), S es la sección en mm² e I es la corriente en amperios. Para las instalaciones con fuentes de alimentación en paralelo y tiras LED, la caída de tensión es un parámetro crítico. Una diferencia de tensión incluso de solo 0,5V entre el inicio y el final de una tira LED puede causar variaciones de luminosidad visibles. Para tramos largos, la regla es mantener la caída de tensión por debajo del 3% de la tensión nominal (es decir, menos de 0,72V para un sistema de 24V). En Ledpoint.it recomendamos siempre verificar las secciones de los cables y las longitudes máximas permitidas para cada tipología de tira. La siguiente tabla proporciona una referencia rápida para el dimensionamiento de fuentes de alimentación en función del número de tiras LED conectadas en paralelo, asumiendo tiras de 24V con diferentes consumos por metro y tramos de 5 metros cada uno. Nota: los valores de fuente de alimentación incluyen el margen de seguridad del 30%. Para configuraciones con más de 2 tiras en paralelo en la misma fuente de alimentación, considerar la subdivisión en grupos con fuentes de alimentación separadas y el uso de power repeater. Llegamos al corazón de la cuestión: ¿qué sucede si pongo dos fuentes de alimentación en paralelo? Esta es la pregunta que genera más confusión y más daños en el mundo de la instalación LED. La respuesta breve es: depende del tipo de fuente de alimentación y de su arquitectura interna. Pero la respuesta larga, la que realmente sirve para trabajar con seguridad, requiere comprender los mecanismos internos de las fuentes de alimentación y por qué el paralelo directo de las salidas es casi siempre una mala idea. Cuando se conectan dos fuentes de alimentación en paralelo, es decir, se conectan juntos los terminales positivos y juntos los terminales negativos de las salidas, se está esencialmente conectando dos generadores de tensión en paralelo. En teoría, si las dos fuentes de alimentación tuvieran exactamente la misma tensión de salida y la misma resistencia interna, la corriente se dividiría equitativamente entre las dos y el sistema funcionaría perfectamente. En la práctica, esto nunca ocurre. Cada fuente de alimentación tiene una tolerancia en la tensión de salida. Una fuente de alimentación nominalmente de 24V podría suministrar 24,1V, otra 23,8V. Esta diferencia de 0,3V, aparentemente despreciable, genera una corriente de circulación entre las dos fuentes de alimentación que no está destinada a la carga sino que circula de una fuente de alimentación a la otra. Con resistencias internas muy bajas (típicas de las fuentes de alimentación conmutadas), esta corriente de circulación puede ser elevada y causar problemas serios. La fuente de alimentación con tensión ligeramente más alta tiende a suministrar toda la corriente, mientras que la que tiene tensión más baja no contribuye o incluso absorbe corriente de la primera. Este desequilibrio provoca sobrecarga en la fuente de alimentación dominante, sobrecalentamiento, reducción de la vida útil y, en los peores casos, avería repentina. El circuito de protección de la fuente de alimentación sobrecargada puede intervenir, apagándola y en ese momento toda la carga recae sobre la otra fuente de alimentación, que podría a su vez sobrecargarse. Se desencadena un efecto dominó que puede llevar a la avería completa del sistema. Algunas fuentes de alimentación industriales están diseñadas específicamente para la conexión en paralelo e integran una función llamada "current sharing" (compartición de corriente). Esta función utiliza un circuito de equilibrado activo que regula dinámicamente la tensión de salida de cada fuente de alimentación para garantizar una distribución uniforme de la corriente, típicamente con un desequilibrio máximo del 5-10%. Las fuentes de alimentación con current sharing tienen un bus de comunicación dedicado (a menudo un simple cable entre los conectores CS de las diversas fuentes de alimentación) que les permite "negociar" la repartición de la carga. Si una fuente de alimentación suministra más corriente que la otra, el bus CS señala a la primera que baje ligeramente la tensión y a la segunda que la suba, hasta que las corrientes se equilibren. Atención: la gran mayoría de las fuentes de alimentación LED estándar, incluidos muchos modelos Mean Well de las series LRS, RSP y LPV, no dispone de la función de current sharing y por tanto no es adecuada para la conexión en paralelo directo de las salidas. Solo algunas series específicas (como la Mean Well RSP-2000 o la DRP-3200) ofrecen esta funcionalidad. Es fundamental verificar la hoja de datos de la fuente de alimentación antes de intentar cualquier conexión en paralelo. Una solución a menudo citada para conectar fuentes de alimentación en paralelo de manera segura es el uso de diodos de bloqueo (también llamados "diodos OR" o "diodos de desacoplamiento") en las salidas de cada fuente de alimentación. El diodo impide que la corriente fluya "hacia atrás" de una fuente de alimentación a la otra, eliminando el problema de las corrientes de circulación. La conexión con fuentes de alimentación en paralelo y diodos funciona así: el terminal positivo de cada fuente de alimentación está conectado al ánodo de un diodo, los cátodos de los diodos están conectados juntos y conectados a la carga. De esta manera, la corriente puede fluir solo de la fuente de alimentación hacia la carga, nunca de una fuente de alimentación a la otra. Si una fuente de alimentación tiene una tensión ligeramente más alta, inicialmente suministra más corriente, pero a medida que la carga aumenta, su tensión baja hasta igualar la de la otra fuente de alimentación, que comienza a contribuir. Sin embargo, esta solución presenta desventajas significativas: cada diodo introduce una caída de tensión de aproximadamente 0,5-0,7V (para diodos de silicio) o 0,2-0,3V (para diodos Schottky). En un sistema de 24V, una caída de 0,5V representa el 2% de la tensión, no despreciable para las tiras LED, donde incluso pequeñas variaciones de tensión influyen en la luminosidad. Además, los diodos disipan potencia en forma de calor (P = V_diodo × I), y para corrientes elevadas (10A y más) esta disipación requiere diodos de potencia con disipadores adecuados. Para las instalaciones LED profesionales, los diodos de bloqueo para fuentes de alimentación en paralelo son una solución aceptable solo para pequeños sistemas o como redundancia. La búsqueda "conectar dos fuentes de alimentación de 12V en paralelo" es una de las más frecuentes en el sector. El escenario típico es: tienes un proyecto LED que requiere más corriente de la que proporciona una sola fuente de alimentación de 12V, y quieres "duplicar" la potencia conectando una segunda fuente de alimentación idéntica en paralelo. Como hemos visto, la conexión directa de las salidas es arriesgada sin la función de current sharing. La solución correcta es: Opción A: dividir la carga. Asigna a cada fuente de alimentación de 12V una porción independiente de la carga. Si tienes 10 metros de tira LED, la primera fuente de alimentación alimenta los primeros 5 metros y la segunda los últimos 5 metros. Las dos fuentes de alimentación no están conectadas en paralelo; cada una tiene su propio circuito independiente. Si se necesita sincronización (atenuación), se usa un power repeater. Opción B: usar diodos Schottky. Si por razones de espacio o de cableado es necesario un único punto de alimentación, se pueden conectar las dos fuentes de alimentación de 12V en paralelo con diodos Schottky en cada salida. La tensión efectiva en la carga será aproximadamente 11,7V (12V – 0,3V de caída en el diodo), y las tiras LED deberán ser compatibles con esta tensión reducida. Esta solución es menos eficiente y menos recomendada que la opción A. Opción C: pasar a 24V. Si el proyecto lo permite, utilizar tiras LED de 24V con una única fuente de alimentación de potencia adecuada. Las tiras de 24V disponibles en Ledpoint.it ofrecen ventajas significativas en términos de longitud máxima del tramo y menor corriente a igualdad de potencia, haciendo a menudo superflua la necesidad de conectar fuentes de alimentación en paralelo. Las fuentes de alimentación conmutadas son el corazón pulsante de cualquier instalación de iluminación LED. Comprender cómo funcionan, por qué son la elección estándar para las tiras LED y cuáles son sus características relevantes para la conexión en paralelo es fundamental para diseñar instalaciones seguras y de alto rendimiento. En esta sección respondemos a las preguntas más frecuentes sobre las fuentes de alimentación conmutadas, desde el principio de funcionamiento hasta la cuestión del ripple, desde la seguridad hasta las especificaciones técnicas a evaluar en la elección. Una fuente de alimentación conmutada (o fuente de alimentación por conmutación) convierte la tensión alterna de red (230V AC, 50Hz en España) en una tensión continua estabilizada (típicamente 5V, 12V, 24V o 48V DC) a través de un proceso de conversión de alta frecuencia. A diferencia de las antiguas fuentes de alimentación lineales, que utilizaban un transformador de 50Hz de grandes dimensiones, las fuentes de alimentación conmutadas operan a frecuencias mucho más elevadas (típicamente de 50kHz a varios MHz), lo que permite utilizar transformadores mucho más pequeños y ligeros, con eficiencias superiores. El proceso de conversión en una fuente de alimentación conmutada sigue cuatro fases principales. En primer lugar, la tensión AC de red se rectifica y filtra para obtener una tensión DC bruta (aproximadamente 320V DC de la rectificación de 230V AC). Esta tensión se "corta" luego (conmutada, switching) a alta frecuencia por un transistor MOSFET o IGBT, creando una onda cuadrada de alta frecuencia. La onda cuadrada pasa a través de un pequeño transformador de alta frecuencia que la reduce a la tensión deseada. Finalmente, la salida se rectifica, filtra y regula mediante un circuito de retroalimentación que mantiene constante la tensión de salida independientemente de las variaciones de carga y de tensión de red. Sí, las fuentes de alimentación conmutadas son seguras, siempre que sean de calidad, certificadas y correctamente instaladas. Una buena fuente de alimentación conmutada para LED integra múltiples protecciones: Para garantizar la máxima seguridad, es fundamental elegir fuentes de alimentación conmutadas certificadas CE y preferiblemente con marcas de calidad reconocidas como UL, TÜV o CB. El ripple es la oscilación residual de la tensión de salida de una fuente de alimentación conmutada, superpuesta al valor DC nominal. Se trata de una componente alterna (AC) de amplitud relativamente pequeña respecto a la tensión DC, pero que puede tener efectos importantes en las tiras LED. El ripple se mide en milivoltios pico a pico (mVpp) y su frecuencia es típicamente el doble de la frecuencia de conmutación de la fuente de alimentación. Un ripple elevado puede causar parpadeo (flickering) en las tiras LED, especialmente si la frecuencia del ripple es suficientemente baja como para ser percibida por el ojo humano o por la cámara de un teléfono. Este parpadeo puede ser molesto, causar fatiga visual y, en entornos de trabajo, comprometer la calidad de la iluminación. Para las aplicaciones LED profesionales, el ripple debe ser inferior a 150mVpp a plena carga. Las fuentes de alimentación de calidad, como las Mean Well, mantienen el ripple muy por debajo de este límite gracias a filtros de salida cuidadosamente dimensionados. Cuando se conectan fuentes de alimentación en paralelo, el ripple de las dos salidas puede interferir, creando fenómenos de batimiento que amplifican la oscilación. Esta es una razón adicional por la que el paralelo directo de las salidas no se recomienda. En el mundo LED existen dos tipologías fundamentales de alimentación: las fuentes de alimentación de tensión (CV, Constant Voltage) y las fuentes de alimentación de corriente (CC, Constant Current). La distinción es crucial porque influye directamente en las modalidades de conexión, incluida la conexión en paralelo. Fuentes de alimentación de tensión (CV) proporcionan una tensión de salida constante (12V, 24V, 48V) y dejan que la corriente varíe en función de la carga. Se utilizan para las tiras LED, que integran resistencias limitadoras para regular la corriente en cada grupo de LED. Las tiras LED están diseñadas para funcionar a tensión constante y se conectan en paralelo a la salida de la fuente de alimentación CV. Fuentes de alimentación de corriente (CC) proporcionan una corriente de salida constante (350mA, 700mA, 1050mA) y dejan que la tensión varíe en función de la carga. Se utilizan para módulos LED y algunas tiras de tipo "corriente constante" que no tienen resistencias integradas. Los módulos LED alimentados en corriente constante se conectan en serie, no en paralelo, porque la misma corriente debe atravesar todos los módulos. Cuando se habla de fuentes de alimentación en paralelo en el contexto de las tiras LED, se hace referencia casi siempre a fuentes de alimentación CV (de tensión constante). El paralelo de fuentes de alimentación CC es una operación diferente y aún más crítica, porque conectar generadores de corriente en serie o en paralelo requiere competencias específicas y componentes adicionales. Una fuente de alimentación dual es una fuente de alimentación con dos salidas separadas, generalmente simétricas (ej. +12V y -12V respecto a una referencia común). En el ámbito de la iluminación LED, las fuentes de alimentación duales no son comunes; son más típicas de la electrónica de señal (preamplificadores de audio, circuitos analógicos). Sin embargo, el concepto de "fuente de alimentación con salidas múltiples" es relevante para quienes buscan evitar la conexión de fuentes de alimentación en paralelo: una fuente de alimentación con dos salidas independientes puede alimentar dos secciones separadas de tiras LED sin los riesgos del paralelo directo, ocupando un único chasis. Una confusión muy difundida en el sector LED se refiere a la diferencia entre transformador y fuente de alimentación. Muchos instaladores, especialmente aquellos con background en iluminación halógena, llaman "transformador" a lo que en realidad es una fuente de alimentación conmutada. Esta confusión no es solo terminológica: tiene implicaciones prácticas importantes, especialmente cuando se trata de conectar fuentes de alimentación en paralelo. Aclaremos de una vez por todas la distinción. Un transformador es un dispositivo puramente pasivo que convierte una tensión alterna (AC) en otra tensión alterna, superior o inferior, sin convertir el tipo de corriente. Un transformador 230V/12V, por ejemplo, toma los 230V AC de la red y los reduce a 12V AC. La salida es aún corriente alterna, con la misma frecuencia de la red (50Hz). Los transformadores se utilizaban ampliamente para las lámparas halógenas de 12V, donde la corriente alterna era perfectamente adecuada. Un transformador no es adecuado para las tiras LED, porque los LED funcionan en corriente continua (DC) y requieren una tensión estabilizada. Conectar una tira LED a un transformador produce resultados impredecibles: parpadeo a 50Hz (perceptible como flicker molesto), posibles daños a los LED por la tensión de pico de la onda sinusoidal (el valor de pico de 12V AC es aproximadamente 17V, muy por encima de la tensión máxima de las tiras de 12V DC), y ausencia de cualquier regulación o protección. Una fuente de alimentación para LED (típicamente una fuente de alimentación conmutada) convierte la tensión alterna de red (230V AC) en una tensión continua estabilizada (12V DC, 24V DC, etc.). El proceso incluye rectificación (conversión de AC a DC), filtrado (eliminación de las oscilaciones), regulación (mantenimiento de la tensión constante al variar la carga) y protección (sobrecarga, cortocircuito, sobretemperatura). La fuente de alimentación es la única elección correcta para las tiras LED. Es también el único dispositivo para el que tiene sentido discutir de conexión en paralelo: conectar transformadores en serie o en paralelo es una operación completamente diferente, con reglas diferentes, y que no tiene aplicación en el mundo LED. Si alguien te pide "conectar dos transformadores LED", en la mayoría de los casos entiende "conectar dos fuentes de alimentación LED en paralelo" y la respuesta, como hemos visto, es que el paralelo directo es casi siempre a evitar. En el contexto de la iluminación LED profesional, la conexión de múltiples fuentes de alimentación es una práctica común para gestionar cargas elevadas o tramos muy largos de tiras LED. Sin embargo, es fundamental distinguir entre la conexión en paralelo de las salidas de las fuentes de alimentación (a menudo desaconsejada) y la estratificación de la potencia mediante controladores y repetidores (la solución profesional correcta). Esta sección profundiza en el tema específico de las fuentes de alimentación LED en paralelo, analizando los límites técnicos y las alternativas. Según las especificaciones técnicas de los principales productores, como Mean Well, la gran mayoría de las fuentes de alimentación LED, incluidas las series LPC, LPV, HLG y muchas otras, no dispone de la función de "current sharing" y por tanto no es adecuada para la conexión en paralelo directo de las salidas para aumentar la potencia disponible. Conectar bruscamente los terminales de salida de dos fuentes de alimentación en paralelo diferentes (o incluso idénticas) podría causar desequilibrios de carga, corrientes de circulación y daño de los componentes internos de las fuentes de alimentación. El motivo técnico es simple: las fuentes de alimentación LED están optimizadas para suministrar una tensión constante a una carga que va de cero al máximo nominal. El circuito de regulación interno utiliza un feedback en tensión que mantiene la salida al valor establecido (ej. 24,0V) independientemente de la carga. Cuando se conectan dos fuentes de alimentación en paralelo, los dos circuitos de regulación entran en competencia: cada uno busca imponer su propia tensión de salida, y las inevitables diferencias (incluso fracciones de voltio) generan inestabilidad, oscilaciones y corrientes parásitas. Para satisfacer requisitos de potencia elevada, la solución correcta consiste en dividir la carga LED en subsecciones independientes, cada una alimentada por su propia fuente de alimentación dedicada. Esta arquitectura, que no es una verdadera conexión de fuentes de alimentación en paralelo sino una distribución inteligente de la potencia — ofrece ventajas en términos de seguridad, fiabilidad, gestión térmica y facilidad de mantenimiento. Existen situaciones específicas en las que la conexión de fuentes de alimentación en paralelo se admite y es segura. Estos casos requieren fuentes de alimentación diseñadas explícitamente para el funcionamiento en paralelo: Conectar fuentes de alimentación DC en paralelo sin ninguna protección (ni current sharing, ni diodos de desacoplamiento) es la situación más arriesgada. Los problemas principales son: Todos estos riesgos se eliminan adoptando la solución correcta: la distribución de la carga sobre fuentes de alimentación independientes con sincronización mediante power repeater, como veremos en la próxima sección. Aquí está la solución que resuelve elegantemente el problema de cómo conectar fuentes de alimentación en paralelo para instalaciones LED de grandes dimensiones: los power repeater Skydance. Esta tecnología representa el estándar profesional para expandir la potencia de una instalación LED sin los riesgos del paralelo directo de las salidas de las fuentes de alimentación. Veamos cómo funciona, por qué es superior a cualquier otra solución y cómo configurarla en tu proyecto. Un power repeater (repetidor de potencia) es un dispositivo que recibe la señal PWM (Pulse Width Modulation) del controlador principal y la replica en una nueva sección de tira LED, utilizando una fuente de alimentación separada. El principio es simple pero genial: en lugar de conectar dos fuentes de alimentación en paralelo en la misma salida, se separa el sistema en secciones independientes que comparten solo la señal de control. El funcionamiento en detalle: el controlador principal (ej. un atenuador monocanal, un controlador RGB o un controlador RGBW) está alimentado por la primera fuente de alimentación y gestiona la primera sección de tira LED. La salida del controlador, que es una señal PWM de baja potencia, se conecta en entrada al Power Repeater. El repeater analiza la señal PWM en entrada y la reproduce fielmente en salida, pilotando la segunda sección de tira LED con la potencia suministrada por la segunda fuente de alimentación. El resultado: las dos secciones de tira se comportan como una única tira —misma luminosidad, misma temperatura de color, misma atenuación— pero están alimentadas por fuentes de alimentación separadas e independientes. Esta arquitectura es la respuesta profesional a la pregunta "cómo conectar dos fuentes de alimentación en paralelo": no conectas las salidas de las fuentes de alimentación en paralelo, sino que conectas las señales de control en paralelo mediante los power repeater. Las fuentes de alimentación permanecen eléctricamente aisladas en sus salidas, eliminando todos los riesgos del paralelo directo. Los power repeater Skydance disponibles representan el estado del arte de la tecnología de expansión para instalaciones LED. Aquí están los modelos principales y sus características: El Skydance EV1 es un repetidor monocanal diseñado para tiras LED monocromáticas y tunable white. Características principales: salida hasta 8A (192W a 24V), compatibilidad con señales PWM de 100Hz a 50kHz, dimensiones ultracompactas, montaje en perfil DIN o a tornillo. El EV1 es la solución ideal para expandir una instalación con fuentes de alimentación en paralelo en la señal sin comprometer el aislamiento de las salidas. El Skydance EV1-X es la versión de alta corriente del EV1, con salida hasta 30A (720W a 24V). Este modelo incluye un aislamiento fotoeléctrico de 3kV entre entrada y salida, garantizando que eventuales averías en una fuente de alimentación no se propaguen a todo el sistema. El EV1-X está diseñado para las instalaciones más exigentes, donde la potencia en juego es elevada y la seguridad es prioritaria. Los repetidores EV2 (2 canales) y EV4 (4 canales) están diseñados para tiras LED RGB, RGBW y multicanal. Cada canal tiene su propia salida de potencia, permitiendo replicar fielmente todos los colores y matices del controlador principal. El EV4, con 4 canales de 5A cada uno (total 20A, 480W a 24V), es la elección estándar para instalaciones RGB escénicas de grandes dimensiones. Los repetidores Skydance (como las series EV1, EV2 o EV4) pueden ser conectados en paralelo a la señal de control para expandir la salida de manera prácticamente ilimitada. La señal PWM del controlador principal se distribuye a todos los repeater, cada uno de los cuales pilota su propia sección de tira con su propia fuente de alimentación. No hay límite teórico al número de repeater conectables —en la práctica, instalaciones con 10-20 repeater y otras tantas fuentes de alimentación son comunes en hoteles, centros comerciales e instalaciones arquitectónicas de gran escala. Uno de los ventajas más importantes de los Power Repeater Skydance respecto a la conexión directa de fuentes de alimentación en paralelo es el aislamiento galvánico. Muchos modelos, como el EV1-X, ofrecen un aislamiento fotoeléctrico de 3kV entre entrada (señal de control) y salida (potencia hacia las tiras LED). Este aislamiento garantiza que: eventuales averías en una fuente de alimentación (sobretensión, cortocircuito) no se propagan a las otras secciones de la instalación. Cada sección es una isla eléctrica independiente, y un problema en una sección no compromete a las demás. Las corrientes de tierra y las perturbaciones electromagnéticas no circulan entre las secciones, mejorando la calidad de la señal PWM y reduciendo el riesgo de parpadeo o artefactos luminosos. La instalación resulta más segura para los operadores durante el mantenimiento, porque se puede intervenir en una sección sin riesgos derivados de las otras secciones alimentadas. Aquí está el esquema de conexión típico para una instalación LED con fuentes de alimentación separadas y power repeater Skydance En esta configuración, las tres fuentes de alimentación trabajan en paralelo en la señal (todas reciben el mismo comando PWM mediante el controlador), pero permanecen eléctricamente aisladas en las salidas hacia los LED. Es la solución profesional al problema de cómo conectar fuentes de alimentación en paralelo: obtener el efecto deseado (más potencia, tramos más largos, sincronización) sin los riesgos del paralelo directo. Después de haber comprendido la teoría, los riesgos y las soluciones, es el momento de ver el procedimiento operativo completo. Esta sección proporciona una guía paso a paso para realizar una instalación LED con fuentes de alimentación múltiples y esquema de conexión en paralelo correcto. El primer paso para cualquier instalación con fuentes de alimentación en paralelo (o, mejor, con fuentes de alimentación distribuidas) es el cálculo de la carga total. Proceda como sigue: Identifique la tira LED que pretende utilizar y encuentre la potencia por metro (W/m) en las especificaciones técnicas de cada producto. Multiplique la potencia por metro por la longitud total de la instalación: P_total = W/m × longitud (m). Añada el margen de seguridad del 30%: P_alimentación = P_total × 1,3. Este es el valor mínimo de potencia que sus fuentes de alimentación, en conjunto, deben proporcionar. En lugar de buscar una única fuente de alimentación gigantesca o de intentar la conexión de fuentes de alimentación en paralelo en la misma carga, divida la instalación en secciones. Las reglas guía son: Para cada sección, seleccione la fuente de alimentación apropiada. Los criterios de elección son: tensión de salida correspondiente a la tira (12V o 24V), potencia nominal superior a la carga de la sección en un 30%, certificaciones de seguridad (CE, UL), grado de protección IP adecuado al entorno de instalación (IP20 para interiores secos, IP67 para exteriores o entornos húmedos). Para la primera sección, elija un controlador Skydance compatible con el tipo de tira (monocanal para tiras monocromáticas, multicanal para RGB/RGBW). Para las secciones siguientes, elija un power repeater Skydance de la serie apropiada. Siga el esquema de conexión en paralelo descrito en la sección 9.4. Puntos críticos del cableado: use cables de sección adecuada a la corriente (mínimo 1mm² para 6A, 1,5mm² para 10A, 2,5mm² para 16A en DC). Mantenga los cables DC lo más cortos posible para reducir las caídas de tensión. Conecte la señal PWM desde el controlador a todos los repeater con cable blindado si las distancias superan los 10 metros. Verifique que todas las conexiones sean sólidas y protegidas (bornes a tornillo, conectores rápidos, capuchones estañados). Antes de considerar la instalación completada, ejecute las siguientes pruebas para verificar que la conexión en paralelo de las señales y la alimentación distribuida funcionen correctamente: La teoría es fundamental, pero la práctica es lo que cuenta en el campo. En esta sección presentamos dos ejemplos concretos de instalaciones reales, demostrando cómo gestionar la potencia sin recurrir a la conexión directa de fuentes de alimentación en paralelo. Estos ejemplos son representativos de las situaciones más comunes que electricistas y diseñadores se encuentran afrontando. Supongamos que queremos instalar 15 metros de la tira Ledpoint Performance F52-40s-120822 (24W/m a 24V) en un pasillo comercial. Esta es una tira de alta densidad, ideal para iluminación de acento con alta reproducción cromática. Carga total: 15m × 24W/m = 360W. Con un margen de seguridad del 30%, se necesitan al menos 468W de alimentación. Una única fuente de alimentación de 500W podría bastar, pero alimentar 15 metros continuos de tira de alta potencia desde un solo punto causaría una caída de tensión inaceptable (los LED al final de la tira serían visiblemente menos luminosos). La solución profesional es la subdivisión en secciones. Configuración sugerida: divida la tira en tres tramos de 5 metros cada uno, alimentados por tres fuentes de alimentación separadas. En esta configuración, cada fuente de alimentación gestiona solo 120W de carga real (5m × 24W/m), muy por debajo de la capacidad nominal de 150W. El margen es amplio, la caída de tensión es mínima en cada tramo de 5 metros, y el sistema es fácilmente mantenible (se puede desconectar una sección sin influir en las otras). Las tres fuentes de alimentación trabajan en paralelo en las señales (todas sincronizadas por el controlador) pero están completamente aisladas en las salidas DC. Para una instalación escénica de 10 metros utilizando la tira Ledpoint COB F52-300-1600OR2 (40W/m), la carga es decididamente elevada: 10m × 40W/m = 400W. Esta configuración demuestra cómo es posible gestionar cargas importantes (400W y más) sin nunca conectar las salidas de las fuentes de alimentación en paralelo directo, manteniendo seguridad, fiabilidad y sincronización perfecta. Habiendo explorado la teoría, la práctica y las soluciones profesionales para las fuentes de alimentación en paralelo, es el momento de hacer un balance objetivo de las ventajas y de las desventajas de la conexión en paralelo aplicada a la iluminación LED. Este análisis es útil para los diseñadores que deben justificar las elecciones de diseño y para los técnicos que deben evaluar las alternativas. Tensión uniforme en cada carga: la ventaja principal de la conexión en paralelo para las tiras LED es que cada sección recibe la tensión nominal correcta. No hay divisiones de tensión como en la conexión en serie, y cada tira funciona en condiciones óptimas. Esto se traduce en luminosidad uniforme y duración máxima de los LED. Independencia de las ramas y fiabilidad: en un circuito en paralelo, la avería de una rama no compromete a las demás. Si una sección de tira LED se avería o debe ser desconectada para mantenimiento, las otras secciones continúan funcionando. Esta ventaja es fundamental en las instalaciones comerciales e industriales, donde la iluminación continua es un requisito operativo. Facilidad de expansión: añadir nuevas secciones de tira LED a una instalación con conexión en paralelo es simple: basta añadir una nueva fuente de alimentación y un nuevo power repeater. No es necesario rediseñar todo el sistema, lo que reduce los costes y los tiempos de intervención. Las aplicaciones de la conexión en paralelo en la iluminación LED aprovechan al máximo esta modularidad. Seguridad en baja tensión: la conexión en paralelo mantiene la tensión del sistema al nivel nominal (12V o 24V), muy por debajo del umbral de peligrosidad (50V DC según la norma CEI EN 50178). Esto hace que las instalaciones LED en paralelo sean intrínsecamente seguras desde el punto de vista del riesgo eléctrico para las personas. Mejor gestión térmica: distribuyendo la carga sobre más fuentes de alimentación mediante la conexión en paralelo, cada fuente de alimentación gestiona solo una fracción de la potencia total. Esto reduce el calor generado por cada fuente de alimentación individual, mejorando la eficiencia y la duración de todo el sistema. Corrientes totales elevadas: en una conexión en paralelo, la corriente total es la suma de las corrientes de las ramas individuales. Para instalaciones de grandes dimensiones, las corrientes pueden alcanzar decenas de amperios, requiriendo cables de sección adecuada y componentes dimensionados para estas corrientes. El coste del cobre para los cables de potencia puede incidir significativamente en el presupuesto del proyecto. Complejidad del cableado: respecto a un sistema con una única fuente de alimentación, una instalación con más fuentes de alimentación en paralelo (distribuidas) requiere más cables, más conexiones y más atención en el diseño del cableado. La complejidad aumenta con el número de secciones y con la necesidad de gestionar tanto los cables de potencia como los cables de señal para los power repeater. Riesgo de cortocircuito en una rama individual: si una rama del circuito en paralelo va a cortocircuito, la corriente en esa rama aumenta enormemente, pudiendo sobrecargar la fuente de alimentación o el cable de distribución. Por esto es importante prever fusibles o interruptores automáticos en cada rama, especialmente en las instalaciones de grandes dimensiones. Necesidad de equilibrado: para garantizar una luminosidad uniforme en todas las secciones, es necesario que la tensión en los extremos de cada sección de tira LED sea lo más posible igual. Las caídas de tensión en los cables, las tolerancias de las fuentes de alimentación y las diferencias de resistencia entre las tiras pueden crear desequilibrios visibles. Un diseño cuidadoso del cableado y el uso de fuentes de alimentación de calidad minimizan este problema. Una de las preguntas más frecuentes entre los profesionales que trabajan con la iluminación LED es: ¿fuentes de alimentación en serie o paralelo? La respuesta no es unívoca y depende de la situación específica, pero para las tiras LED la elección es casi siempre el paralelo, con las debidas precauciones. Veamos en detalle cuándo tiene sentido cada configuración. La conexión en paralelo (es decir, fuentes de alimentación separadas para secciones independientes, con sincronización de las señales) es la elección correcta en la gran mayoría de las instalaciones LED: instalaciones con tiras LED de tensión constante (12V o 24V), prácticamente todas las tiras LED comerciales. Instalaciones largas que requieren más de un punto de alimentación para evitar caídas de tensión excesivas. Instalaciones con necesidad de atenuación sincronizada en secciones múltiples. Proyectos donde la fiabilidad es prioritaria (comercial, hostelería, arquitectónico). Cualquier situación en la que la carga total supere la capacidad de una única fuente de alimentación razonablemente dimensionada. La conexión de fuentes de alimentación en serie es mucho menos común en el mundo LED, pero tiene sus aplicaciones específicas: conectar dos fuentes de alimentación en serie para sumar las tensiones: por ejemplo, 2 fuentes de alimentación de 12V en serie para obtener 24V. Esta configuración es teóricamente posible y segura, siempre que las dos fuentes de alimentación sean de la misma marca y modelo, tengan la misma corriente nominal y las salidas estén en serie (positivo del primero al negativo del segundo). Sin embargo, en la práctica es siempre preferible utilizar una única fuente de alimentación de 24V: más simple, más fiable, más económica. La conexión en serie es en cambio estándar para los módulos LED de corriente constante, donde los módulos están conectados en serie y pilotados por una fuente de alimentación de corriente (driver CC) que mantiene constante la corriente independientemente del número de módulos conectados. Esta es sin embargo una arquitectura diferente del tema de las fuentes de alimentación en paralelo para tiras LED. Dos preguntas estrechamente relacionadas con el tema de las fuentes de alimentación en paralelo son: "cómo aumentar la tensión continua" y "cómo puedo aumentar el amperaje de una fuente de alimentación". Estas preguntas reflejan necesidades reales de los profesionales y merecen respuestas claras y operativas. Para aumentar la tensión continua en un sistema LED, las opciones son: No es posible aumentar el amperaje de una única fuente de alimentación más allá de sus especificaciones nominales. La corriente de salida máxima está determinada por la arquitectura interna de la fuente de alimentación y superarla lleva a la sobrecarga y a la intervención de las protecciones (o, peor, a la avería). Para obtener más corriente (más amperaje) a una tensión dada, las opciones son: Aunque esta guía esté focalizada en las fuentes de alimentación en paralelo, es importante tratar también la conexión en serie para completitud y para responder a las numerosas preguntas correlacionadas. La conexión en serie tiene sus aplicaciones en el mundo LED, y comprenderla ayuda a elegir conscientemente entre serie y paralelo. En una conexión en serie, los componentes están conectados uno después del otro: el terminal positivo (salida) del primero se conecta al terminal negativo (entrada) del segundo, y así sucesivamente. La corriente circula a través de todos los componentes en secuencia. Para conectar dos fuentes de alimentación en serie, se conecta el terminal positivo de la primera fuente de alimentación al terminal negativo de la segunda; la tensión total será la suma de las tensiones de las dos fuentes de alimentación, y la corriente máxima será la de la fuente de alimentación con la corriente nominal más baja. Para unir dos fuentes de alimentación en serie con seguridad, es fundamental verificar que ambas fuentes de alimentación tengan salidas aisladas (floating outputs), es decir, que las salidas no estén referenciadas a tierra. La mayoría de las fuentes de alimentación conmutadas tiene salidas aisladas, pero es siempre oportuno verificar la hoja de datos. Fuentes de alimentación con salida referenciada a tierra (ej. fuentes de alimentación con carcasa conectada al negativo) no pueden ponerse en serie sin modificaciones, porque se crearía un cortocircuito. La conexión en serie en el mundo LED tiene dos aplicaciones principales: el pilotaje de LED/módulos de corriente constante (donde los módulos están en serie y la fuente de alimentación de corriente regula la tensión para mantener constante la corriente) y la combinación de fuentes de alimentación para obtener tensiones superiores (ej. 2 fuentes de alimentación de 12V en serie para 24V). Ambas aplicaciones son menos comunes respecto a la conexión en paralelo para las tiras LED, pero tienen su lugar en proyectos específicos. Para completar el marco teórico de las fuentes de alimentación en paralelo, es útil analizar el comportamiento de los generadores ideales y reales en configuraciones paralelo y serie. Esta sección es particularmente útil para ingenieros y diseñadores que quieren comprender los fundamentos teóricos de las problemáticas encontradas en la práctica. Un generador de tensión ideal mantiene una tensión constante en sus terminales independientemente de la corriente suministrada, con resistencia interna cero. Conectar generadores de tensión en paralelo ideales con tensiones diferentes es una contradicción física: la ley de Kirchhoff de las mallas sería violada, porque la diferencia de tensión entre los dos generadores no puede existir sin una resistencia sobre la que manifestarse. El resultado es una corriente de circulación teóricamente infinita, un cortocircuito. En la realidad, las fuentes de alimentación conmutadas son generadores de tensión casi ideales pero con una resistencia interna muy baja (típicamente 10-100mΩ). Cuando conectas dos fuentes de alimentación en paralelo con tensiones ligeramente diferentes, la corriente de circulación está limitada por la suma de las resistencias internas, pero puede seguir siendo significativa: una diferencia de 0,2V con resistencias internas totales de 50mΩ genera una corriente de circulación de 4A, corriente que no contribuye a la alimentación de la carga pero genera calor y estrés en los componentes. Simétricamente, conectar generadores de corriente en serie con corrientes diferentes es problemático: la ley de los nodos de Kirchhoff sería violada. En la práctica, los drivers LED de corriente constante son generadores de corriente casi ideales, y conectarlos en serie requiere que todos tengan la misma corriente nominal. La conexión en serie de drivers CC se usa para controlar cadenas muy largas de LED en serie, donde la tensión total supera la capacidad de un único driver. El paralelismo con las fuentes de alimentación en paralelo es evidente: así como conectar generadores de corriente con corrientes diferentes en serie es problemático, conectar generadores de tensión con tensiones diferentes en paralelo es igualmente problemático. La solución es siempre la misma: utilizar generadores específicamente diseñados para el funcionamiento combinado (current sharing para el paralelo, voltage sharing para la serie) o separar las cargas de modo que cada generador opere de manera independiente. La conexión en paralelo es omnipresente en el mundo de la iluminación, no solo LED, sino también en las instalaciones tradicionales. Esta sección explora las aplicaciones más comunes, desde las instalaciones domésticas hasta las grandes realizaciones comerciales. En la instalación eléctrica de casa, todas las lámparas están conectadas en paralelo a la red 230V AC. Cada bombilla recibe la misma tensión de red y absorbe su propia corriente. Si una bombilla se quema, las demás permanecen encendidas. Cuando se sustituye la iluminación tradicional con tiras LED, la lógica permanece igual: cada punto de luz LED tiene su propia fuente de alimentación (o comparte una fuente de alimentación con otros puntos de luz conectados en paralelo a la misma salida DC). Para la mayoría de las aplicaciones domésticas (cornisas, bajo muebles, iluminación de acento), una única fuente de alimentación para cada zona es suficiente, y la conexión en paralelo es simple y directa. En las instalaciones comerciales y arquitectónicas, las dimensiones y las potencias en juego hacen necesario el uso de fuentes de alimentación múltiples en paralelo (distribuidas). Un hotel con pasillos iluminados por tiras LED por decenas de metros, un restaurante con iluminación de ambiente en todo el perímetro, una tienda con escaparates y estanterías iluminadas: en todos estos casos, la solución es la distribución de la carga sobre fuentes de alimentación separadas con sincronización mediante power repeater. La modularidad del sistema permite diseñar instalaciones escalables: se parte con las secciones necesarias y se añaden nuevas secciones en el tiempo, sin tener que rediseñar la instalación desde cero. Esta es la verdadera ventaja práctica de la conexión en paralelo en la iluminación profesional. Para las instalaciones en exteriores (fachadas de edificios, jardines, piscinas, letreros), la elección de las fuentes de alimentación y de los componentes debe tener en cuenta el grado de protección IP. Las fuentes de alimentación con grado IP67 están selladas y resistentes al agua, ideales para instalaciones al aire libre. Incluso en estos contextos, la conexión en paralelo mediante power repeater es la elección estándar, con la precaución de utilizar conexiones estancas y cables con fundas resistentes a los agentes atmosféricos. Una variante del tema "fuentes de alimentación en paralelo" se refiere a la conexión en paralelo de UPS (grupos de continuidad) para aumentar la capacidad o la redundancia. El principio es similar al de las fuentes de alimentación: conectar UPS en paralelo requiere unidades específicamente diseñadas para el funcionamiento paralelo, con bus de comunicación para el equilibrado de la carga y la gestión de la conmutación. Esta aplicación es más típica de los data centers y de las infraestructuras críticas que del mundo LED, pero el principio subyacente (la necesidad de current sharing y sincronización) es el mismo. La seguridad es un aspecto no negociable cuando se trabaja con fuentes de alimentación en paralelo o con cualquier configuración de alimentación para tiras LED. Esta sección resume las normativas aplicables, las best practice de seguridad y las certificaciones a solicitar. Es particularmente importante para electricistas y técnicos que deben garantizar la conformidad de las instalaciones a las normativas vigentes. Las principales normativas a respetar para instalaciones LED con fuentes de alimentación en paralelo en España son: la CEI EN 61347, dispositivos de mando para lámparas (requisitos de seguridad para fuentes de alimentación LED), la CEI EN 62031 (módulos LED para iluminación general, requisitos de seguridad), la CEI EN 60598 (aparatos de iluminación — requisitos generales), la CEI 64-8 (instalaciones eléctricas de utilización a tensión nominal no superior a 1000V en corriente alterna y a 1500V en corriente continua) y la DIRECTIVA DE BAJA TENSIÓN 2014/35/UE. Para las instalaciones con fuentes de alimentación en paralelo (distribuidas), es fundamental respetar los requisitos de seguridad eléctrica relativos a la baja tensión SELV (Safety Extra Low Voltage): tensión máxima 50V DC o 25V AC. Las tiras LED de 12V y 24V entran en esta categoría, lo que simplifica notablemente los requisitos de instalación respecto a los sistemas a tensión de red. Cada fuente de alimentación en una instalación con conexión en paralelo debe estar dotada de las siguientes protecciones: protección contra sobrecarga (OLP), protección contra cortocircuito (SCP), protección contra sobretemperatura (OTP) y aislamiento galvánico entre entrada AC y salida DC. A nivel de instalación, es aconsejable prever: un interruptor diferencial (salvavidas) en el circuito AC que alimenta las fuentes de alimentación, fusibles o interruptores magnetotérmicos en el lado AC dimensionados para la corriente total, y un eventual fusible en el lado DC para cada sección de tira LED (especialmente para instalaciones de potencia elevada). Para garantizar la seguridad de las fuentes de alimentación en paralelo, es fundamental utilizar productos certificados. Las certificaciones principales a buscar son: CE (conformidad europea, obligatoria), UL/cUL (certificación americana/canadiense, índice de calidad superior), TÜV (ente de certificación alemán, garantía de fiabilidad), CB (esquema internacional de certificación) y ENEC (marca europea de calidad para componentes eléctricos). Los productos Mean Well, ampliamente disponibles, están certificados CE, UL, TÜV y CB, y representan un estándar de seguridad reconocido a nivel global en el sector de las fuentes de alimentación LED. Después de años de asistencia técnica, hemos recogido una casuística significativa de errores cometidos durante la conexión de fuentes de alimentación en paralelo. Esta sección enumera los más comunes, explica las consecuencias y proporciona la solución correcta para cada uno. Conocer estos errores con antelación puede ahorrarte tiempo, dinero y componentes quemados. El error más grave y más común es conectar las salidas de dos fuentes de alimentación en paralelo sin la función de current sharing. Como ampliamente explicado en esta guía, esta conexión causa corrientes de circulación, desequilibrios de carga y potenciales daños a las fuentes de alimentación. Solución: separar las cargas y usar power repeater. Conectar fuentes de alimentación en paralelo con tensiones nominales diferentes (ej. una de 12V y una de 24V) es un error catastrófico: la diferencia de tensión de 12V genera corrientes enormes que destruyen ambas fuentes de alimentación y pueden dañar la carga. Solución: utilizar siempre fuentes de alimentación de la misma tensión nominal, y verificar con un multímetro la tensión efectiva de salida antes de la conexión. En una conexión en paralelo, la corriente total puede ser muy elevada. Usar cables de sección insuficiente provoca caídas de tensión excesivas, sobrecalentamiento de los cables y riesgo de incendio. Solución: calcular la corriente máxima y elegir la sección del cable según las tablas normativas (CEI-UNEL 35024/1). Dimensionar la fuente de alimentación exactamente sobre la potencia de la carga (ej. fuente de alimentación de 100W para una carga de 100W) significa trabajar al 100% de la capacidad, con sobrecalentamiento, reducción de la vida y riesgo de intervención de las protecciones de sobrecarga. Solución: prever siempre un margen del 30% (fuente de alimentación de 130W para una carga de 100W). Para tramos largos de tiras LED, la caída de tensión en los cables puede ser significativa. Los LED al final de la tira reciben menos tensión y aparecen menos luminosos, con un efecto visible especialmente en las tiras blancas. Solución: reducir la longitud de los cables DC, aumentar la sección del hilo, o bien introducir nuevos puntos de alimentación (con fuentes de alimentación adicionales y power repeater). Invertir los cables positivo y negativo en una conexión en paralelo crea un cortocircuito directo entre la fuente de alimentación y la rama con polaridad invertida. Las fuentes de alimentación conmutadas con protección contra cortocircuito se apagan inmediatamente, pero las que no tienen protección pueden dañarse de manera irreversible. Solución: verificar siempre la polaridad con un multímetro antes de conectar los cables, y utilizar conectores polarizados donde sea posible. Las fuentes de alimentación conmutadas, especialmente las de alta potencia, generan calor significativo. Instalarlas en espacios cerrados sin ventilación causa sobrecalentamiento e intervención de la protección térmica (OTP). En instalaciones con más fuentes de alimentación en paralelo, el calor generado por cada fuente de alimentación se suma, empeorando el problema. Solución: garantizar una ventilación adecuada, respetando las distancias mínimas indicadas en la hoja de datos de la fuente de alimentación (típicamente 30-50mm en todos los lados) y previendo una convección natural o forzada. Condensamos en esta sección las reglas de oro para una instalación LED profesional con fuentes de alimentación múltiples. Estas reglas derivan de nuestra experiencia práctica y de las líneas guía de los productores, y son aplicables a cualquier proyecto con fuentes de alimentación en paralelo (distribuidas) para tiras LED. Elegir siempre fuentes de alimentación con una potencia nominal superior en un 30% respecto a la necesidad real. Este margen aumenta la fiabilidad de la fuente de alimentación, reduce el sobrecalentamiento, prolonga la vida útil (una fuente de alimentación que trabaja al 70% de su capacidad puede durar más de 10 años) y garantiza un funcionamiento estable incluso en condiciones de tensión de red no óptimas. Si se utilizan más fuentes de alimentación para la misma línea (pero en tramos diferentes), asegurarse de que la diferencia de tensión sea mínima (idealmente <0,2V) para evitar variaciones de luminosidad visibles entre las secciones. Para regular la tensión de salida, muchas fuentes de alimentación Mean Well disponen de un trimmer (Vadj) que permite variar la tensión de salida del ±10%. Regular todas las fuentes de alimentación a la misma tensión efectiva antes de la instalación. Para tramos largos, reducir la longitud de los cables DC o aumentar la sección del hilo para evitar que los LED al final de la tira resulten menos luminosos. La caída de tensión total en los cables debería ser inferior al 3% de la tensión nominal: menos de 0,36V para sistemas de 12V, menos de 0,72V para sistemas de 24V. Para tramos superiores a 5 metros de cable, considerar el uso de cables de al menos 2,5mm². Si se usan más controladores o drivers atenuables conectados al mismo botón de pared, es posible sincronizarlos con una pulsación larga (>10 segundos), llevando todos los dispositivos al 100% de luminosidad simultáneamente. Esta función, disponible en muchos controladores Skydance, garantiza que después de una sincronización inicial todos los canales respondan de manera uniforme a los comandos del botón, sin retrasos o diferencias visibles entre las secciones. Todos los cables DC deben estar protegidos mecánicamente con canaleta, funda corrugada o tubo rígido, especialmente en las instalaciones en pared o en techo. Los cables de potencia (desde el lado DC de la fuente de alimentación a las tiras LED) deben estar separados de los cables de señal (desde el controlador a los power repeater) para evitar interferencias electromagnéticas que podrían causar parpadeo. Para cada instalación con fuentes de alimentación en paralelo (distribuidas), es buena práctica redactar un esquema eléctrico que indique: la posición de cada fuente de alimentación, la potencia y la tensión de cada una, los repeater y los controladores con sus respectivas conexiones, la longitud y la sección de los cables, y la potencia de cada sección de tira LED. Esta documentación facilita el mantenimiento futuro y la resolución de eventuales problemas. Para verificar que un circuito en paralelo con fuentes de alimentación múltiples funcione correctamente, se necesitan herramientas adecuadas y procedimientos de prueba sistemáticos. Esta sección es una guía práctica para electricistas y técnicos que quieren asegurarse de la correcta instalación de sus instalaciones LED. Multímetro digital: herramienta indispensable para medir tensiones DC (verificación de la tensión de salida de las fuentes de alimentación y de la tensión en los extremos de las tiras LED), corrientes DC (verificación de la corriente absorbida por cada sección) y resistencias (verificación de la continuidad de los cables y de las conexiones). Un buen multímetro con precisión ±0,5% es suficiente para la mayoría de las verificaciones. Pinza amperimétrica DC: permite medir la corriente en un cable sin tener que desconectarlo, insertando el cable en la "mandíbula" de la pinza. Es particularmente útil para verificar la distribución de la corriente en un circuito en paralelo con más ramas, sin interrumpir el funcionamiento de la instalación. Termómetro de infrarrojos: permite medir la temperatura superficial de las fuentes de alimentación, de los power repeater y de las tiras LED sin contacto físico. Útil para identificar sobrecalentamientos anómalos que podrían indicar problemas de dimensionamiento o ventilación. Osciloscopio (opcional): para medir el ripple de la tensión de salida y verificar la calidad de la señal PWM en los power repeater. No es necesario para las instalaciones estándar, pero es útil para diagnosticar problemas de parpadeo o interferencias en instalaciones complejas. Antes del encendido: verificación de la polaridad de todas las conexiones con el multímetro. Verificación de la continuidad de los cables con prueba de resistencia. Control visual de todos los conectores y bornes. Encendido y prueba en vacío: encender una fuente de alimentación a la vez, verificando la tensión de salida antes de conectar la carga. Comparar las tensiones de salida de las fuentes de alimentación: deben diferir menos de 0,2V. Prueba bajo carga: conectar las tiras LED sección por sección, verificando corriente y tensión en cada paso. Verificar que la suma de las corrientes de las ramas corresponda a la corriente total (primera ley de Kirchhoff). Prueba de funcionamiento completo: atenuar del 100% al 0% y verificar uniformidad. Verificar la sincronización entre las secciones. Medir las temperaturas después de una hora de funcionamiento a plena carga. Para contextualizar el tema de las fuentes de alimentación en paralelo en el panorama más amplio del mercado de la iluminación LED, presentamos algunos datos y tendencias significativos que influyen en las elecciones de los profesionales del sector. Según los análisis de sector, el mercado global de los drivers y de las fuentes de alimentación LED está en constante crecimiento, con una tasa de crecimiento anual compuesto (CAGR) estimado alrededor del 15-18% en el periodo 2023-2030. Este crecimiento está impulsado por la expansión de la iluminación LED en todos los sectores (residencial, comercial, industrial, automotriz y arquitectónico) y por la creciente demanda de sistemas de control inteligentes (smart lighting) que requieren fuentes de alimentación y controladores cada vez más sofisticados. Las principales tendencias en el sector de las fuentes de alimentación LED, relevantes para quienes trabajan con fuentes de alimentación en paralelo, incluyen: el aumento de la eficiencia (objetivo >95% para las nuevas generaciones), la reducción de las dimensiones (miniaturización), la integración de protocolos de comunicación digital (DALI-2, Bluetooth, Zigbee, WiFi) para el control smart, la conformidad a las normativas cada vez más estrictas sobre eficiencia energética (ErP Lot 29) y compatibilidad electromagnética (EMC), y el desarrollo de fuentes de alimentación con funcionalidades de current sharing integradas para simplificar la conexión en paralelo en las instalaciones de gran escala. En esta sección de profundización técnica, exploramos aspectos avanzados de la conexión en paralelo que interesan en particular a ingenieros electrónicos, diseñadores de instalaciones y técnicos especializados. Estos argumentos completan el cuadro proporcionado en las secciones anteriores y responden a las preguntas más técnicas recibidas por los usuarios de Ledpoint.it respecto a las fuentes de alimentación en paralelo. Hemos decidido dedicar una sección entera a estos aspectos porque, en nuestra experiencia, son precisamente los detalles técnicos los que marcan la diferencia entre una instalación mediocre y una instalación excelente. La estabilidad de un sistema con fuentes de alimentación en paralelo depende de múltiples factores que interactúan entre sí de maneras complejas. Para comprender plenamente las dinámicas en juego, es necesario analizar el comportamiento de las fuentes de alimentación conmutadas desde el punto de vista de la teoría de los controles automáticos. Cada fuente de alimentación conmutada tiene un bucle de retroalimentación (feedback loop) que monitoriza la tensión de salida y la compara con una referencia interna, regulando en consecuencia el duty cycle del transistor de conmutación para mantener la tensión constante. El bucle de retroalimentación tiene su propia banda pasante, una ganancia y un margen de fase que determinan su estabilidad. Cuando dos fuentes de alimentación conmutadas se conectan en paralelo directo, sus bucles de retroalimentación comienzan a interactuar. Cada fuente de alimentación "ve" la tensión en sus terminales, que está influenciada no solo por su circuito interno sino también por la otra fuente de alimentación conectada en paralelo. Esta interacción crea un sistema de dos entradas y dos salidas con retroalimentaciones cruzadas, que puede ser inestable dependiendo de las características de los dos bucles de control. En términos de teoría de los controles, se pasa de un sistema SISO (Single Input, Single Output) a un sistema MIMO (Multiple Input, Multiple Output) con acoplamiento cruzado. El fenómeno de la oscilación competitiva se verifica cuando las dos fuentes de alimentación "compiten" por el control de la tensión de salida. Si la fuente de alimentación A aumenta ligeramente la tensión, el circuito de feedback de la fuente de alimentación B detecta la tensión más alta y reduce su propia erogación. Esto provoca una caída de corriente de la fuente de alimentación B, que hace bajar la tensión global. El feedback de la fuente de alimentación A detecta la caída y aumenta su erogación, subiendo la tensión... y el ciclo se repite. En condiciones desafortunadas, esta oscilación puede amplificarse, generando un ripple significativo en la tensión de salida y causando parpadeo visible en las tiras LED conectadas al circuito. La oscilación competitiva es más probable cuando las dos fuentes de alimentación tienen bandas pasantes del bucle de feedback similares pero no idénticas, creando una condición de resonancia parásita. El análisis de la estabilidad se efectúa mediante el criterio de Nyquist aplicado al sistema en lazo cerrado de las dos fuentes de alimentación en paralelo. En la práctica, sin embargo, este análisis es extremadamente complejo porque requiere el conocimiento de las funciones de transferencia de los bucles de feedback de cada fuente de alimentación, informaciones que típicamente no están disponibles en las hojas de datos comerciales. Por este motivo, la recomendación práctica permanece invariada y no negociable: evitar el paralelo directo y utilizar la distribución de la carga con power repeater. La impedancia de salida de una fuente de alimentación conmutada es un parámetro crítico para el comportamiento de la conexión en paralelo, y sin embargo es uno de los aspectos menos comprendidos por la mayoría de los instaladores. Una fuente de alimentación conmutada ideal con retroalimentación perfecta tiene una impedancia de salida igual a cero: la tensión de salida permanece constante independientemente de la corriente suministrada. En la realidad, la impedancia de salida es muy baja (típicamente 10-100 miliohmios a baja frecuencia) pero no nula, y aspecto importante varía significativamente con la frecuencia. A frecuencias elevadas (más allá de la banda pasante del bucle de feedback), la impedancia de salida aumenta porque el circuito de regulación ya no es capaz de compensar las variaciones de carga. Cuando dos fuentes de alimentación con impedancias de salida diferentes se conectan en paralelo, la distribución de la corriente no es uniforme: la fuente de alimentación con impedancia de salida más baja suministra más corriente, porque su tensión baja menos bajo carga. Este desequilibrio es tanto mayor cuanto más diferentes son los valores de impedancia de salida de las dos fuentes de alimentación. Dos fuentes de alimentación del mismo modelo tendrán impedancias de salida similares (pero no idénticas, a causa de las tolerancias de los componentes), limitando el desequilibrio a valores típicamente del 10-20%. Dos fuentes de alimentación de modelos o marcas diferentes pueden tener impedancias de salida significativamente diferentes, con desequilibrios de corriente que pueden alcanzar el 50% o más, haciendo la conexión en paralelo fuertemente desequilibrada y peligrosa. Para las instalaciones con fuentes de alimentación LED en paralelo, la impedancia de salida influye también en la respuesta del sistema a los transitorios de carga (encendido/apagado de secciones de tiras LED). Una fuente de alimentación con impedancia de salida más alta muestra variaciones de tensión más amplias durante los transitorios, lo que puede causar flashes luminosos momentáneos en las tiras LED conectadas. La temperatura ambiente y la temperatura operativa de las fuentes de alimentación tienen un impacto significativo en el funcionamiento de la conexión en paralelo que muchos diseñadores subestiman. La tensión de salida de una fuente de alimentación conmutada varía ligeramente con la temperatura interna, a causa del coeficiente térmico de los componentes del circuito de referencia y del feedback. Variaciones típicas son del orden de 0,02-0,05% por °C, lo que significa que un aumento de temperatura de 30°C (de 25°C a 55°C) puede causar una variación de tensión de 0,6-1,5% —aparentemente poco, pero suficiente para crear desequilibrios de corriente significativos entre fuentes de alimentación en paralelo. En un sistema con fuentes de alimentación en paralelo, si las dos fuentes de alimentación operan a temperaturas diferentes (por ejemplo, porque una está en un compartimento más ventilado que la otra, o porque una está más cerca de una fuente de calor), sus tensiones de salida pueden divergir en el tiempo a causa del efecto térmico. Esta divergencia, aunque pequeña, se suma a las tolerancias de fábrica y aumenta el desequilibrio de corriente entre las dos fuentes de alimentación. La fuente de alimentación más caliente, con tensión ligeramente diferente, podría encontrarse gestionando una cuota de carga desproporcionada, lo que la calienta aún más en un círculo vicioso que puede llevar a la intervención de la protección térmica o, en los peores casos, a la avería prematura. La solución es doble: garantizar condiciones térmicas uniformes para todas las fuentes de alimentación de la instalación (misma posición, misma ventilación, misma distancia de fuentes de calor), y prever un margen de seguridad generoso para compensar las variaciones térmicas. En las instalaciones profesionales, es aconsejable instalar todas las fuentes de alimentación en el mismo cuadro técnico, con ventilación forzada si es necesario, y verificar periódicamente las temperaturas con un termómetro de infrarrojos. La curva de derating de las fuentes de alimentación es otro aspecto fundamental ligado a la temperatura. La mayoría de las fuentes de alimentación Mean Well puede suministrar el 100% de la potencia nominal hasta aproximadamente 50°C de temperatura ambiente. Más allá de este umbral, la potencia máxima suministrable disminuye linealmente (derating), típicamente hasta el 0% a 70-80°C. En instalaciones con fuentes de alimentación en paralelo en entornos cálidos (buhardillas, falsos techos en verano, entornos industriales), es esencial consultar la curva de derating específica del producto y dimensionar las fuentes de alimentación en consecuencia, aplicando el derating al margen de seguridad. La compatibilidad electromagnética es un aspecto a menudo descuidado en las instalaciones con fuentes de alimentación en paralelo para tiras LED, pero que puede causar problemas significativos y difíciles de diagnosticar. Cada fuente de alimentación conmutada es una fuente de perturbaciones electromagnéticas (EMI) a causa de la conmutación de alta frecuencia de los transistores internos. Cuando más fuentes de alimentación están instaladas en el mismo compartimento técnico, las perturbaciones EMI de cada una pueden interactuar, amplificándose por efecto de resonancias parásitas en los cables y en las estructuras metálicas circundantes. Los problemas EMC más comunes en las instalaciones con fuentes de alimentación LED en paralelo incluyen: interferencias con equipos audio/vídeo en las proximidades (zumbidos, distorsiones en los altavoces o en los auriculares), mal funcionamiento de los controladores DMX o DALI para la gestión de la iluminación (comandos perdidos o erróneos), trigger accidental de los sensores de presencia o de los atenuadores táctiles (encendidos o variaciones de luminosidad no deseados), e interferencias con los receptores RF (mandos a distancia, WiFi, Bluetooth) utilizados para el control inalámbrico de la iluminación. La prevención de los problemas EMC se basa en diversas medidas complementarias: elección de fuentes de alimentación con filtros EMC conformes a la norma EN 55015, separación física de al menos 20-30 cm entre fuentes de alimentación y cables de señal, uso de cables blindados para las señales PWM entre controlador y power repeater (especialmente para distancias superiores a los 5 metros), correcta puesta a tierra de todos los componentes metálicos de la instalación (perfiles, cuadros, canaleta), e instalación de filtros EMI adicionales en las líneas AC de alimentación si es necesario. Para las instalaciones LED en exteriores o en edificios expuestos a los rayos, la protección contra las sobretensiones transitorias (surge protection) es un requisito fundamental que impacta directamente en la elección y en la conexión de las fuentes de alimentación en paralelo. Las sobretensiones de red causadas por rayos directos o indirectos, por maniobras en las líneas eléctricas o por conmutaciones de cargas inductivas pueden alcanzar picos de miles de voltios por fracciones de milisegundo, suficientes para destruir los circuitos de entrada de las fuentes de alimentación conmutadas. En un sistema con fuentes de alimentación en paralelo (distribuidas), cada fuente de alimentación debería estar protegida por un dispositivo de protección contra sobretensiones (SPD — Surge Protective Device) instalado en el lado AC. Algunas fuentes de alimentación Mean Well (como las series HLG y ELG, específicas para exteriores) integran una protección surge hasta 4kV en modo común y 2kV en modo diferencial, pero para entornos particularmente expuestos (ej. instalaciones en postes, torres, edificios aislados) es necesario un SPD externo de clase II o III instalado aguas arriba de la fuente de alimentación. La protección lado DC es menos crítica porque las fuentes de alimentación conmutadas aíslan galvánicamente las sobretensiones AC de la salida DC. Sin embargo, para instalaciones en entornos particularmente expuestos o donde las tiras LED son muy largas (actuando como antena para las descargas atmosféricas), es aconsejable prever también varistores (MOV) o TVS (Transient Voltage Suppressor) en las líneas DC, dimensionados para la tensión nominal del sistema (ej. varistores de 33V para sistemas de 24V). Esta protección adicional es particularmente importante cuando se usan fuentes de alimentación en paralelo para instalaciones escénicas en fachadas de edificios o en parques y jardines. Un aspecto técnico a menudo subestimado en la conexión de más fuentes de alimentación en paralelo es la gestión del soft-start (arranque gradual). Cuando una fuente de alimentación conmutada se enciende, los condensadores de filtro en la salida están descargados y representan una carga casi cortocircuitada por un breve instante. La corriente de carga inicial (inrush current) puede ser muy elevada —típicamente 20-60 amperios por algunos milisegundos, muy por encima de la corriente nominal de la fuente de alimentación. Si más fuentes de alimentación en paralelo se encienden simultáneamente, por ejemplo porque están todas conectadas al mismo interruptor general, las corrientes de inrush se suman y pueden alcanzar cientos de amperios por un instante. Esta corriente de pico puede hacer saltar el interruptor magnetotérmico aguas arriba, el diferencial (salvavidas), o incluso causar una caída momentánea de la tensión de red suficiente para hacer resetear otros aparatos conectados a la misma línea. El problema es particularmente agudo en las instalaciones comerciales de grandes dimensiones con 5-10 o más fuentes de alimentación. Las soluciones para gestionar la inrush current en instalaciones con fuentes de alimentación en paralelo son diversas. El encendido secuencial de las fuentes de alimentación, con un retraso de 1-2 segundos entre una fuente de alimentación y la siguiente, es la solución más simple y se realiza con temporizadores electromecánicos o electrónicos de bajo coste. El uso de limitadores de inrush current externos (NTC o circuitos activos) instalados en la línea AC de cada fuente de alimentación es una alternativa más elegante. Finalmente, la elección de fuentes de alimentación con circuito de soft-start integrado de alta calidad, como los modelos Mean Well más recientes, que limitan la corriente de pico a menos de 50A por 5ms, hace el encendido simultáneo de más unidades generalmente posible sin problemas, con tal de que el interruptor aguas arriba esté correctamente dimensionado para la corriente de inrush total. En las instalaciones comerciales e industriales de grandes dimensiones con fuentes de alimentación en paralelo distribuidas, la capacidad de monitorizar de remoto el estado de cada fuente de alimentación es una ventaja operativa que se traduce en ahorro económico y fiabilidad superior. El mantenimiento preventivo basado en datos reales es siempre más eficaz y económico que el mantenimiento correctivo (intervenir después de la avería). Algunas fuentes de alimentación industriales, como las series Mean Well con interfaz PMBus (Power Management Bus) o con salida de señalización "Power Good", ofrecen la posibilidad de comunicar con un sistema de supervisión, proporcionando datos en tiempo real sobre tensión de salida, corriente suministrada, temperatura interna y estado de las protecciones. En las instalaciones más avanzadas, estos datos son recogidos por un controlador central (PLC, gateway IoT) y transmitidos a un software de gestión del edificio (BMS) o a una plataforma cloud para la monitorización remota. Para las instalaciones con fuentes de alimentación en paralelo para tiras LED, la monitorización remota permite: identificar precozmente fuentes de alimentación que comienzan a degradarse (caída de la tensión de salida, aumento de la temperatura interna más allá de los valores normales, disminución de la eficiencia), planificar el mantenimiento preventivo antes de que una avería interrumpa la iluminación (particularmente crítico en hoteles, hospitales, tiendas), optimizar el consumo energético verificando que todas las fuentes de alimentación trabajen en la zona de máxima eficiencia, y generar informes sobre el funcionamiento de la instalación para documentar la conformidad a las normativas y para la rendición de cuentas energética. Esta funcionalidad es particularmente valiosa para cadenas de tiendas, hoteles y grandes estructuras donde la iluminación LED cubre cientos de metros lineales con decenas de fuentes de alimentación distribuidas. La caída de tensión en los cables DC es uno de los aspectos más críticos en las instalaciones con fuentes de alimentación en paralelo para tiras LED, y merece una profundización con datos numéricos precisos. Una caída de tensión excesiva causa una disminución visible de la luminosidad de las tiras LED en el extremo del cable, con un efecto "degradado" que es particularmente evidente en las tiras blancas (donde el ojo humano es más sensible a las variaciones de luminosidad que a las variaciones cromáticas). La resistencia de un cable de cobre se calcula como: R = ρ × L / S, donde ρ es la resistividad del cobre (0,0175 Ω·mm²/m a 20°C, que sube a 0,0198 Ω·mm²/m a 60°C —un detalle importante para cables en entornos cálidos), L es la longitud total del conductor en metros (ida + vuelta, por tanto el doble de la distancia física entre fuente de alimentación y tira), y S es la sección del cable en mm². Es fundamental recordar que la longitud L incluye tanto el recorrido de ida (desde el + de la fuente de alimentación al + de la tira) como el recorrido de vuelta (desde el - de la tira al - de la fuente de alimentación). Ejemplo práctico detallado: un cable de sección 1,5mm² de 10 metros de largo (distancia física de la fuente de alimentación a la tira = 10m, longitud total ida + vuelta = 20 metros) tiene una resistencia de R = 0,0175 × 20 / 1,5 = 0,233Ω. Si la corriente es de 5A (correspondiente a una tira LED de 120W a 24V), la caída de tensión es: ΔV = R × I = 0,233Ω × 5A = 1,17V. Esto representa el 4,9% de la tensión nominal de 24V —muy por encima del límite del 3% recomendado para las instalaciones LED profesionales. La tira LED al final del cable recibirá solo 22,83V, con una luminosidad reducida de aproximadamente el 15-20% respecto al inicio (la luminosidad de los LED no es lineal con la tensión). Para resolver el problema, las opciones son: aumentar la sección del cable a 2,5mm² (caída: 0,70V, 2,9% —aceptable) o a 4mm² (caída: 0,44V, 1,8% —óptima), reducir la distancia del cable acercando la fuente de alimentación a la tira (la elección ideal cuando sea posible), o bien introducir un segundo punto de alimentación (una segunda fuente de alimentación con power repeater) a mitad del tramo, dividiendo por dos tanto la longitud del cable como la corriente en cada rama. La siguiente tabla proporciona una referencia rápida para la caída de tensión en función de la sección del cable, de la distancia y de la corriente, para sistemas de 24V Nota: los porcentajes se refieren a un sistema de 24V. Para sistemas de 12V, la caída de tensión es idéntica en valor absoluto (depende solo de resistencia y corriente) pero se duplica en porcentaje respecto a la tensión nominal, haciendo aún más crítica la elección de la sección del cable y la proximidad de la fuente de alimentación a la carga. Las tiras LED de 24V disponibles son generalmente preferidas para las instalaciones profesionales precisamente por este motivo: a igualdad de potencia, la corriente se reduce a la mitad respecto a los 12V, y las caídas de tensión se reducen en un 75%. El correcto dimensionamiento de los fusibles es un aspecto de seguridad fundamental en las instalaciones con fuentes de alimentación en paralelo, a menudo descuidado en las instalaciones domésticas pero obligatorio en las profesionales. Cada rama del circuito en paralelo debería tener su propio fusible, dimensionado para la corriente máxima prevista en esa rama más un margen del 25%. El fusible protege el cable y la tira LED de sobrecorrientes causadas por cortocircuitos, averías de la tira o errores de conexión. Para una rama con una tira LED de 120W a 24V, la corriente nominal es 5A. El fusible debería ser de 6,3A (el valor estándar más cercano por encima de 5A × 1,25 = 6,25A). Es aconsejable utilizar fusibles lentos (slow-blow o tipo T) para evitar que la corriente de inrush de las tiras LED en el momento del encendido (típicamente 2-3 veces la corriente nominal por algunos milisegundos) haga saltar el fusible. Los fusibles rápidos (fast-blow o tipo F) pueden usarse solo si la corriente de inrush es conocida y es ciertamente inferior al valor de intervención del fusible. Para las instalaciones de grandes dimensiones con fuentes de alimentación en paralelo distribuidas, una alternativa a los fusibles tradicionales son los portafusibles con indicador de estado (LED o banderín mecánico) o, mejor aún, los interruptores automáticos miniaturizados (MCB) con curva C o D. Los MCB ofrecen la ventaja de ser rearmables sin sustitución del fusible, y la curva D tolera corrientes de inrush elevadas sin disparar. El coste es ligeramente superior a los fusibles tradicionales, pero la ventaja en términos de practicidad y rapidez de restablecimiento es significativa, especialmente en instalaciones comerciales donde el tiempo de parada debe ser minimizado. Para los diseñadores que deben integrar la conexión en paralelo de fuentes de alimentación en proyectos de instalaciones complejas, como centros comerciales, hoteles, museos, hospitales o edificios públicos, es fundamental considerar la interacción entre el sistema de iluminación LED y los otros subsistemas del edificio. Un enfoque integrado al diseño reduce los costes, mejora el rendimiento y simplifica el mantenimiento. La eficiencia energética de una instalación LED con fuentes de alimentación en paralelo distribuidas es un parámetro importante tanto para el ahorro económico en el ejercicio como para la conformidad a las normativas europeas sobre eficiencia energética de los edificios (Directiva EPBD — Energy Performance of Buildings Directive, reglamento ErP Lot 29 para las fuentes de alimentación LED). Cada vatio desperdiciado en la alimentación es un coste que se acumula en el tiempo, y una instalación profesional debe ser optimizada no solo para la calidad de la iluminación sino también para la eficiencia energética global. La eficiencia global del sistema depende de tres factores principales: la eficiencia de cada fuente de alimentación, las pérdidas en los cables y la eficiencia de los power repeater. Veámoslos en detalle. Eficiencia de las fuentes de alimentación: una fuente de alimentación conmutada Mean Well de buena calidad tiene una eficiencia típica del 89-93% a plena carga, lo que significa que por cada 100W de potencia DC suministrada a la tira LED, la fuente de alimentación absorbe aproximadamente 107-112W de la red AC. La eficiencia es máxima alrededor del 60-80% de la carga nominal y disminuye tanto a cargas muy bajas (por debajo del 30%, donde las pérdidas fijas dominan) como a plena carga (donde las pérdidas resistivas aumentan cuadráticamente con la corriente). Por este motivo, el margen de seguridad del 30% recomendado para las fuentes de alimentación no es solo una precaución de fiabilidad sino también una optimización de la eficiencia: una fuente de alimentación de 150W que alimenta una carga de 105W trabaja al 70% de su capacidad, en la zona de máxima eficiencia. Pérdidas en los cables DC: las pérdidas en los cables dependen de la corriente y de la resistencia del cable, y son calculables como P_cable = R_cable × I². En las instalaciones con fuentes de alimentación en paralelo bien diseñadas, donde las fuentes de alimentación están posicionadas cerca de la carga y los cables son de sección adecuada, las pérdidas en los cables son del orden del 1-3% de la potencia total. Para tramos largos con cables subdimensionados, las pérdidas pueden llegar al 10% o más, anulando buena parte del ahorro energético ofrecido por la tecnología LED. Por ejemplo, un cable de 1mm² de 15m de largo (30m totales) que transporta 8A tiene una pérdida de 0,0175 × 30 / 1,0 × 8² = 33,6W —un valor muy significativo que corresponde a una fuente de alimentación más a gestionar, sin ningún beneficio para la iluminación. Eficiencia de los power repeater: los power repeater Skydance tienen una eficiencia muy alta (>98%) porque su circuito interno es esencialmente un amplificador PWM con pérdidas mínimas (los transistores MOSFET de potencia en conmutación tienen pérdidas muy bajas respecto a un amplificador lineal). La adición de un power repeater a una sección de tira LED añade típicamente menos del 0,5% de pérdidas al sistema, un valor absolutamente despreciable respecto a los beneficios en términos de distribución de la carga, reducción de las caídas de tensión en los cables y mejora de la fiabilidad global. El mantenimiento programado es un aspecto crucial para garantizar la longevidad y la fiabilidad de las instalaciones con fuentes de alimentación en paralelo distribuidas. A diferencia de un sistema con una única fuente de alimentación, donde el mantenimiento se concentra en un único punto, un sistema distribuido requiere un enfoque sistemático y documentado. Invertir en el mantenimiento programado se paga ampliamente en el largo plazo, evitando averías repentinas, intervenciones de emergencia costosas e interrupciones de la iluminación. Frecuencia de mantenimiento recomendada: para instalaciones comerciales (tiendas, restaurantes, hoteles), inspección visual cada 6 meses, verificación instrumental (tensiones, corrientes, temperaturas) cada 12 meses. Para instalaciones industriales en entornos gravosos (humedad, polvo, vibraciones, temperaturas elevadas), inspección cada 3 meses, verificación instrumental cada 6 meses. Para instalaciones domésticas: verificación general cada 2-3 años. Para instalaciones críticas (hospitales, data centers, iluminación de seguridad), monitorización continua con sistema automatizado, verificación manual cada 6 meses. Checklist de mantenimiento para cada fuente de alimentación y power repeater del sistema con fuentes de alimentación en paralelo: verificación de la tensión de salida con multímetro (debe estar dentro del ±5% del nominal; una desviación creciente en el tiempo indica degradación de los condensadores). Verificación de la corriente absorbida por la carga (debe corresponder al valor de proyecto ±10%; un aumento puede indicar cortocircuitos parciales, una disminución puede indicar LED defectuosos). Inspección visual de los condensadores electrolíticos visibles (hinchazones del tapón superior o pérdidas de electrolito = sustitución de la fuente de alimentación necesaria; los condensadores son el componente con la vida útil más breve). Verificación de la temperatura de ejercicio con termómetro de infrarrojos (no debe superar los 60°C en condiciones normales de carga y ventilación). Limpieza de las rejillas de ventilación de polvo y residuos (el polvo acumulado reduce el flujo de aire y aumenta la temperatura interna). Verificación del apriete de los bornes y de los conectores (las vibraciones y las dilataciones térmicas pueden aflojar las conexiones en el tiempo). Prueba funcional de la atenuación del 100% al 0% y viceversa, verificando la sincronización entre las secciones y la ausencia de parpadeo. Anotación de todos los valores medidos en el registro de mantenimiento para la comparación con las medidas anteriores y la identificación de las tendencias. Vida útil de las fuentes de alimentación: las fuentes de alimentación Mean Well de calidad tienen una vida útil prevista (MTBF — Mean Time Between Failures) de 300.000-500.000 horas en condiciones óptimas de temperatura y carga, que se traduce en una vida operativa de 50.000-100.000 horas (aproximadamente 6-12 años de funcionamiento continuo). La vida efectiva depende críticamente de las condiciones operativas: por cada aumento de 10°C de la temperatura interna, la vida de los condensadores electrolíticos se reduce a la mitad (regla de Arrhenius). Una fuente de alimentación que trabaja constantemente al 100% de la capacidad en un entorno a 50°C tendrá una vida útil igual a aproximadamente un cuarto de una que trabaje al 70% en un entorno a 25°C. La distribución de la carga sobre más fuentes de alimentación en paralelo, cada una operando al 60-70% de la capacidad, es la mejor estrategia para maximizar la duración global de la instalación. Un aspecto práctico que cada profesional debe considerar en el diseño es el coste global (TCO — Total Cost of Ownership) de una instalación con fuentes de alimentación en paralelo distribuidas respecto a configuraciones alternativas. El análisis económico debe incluir no solo el coste inicial de los componentes, sino también el coste de la mano de obra para la instalación, el coste operativo en el tiempo (consumo energético, mantenimiento, sustituciones) y el coste de las prestaciones no realizadas (pérdida de iluminación, interrupciones). En la mayoría de las instalaciones LED profesionales, la configuración con fuentes de alimentación distribuidas y power repeater, como la propuesta con los productos Skydance y Mean Well ofrece la mejor relación coste-fiabilidad-rendimiento. El coste inicial de los componentes es ligeramente superior respecto a una única fuente de alimentación de grandes dimensiones, pero los beneficios en términos de fiabilidad, mantenibilidad, calidad de la iluminación (menos caídas de tensión) y flexibilidad de expansión justifican ampliamente la inversión adicional. En un análisis TCO en 10 años, el coste de una única avería total de la fuente de alimentación (sustitución en emergencia + falta de iluminación + daño reputacional para una actividad comercial) supera casi siempre el coste adicional de un sistema distribuido. La calidad de la instalación de los cables es determinante para el éxito de una instalación con fuentes de alimentación en paralelo. Un cableado mal ejecutado anula incluso el mejor diseño y los mejores componentes. Aquí están las líneas guía prácticas para una instalación de nivel profesional que garantice fiabilidad en el tiempo. Separación entre cables de potencia y cables de señal: los cables DC que llevan la corriente de las fuentes de alimentación a las tiras LED deben estar físicamente separados de los cables que transportan la señal PWM del controlador a los power repeater. La distancia mínima recomendada es de 20 cm si los cables corren en paralelo por más de 1 metro. Si los cables deben atravesar el mismo paso (ej. una canaleta pasacables), utilizar una canaleta con tabique divisorio o dos canaletas separadas. Los cruces a 90° entre cables de potencia y cables de señal son aceptables y no crean problemas. La proximidad prolongada entre cables de potencia y cables de señal puede causar interferencias electromagnéticas que se manifiestan como parpadeo de la tira LED, comportamiento errático del atenuador o pérdida de sincronización entre las secciones. Apriete de los bornes: las conexiones eléctricas son el punto débil de cualquier instalación, y esto es particularmente cierto para las instalaciones con fuentes de alimentación en paralelo donde el número de conexiones es elevado. Un borne no adecuadamente apretado crea una resistencia de contacto que genera calor localizado y puede causar falsos contactos intermitentes, con consiguiente parpadeo o apagado temporal de la tira LED. En los casos más graves, un borne aflojado con corriente elevada puede alcanzar temperaturas suficientes para fundir el aislante del cable o para iniciar un incendio. Para las instalaciones profesionales, utilizar una llave dinamométrica para bornes (si está disponible) con el par indicado por el productor del borne, y verificar el apriete después de los primeros 3-7 días de funcionamiento y luego en cada mantenimiento programado. Capuchones y terminales: para conexiones fiables, los cables deben estar terminados con capuchones a crimpar (boquillas, ojales o horquillas según el tipo de borne). Los cables "desnudos" insertados directamente en los bornes a tornillo tienden a aflojarse en el tiempo y a crear hilos volantes que pueden causar cortocircuitos. El crimpado debe ser ejecutado con una pinza crimpadora profesional (no con una pinza genérica) para garantizar un contacto uniforme y resistente a la tracción. Protección mecánica e IP: en entornos húmedos (baños, cocinas, piscinas, exteriores), todas las conexiones y las fuentes de alimentación deben tener un grado de protección IP adecuado al entorno. Para instalaciones en exteriores, las fuentes de alimentación con grado IP67 (protegidas contra la inmersión temporal) son el estándar. Los power repeater Skydance, típicamente con grado IP20 (protegidos solo contra cuerpos sólidos >12mm), deben ser instalados en cajas estancas con grado IP65 o superior si se colocan en entornos húmedos o en exteriores. A pesar de un diseño y una instalación cuidadosos, pueden verificarse problemas durante el funcionamiento de una instalación con fuentes de alimentación en paralelo. La capacidad de diagnosticar y resolver rápidamente estos problemas es una competencia fundamental para cada técnico. Aquí tienes una guía estructurada a la resolución de los problemas más comunes. Problema: la tira LED de una sección es menos luminosa que las demás. Causas posibles: caída de tensión excesiva en el cable DC (verificar con multímetro la tensión en los extremos de la tira vs la tensión en la salida de la fuente de alimentación, una diferencia >0,7V a 24V indica un problema), fuente de alimentación con tensión de salida no calibrada (regular el trimmer Vadj para igualar las tensiones entre fuentes de alimentación), o tira LED con características ligeramente diferentes (comparar los códigos producto y los lotes de producción). Solución: si la caída está en el cable aumentar la sección o acortar el tramo, si está en la fuente de alimentación regular la tensión de salida, si está en la tira sustituirla por una del mismo lote. Problema: parpadeo de la tira LED. Causas posibles: ripple excesivo de la fuente de alimentación (medir con osciloscopio; el ripple no debería superar 150mVpp), interferencia EMC entre cables de potencia y señal (separar los cables y verificar el blindaje), conexión aflojada o falso contacto (verificar y reapretar todos los bornes), power repeater defectuoso (probar a intercambiar el repeater con otro para aislar el problema), o frecuencia PWM del controlador incompatible con el repeater (verificar las especificaciones de compatibilidad). Solución: proceder por exclusión, verificando y resolviendo cada posible causa en el orden indicado. Problema: una fuente de alimentación se apaga cíclicamente (modo hiccup). Causas posibles: sobrecarga (la carga supera la potencia nominal de la fuente de alimentación, medir la corriente absorbida y compararla con el 100% de la potencia nominal), sobretemperatura (ventilación insuficiente, verificar la temperatura de la fuente de alimentación y mejorar el flujo de aire), cortocircuito intermitente en una rama de la tira LED (un chip LED en corto o una soldadura defectuosa que crea un cortocircuito solo cuando la tira se calienta), o tensión de red inestable (medir la tensión AC en entrada, valores por debajo de 190V o por encima de 265V pueden causar el apagado de la fuente de alimentación). Solución: medir la corriente absorbida y compararla con la potencia nominal de la fuente de alimentación; verificar la temperatura y mejorar la ventilación; desconectar las ramas de la tira una a una para aislar la rama problemática; medir la tensión de red e instalar un estabilizador si es necesario. Problema: las secciones no se sincronizan correctamente (diferencias de luminosidad o color entre secciones). Causas posibles: señal PWM degradada por cable demasiado largo o no blindado (la señal PWM se degrada en las largas distancias, causando diferencias en el duty cycle efectivo), power repeater con firmware no compatible con el controlador utilizado, diferencia de frecuencia PWM entre controlador y repeater, o diferencias de temperatura de color entre las tiras LED de secciones diferentes. Solución: utilizar cable blindado para la señal PWM, verificar la compatibilidad entre controlador y repeater, reducir la distancia del cable de señal, y verificar que todas las tiras sean del mismo modelo y lote. Problema: una o más fuentes de alimentación emiten un zumbido audible. Causas posibles: vibraciones magnetoestrictivas en el transformador de alta frecuencia (normal a bajos niveles, anómala si fuerte), condensadores de filtro degradados que aumentan el ripple y las vibraciones, carga inestable (ej. tira LED con contacto intermitente), o interferencia de la red eléctrica (armónicos, perturbaciones). Solución: un zumbido leve es normal para algunos modelos de fuentes de alimentación conmutadas, si el zumbido es fuerte o ha aparecido repentinamente, podría indicar una degradación de los componentes internos y la fuente de alimentación debería ser sustituida preventivamente. El sector de las fuentes de alimentación en paralelo para LED está en continua evolución, con diversas innovaciones en el horizonte que prometen simplificar las instalaciones y mejorar el rendimiento en los próximos años. Conocer estas tendencias ayuda a los diseñadores a hacer elecciones visionarias que no se volverán obsoletas en el corto plazo. Fuentes de alimentación con current sharing integrado en formato compacto: los principales productores (Mean Well, Inventronics, Tridonic) están desarrollando fuentes de alimentación LED de formato compacto con funcionalidad de current sharing integrada, que permitirán la conexión en paralelo directo también a los modelos destinados al mercado de la iluminación (y no solo a los productos industriales de alta potencia). Esto simplificará notablemente las instalaciones donde hoy es necesario recurrir a la distribución de la carga con power repeater, manteniendo sin embargo la seguridad y la fiabilidad del current sharing profesional. Fuentes de alimentación inteligentes con comunicación digital: la nueva generación de fuentes de alimentación LED integra interfaces digitales (DALI-2, Bluetooth Mesh, Zigbee 3.0, Thread/Matter, WiFi) que permiten el control y la monitorización remota de cada fuente de alimentación. En un sistema con fuentes de alimentación en paralelo, esta funcionalidad permite equilibrar las corrientes y las tensiones vía software, implementar escenas luminosas complejas sin hardware adicional, y monitorizar el estado de salud de toda la instalación desde una única interfaz, incluso desde smartphone. Power repeater con autoconfiguración: los futuros power repeater serán capaces de detectar automáticamente el tipo de controlador conectado, el tipo de tira LED (monocanal, bicanal, RGB, RGBW, RGBWW), la potencia disponible de la fuente de alimentación e incluso la longitud de la tira, configurándose autónomamente sin intervención manual. Esto reducirá drásticamente el tiempo de instalación, el riesgo de errores de configuración y la necesidad de competencias especializadas para la puesta en servicio. Fuentes de alimentación de 48V DC para instalaciones LED: la tendencia hacia tensiones más altas (48V) para las tiras LED profesionales es una de las evoluciones más significativas del sector. A 48V, a igualdad de potencia, la corriente es un cuarto respecto a 12V y la mitad respecto a 24V. Esto permite tramos enormemente más largos con cables de sección inferior, reduciendo drásticamente tanto las caídas de tensión como la necesidad de multiplicar los puntos de alimentación con fuentes de alimentación en paralelo distribuidas. Las tiras LED de 48V ya están disponibles en el mercado y están ganando cuota rápidamente, especialmente en las instalaciones arquitectónicas de gran escala donde las distancias a cubrir son de decenas o cientos de metros. Sistemas PoE (Power over Ethernet) para la iluminación LED: la tecnología PoE++ (IEEE 802.3bt) permite transportar hasta 90W de potencia sobre cables Ethernet estándar, suficientes para alimentar secciones de tiras LED de baja-media potencia. Esta tecnología elimina la necesidad de fuentes de alimentación dedicadas y de cableado separado para la potencia y el control, unificando todo en un único cable Ethernet. Para instalaciones de pequeña escala (oficinas, habitaciones de hotel, salas de conferencias), el PoE podría en el futuro hacer obsoleto el concepto mismo de fuentes de alimentación en paralelo, sustituyéndolo con una arquitectura basada en switches PoE y controladores inteligentes integrados en las tiras LED. Para completar la trattazione teórica y práctica sobre las fuentes de alimentación en paralelo, esta sección profundiza en el concepto de cargas en paralelo con un enfoque enciclopédico, respondiendo a las preguntas más frecuentes de estudiantes, técnicos y diseñadores sobre la naturaleza de los circuitos en paralelo y sobre sus propiedades fundamentales. Esta sección integra y completa lo ya tratado en las secciones anteriores, ofreciendo una perspectiva más amplia y sistemática. Se definen cargas en paralelo dos o más dispositivos eléctricos (resistencias, lámparas, tiras LED, motores, sensores, etc.) conectados a los mismos nodos de alimentación, de modo que cada uno esté sometido a la misma tensión. La definición de cargas en paralelo implica que los terminales de entrada de las cargas estén todos conectados al polo positivo de la fuente, y los terminales de salida estén todos conectados al polo negativo. Cada carga representa una "rama" del circuito y absorbe una corriente determinada por su propia impedancia y por la tensión aplicada. La corriente total suministrada por la fuente es la suma algebraica de las corrientes de todas las ramas. En el contexto de las tiras LED y de las fuentes de alimentación en paralelo, cada sección de tira LED constituye una carga en paralelo respecto a la fuente de alimentación. Si conectas 4 tiras de 5 metros en paralelo a la misma fuente de alimentación de 24V, cada tira es una carga en paralelo que recibe 24V y absorbe su propia corriente. La corriente total requerida a la fuente de alimentación es la suma de las corrientes de las 4 tiras, y la fuente de alimentación debe estar dimensionada para suministrar esta corriente total con el margen de seguridad del 30% varias veces recomendado en esta guía. Para reconocer un circuito en paralelo, se pueden utilizar diversos métodos, desde la simple inspección visual hasta las medidas instrumentales. La capacidad de distinguir rápidamente entre serie y paralelo es una competencia fundamental para cada técnico. Método visual: seguir los hilos. Seguir los hilos desde el polo positivo de la fuente de alimentación: si el hilo se "ramifica" en más recorridos que alcanzan las diversas cargas, y cada carga tiene luego un hilo que retorna al polo negativo de la fuente de alimentación, las cargas están en paralelo. Si en cambio un hilo va de la primera carga a la segunda, de la segunda a la tercera, y así sucesivamente (como una cadena o un collar), las cargas están en serie. En la práctica, buscar los nodos: un nodo es un punto donde convergen tres o más hilos. La presencia de nodos es el signo más claro de un circuito en paralelo. Método instrumental: medida de la tensión. Medir la tensión en los extremos de cada carga con un multímetro configurado en DC Voltage. Si la tensión es igual (o casi igual, al margen de las caídas en los cables) en todas las cargas, están en paralelo. Si la tensión es diferente en cada carga y la suma de las tensiones es aproximadamente igual a la tensión de la fuente, están en serie. Este método es rápido, no requiere desconectar nada y funciona incluso en circuitos ya operativos. Método instrumental: medida de la corriente. Medir la corriente en el hilo principal (el que sale de la fuente de alimentación) con una pinza amperimétrica, y luego la corriente en las ramificaciones hacia cada carga. Si la corriente en el hilo principal es (aproximadamente) la suma de las corrientes en las ramificaciones, las cargas están en paralelo. Si la corriente es la misma en todos los puntos del circuito, las cargas están en serie. Este método requiere una pinza amperimétrica DC y la posibilidad de aislar los conductores individuales, pero proporciona informaciones muy precisas sobre la distribución de la carga. Para conectar una resistencia en paralelo a un circuito existente, se conectan los terminales de la resistencia a los mismos nodos de la carga ya presente. En términos prácticos para las tiras LED: si una tira LED ya está conectada a una fuente de alimentación y quieres añadir una segunda tira en paralelo, conecta el hilo positivo de la nueva tira al mismo punto donde está conectado el positivo de la primera tira (o directamente al terminal positivo de la fuente de alimentación), y el hilo negativo al mismo punto del negativo de la primera tira. La segunda tira recibirá la misma tensión que la primera, y la corriente total de la fuente de alimentación aumentará en una cantidad igual a la corriente absorbida por la nueva tira. Es importante verificar, antes de añadir una tira en paralelo, que la fuente de alimentación tenga una capacidad de corriente suficiente para gestionar la carga adicional. Si la fuente de alimentación ya está en el límite, la adición de una tira en paralelo causará sobrecarga. En este caso, la solución es sustituir la fuente de alimentación por una de potencia superior, o bien añadir una segunda fuente de alimentación con power repeater como se describió en las secciones anteriores de esta guía. En un circuito en paralelo doméstico, las lámparas están conectadas entre la fase y el neutro de la red eléctrica, cada una mediante su propio interruptor o mediante un interruptor común. Cada lámpara es una rama independiente del circuito en paralelo. La tensión en cada lámpara es 230V AC (la tensión de red), y la corriente total en el hilo principal es la suma de las corrientes de las lámparas individuales. Si una lámpara se quema (circuito abierto), las demás continúan funcionando sin ser molestadas, es la ventaja fundamental de la conexión en paralelo. El mismo principio se aplica a las tiras LED conectadas en paralelo a una fuente de alimentación DC: cada tira es una rama independiente que recibe la tensión de la fuente de alimentación (12V o 24V DC) y absorbe una corriente proporcional a su potencia y a su longitud. La ventaja de la conexión en paralelo para las lámparas (sean tradicionales o LED) es la independencia de funcionamiento: el encendido, el apagado o la avería de una lámpara no influye en las demás. Este principio es también la razón por la que la conexión en paralelo es el estándar universal para la distribución eléctrica doméstica y comercial. La expresión "poner dos hilos en paralelo" se refiere a la práctica de utilizar dos conductores uno al lado del otro entre los mismos dos puntos para transportar la misma corriente, duplicando de hecho la sección efectiva de la conexión. Esta técnica es útil cuando no se dispone de un cable de sección suficientemente grande para la corriente requerida: dos hilos de 2,5mm² en paralelo equivalen, como sección total, a un único hilo de 5mm² (en primera aproximación mientras que en la realidad, la distribución de la corriente entre los dos hilos no es perfectamente uniforme y depende de la longitud y de la disposición de los hilos). En las instalaciones con fuentes de alimentación en paralelo para tiras LED, la duplicación de los hilos es una solución práctica para los tramos de alta corriente (>10A) donde el cable de sección estándar no es suficiente o no es físicamente insertable en los bornes de la fuente de alimentación. Es importante que los dos hilos paralelos tengan la misma longitud y la misma sección para garantizar una distribución uniforme de la corriente. Si un hilo es significativamente más corto o de sección mayor, absorberá una cuota de corriente desproporcionada, con posible sobrecalentamiento del hilo más cargado. Para maximizar la uniformidad, conectar los dos hilos ambos en el mismo borne (si el borne lo permite) o utilizar un borne de distribución que conecte ambos hilos a la misma salida de la fuente de alimentación. Las 2 tipologías fundamentales de conexión eléctrica son la conexión en serie y la conexión en paralelo. Cada circuito eléctrico real, por complejo que sea, puede ser descompuesto en combinaciones de estas dos conexiones fundamentales. En el mundo de la iluminación LED, como hemos visto ampliamente en esta guía, la conexión dominante es el paralelo (para las tiras hacia la fuente de alimentación), con elementos en serie dentro de las tiras mismas (grupos LED-resistencia). Existe también una tercera configuración, dicha conexión serie-paralelo o "mixta", donde grupos de componentes en serie son a su vez conectados en paralelo (o viceversa). Esta es la configuración típica de las tiras LED: dentro de la tira, los LED están organizados en grupos serie (3 LED en serie con 1 resistencia limitadora para las tiras de 12V, o 6 LED en serie con 1 resistencia para las tiras de 24V), y estos grupos se conectan luego en paralelo a lo largo de la tira. Esta arquitectura serie-paralelo permite utilizar una tensión relativamente baja y segura (12V o 24V) teniendo cientos de LED en la misma tira, y permite cortar la tira en los puntos marcados sin dañar los grupos restantes. Dos conductores están conectados en paralelo cuando comparten ambos extremos: están conectados al mismo nodo de partida y al mismo nodo de llegada. En esta configuración, la corriente total se divide entre los dos conductores en proporción inversa a sus resistencias (o, equivalentemente, en proporción directa a sus conductancias). Si los dos conductores tienen la misma resistencia, la corriente se divide exactamente a la mitad. Si uno tiene resistencia doble del otro, el conductor con resistencia más baja lleva el doble de la corriente. Este principio se aplica también a las ramas de un circuito en paralelo con tiras LED: cada rama (tira) tiene una propia resistencia equivalente, y la corriente se distribuye entre las ramas en base a estas resistencias. Si todas las tiras son iguales (mismo modelo, misma longitud), la corriente se divide equitativamente, condición ideal para una iluminación uniforme. Si las tiras son diferentes (longitudes diferentes, modelos diferentes), la corriente se distribuye de manera no uniforme, y la tira con resistencia equivalente más baja (típicamente la más corta o de mayor potencia) absorberá más corriente que las demás. Esto no es necesariamente un problema, siempre que la fuente de alimentación esté dimensionada para la corriente total y cada tira reciba la tensión correcta. La diferencia entre resistencia en serie y paralelo es un concepto fundamental que influye directamente en el dimensionamiento de las fuentes de alimentación en paralelo. En serie, las resistencias se suman aritméticamente: Rtot = R1 + R2 + ... + Rn, por tanto la resistencia total es siempre mayor que la resistencia más grande. En paralelo, el inverso de las resistencias se suma: 1/Rtot = 1/R1 + 1/R2 + ... + 1/Rn, por tanto la resistencia total es siempre menor que la resistencia más pequeña. Para las tiras LED y las fuentes de alimentación en paralelo, esto significa que añadir tiras en paralelo reduce la resistencia equivalente vista por la fuente de alimentación y, en consecuencia, aumenta la corriente total requerida. La fuente de alimentación debe ser capaz de gestionar esta corriente mayor sin entrar en sobrecarga. Cada tira añadida en paralelo es una "rama" más para la corriente, y la corriente en el hilo principal aumenta de la corriente absorbida por la nueva tira. Este es el motivo por el que, más allá de un cierto número de tiras, se hace necesario distribuir la carga sobre más fuentes de alimentación en lugar de conectar todo a una única fuente de alimentación que vendría inevitablemente sobredimensionada y menos eficiente. Esta sección recoge las preguntas más frecuentes recibidas sobre el tema de las fuentes de alimentación en paralelo. Cada respuesta ha sido redactada con el máximo cuidado para proporcionar informaciones precisas, prácticas e inmediatamente aplicables. Haz clic en cada pregunta para visualizar la respuesta. Para facilitar la consulta de esta guía y clarificar la terminología técnica utilizada, hemos predisponido un glosario completo de los términos más importantes relativos a las fuentes de alimentación en paralelo y a la conexión en paralelo en el contexto de la iluminación LED profesional. Este glosario es una referencia rápida para electricistas, técnicos, ingenieros y diseñadores. Hemos llegado al final de esta guía completa sobre las fuentes de alimentación en paralelo, y esperamos que cada sección haya contribuido a clarificar un tema que, a primera vista, puede parecer simple pero que esconde complejidades e insidias significativas. Recapitulamos los conceptos clave que cada profesional debería llevar consigo después de haber leído esta guía: Si tienes preguntas específicas sobre tu proyecto como dimensionar las fuentes de alimentación en paralelo, qué power repeater elegir, cómo resolver un problema de caída de tensión o de parpadeo no dudes en contactarnos. Nuestra experiencia decenal en instalaciones LED profesionales está a tu disposición para transformar tu proyecto en realidad, con la máxima calidad y seguridad. Recuerda siempre: la solución correcta para conectar fuentes de alimentación en paralelo no es conectar las salidas en paralelo, sino distribuir inteligentemente la potencia sobre fuentes de alimentación independientes, sincronizadas por la señal y aisladas por la potencia. Esta es la diferencia entre una instalación amateur y una instalación profesional.En este artículo...
¿Qué es una conexión en paralelo: definición y principios fundamentales?
Definición de conexión en paralelo
Características principales de la conexión en paralelo
Cuándo se dice que dos elementos están en paralelo
Por qué la conexión en paralelo es el estándar en la iluminación LED
Diferencia entre conexión en serie y conexión en paralelo
Conexión en serie: características y comportamiento
Conexión en paralelo: características y comportamiento (resumen)
Tabla comparativa: serie vs paralelo
Característica Conexión en serie Conexión en paralelo Tensión Se divide entre los componentes (se suma) Igual en todas las ramas Corriente Igual en todos los puntos Se divide entre las ramas (se suma) Resistencia total Rtot = R1 + R2 + ... + Rn 1/Rtot = 1/R1 + 1/R2 + ... + 1/Rn Avería de un componente Todo el circuito se interrumpe Solo la rama averiada se detiene Aplicación LED LED individuales dentro de una tira (grupos serie) Tiras LED hacia la fuente de alimentación Fuentes de alimentación Las tensiones se suman, misma corriente Misma tensión, las corrientes se suman Seguridad Tensiones elevadas si muchos componentes Tensión controlada, corrientes elevadas Ejemplo doméstico Viejas luces de Navidad Electrodomésticos en casa
Por qué los electrodomésticos están conectados en paralelo y no en serie
Configuraciones mixtas: serie y paralelo en la iluminación LED
Leyes fundamentales: Ohm y Kirchhoff aplicadas a la conexión en paralelo
La ley de Ohm en la conexión en paralelo
Primera ley de Kirchhoff (ley de los nodos)
Segunda ley de Kirchhoff (ley de las mallas)
Aplicación práctica: cálculo de la corriente en un circuito en paralelo de tiras LED
Cálculo de resistencias, tensiones y corrientes en un circuito en paralelo
Resistencia equivalente en paralelo
Ejemplos de cálculo con tiras LED Ledpoint
Cómo se calcula la corriente en un circuito en paralelo
Cómo se comporta la tensión en paralelo
Tabla de cálculo rápido para tiras LED en paralelo
Consumo tira (W/m) 1 tira × 5m 2 tiras × 5m en paralelo 3 tiras × 5m en paralelo 4 tiras × 5m en paralelo 9,6 W/m 48W → fuente 65W 96W → fuente 125W 144W → fuente 190W 192W → fuente 250W 14,4 W/m 72W → fuente 95W 144W → fuente 190W 216W → fuente 280W 288W → fuente 375W 20 W/m 100W → fuente 130W 200W → fuente 260W 300W → fuente 390W 400W → fuente 520W 24 W/m 120W → fuente 156W 240W → fuente 312W 360W → fuente 470W 480W → fuente 624W 40 W/m 200W → fuente 260W 400W → fuente 520W 600W → fuente 780W 800W → fuente 1040W
Fuentes de alimentación en paralelo: qué sucede realmente cuando conectas las salidas
El problema fundamental del paralelo directo
La función de current sharing
Los diodos de bloqueo: una solución parcial
Conectar dos fuentes de alimentación de 12V en paralelo: caso práctico
Fuentes de alimentación conmutadas: funcionamiento, seguridad y ripple
Cómo funciona una fuente de alimentación conmutada
¿Son seguras las fuentes de alimentación conmutadas?
¿Qué es el ripple en las fuentes de alimentación?
Fuente de alimentación de corriente vs fuente de alimentación de tensión
¿Para qué sirve una fuente de alimentación dual?
Diferencia entre transformador y fuente de alimentación
¿Qué es un transformador?
¿Qué es una fuente de alimentación (para LED)?
Tabla: transformador vs fuente de alimentación
Característica Transformador Fuente de alimentación conmutada Entrada AC (230V, 50Hz) AC (230V, 50Hz) Salida AC (tensión reducida) DC estabilizada Regulación de tensión No (varía con la carga) Sí (estable al variar la carga) Protecciones Ninguna o mínima OVP, OCP, SCP, OTP Eficiencia 80-90% 85-95% Peso y dimensiones Grandes y pesados Compactos y ligeros Adecuado para LED No Sí Conexión en paralelo No aplicable para LED Solo con current sharing o soluciones específicas
Fuentes de alimentación LED en paralelo: el límite del paralelo directo
Por qué las fuentes de alimentación LED no están diseñadas para el paralelo directo
Cuándo se admite el paralelo directo
El riesgo de las fuentes de alimentación DC en paralelo sin protección
La solución profesional: power repeater Skydance
Cómo funciona un power repeater
Los power repeater Skydance: características y modelos
Skydance serie EV1 (monocanal)
Skydance EV1-X (monocanal de alta corriente)
Skydance serie EV2 y EV4 (multicanal)
Expansión ilimitada
Aislamiento galvánico: la seguridad añadida
Esquema de conexión con power repeater
Componente Función Conexión Fuente de alimentación 1 Alimenta controlador + tira sección 1 AC→DC, salida al controlador Controlador (ej. Skydance V1-L) Atenuación, efectos, gestión PWM Entrada: fuente de alimentación 1. Salida: tira sección 1 + señal PWM a los repeater Power Repeater 1 (ej. EV1) Replica señal PWM en sección 2 Señal: del controlador. Potencia: fuente de alimentación 2. Salida: tira sección 2 Fuente de alimentación 2 Alimenta repeater 1 + tira sección 2 AC→DC, salida al repeater 1 Power Repeater 2 (ej. EV1) Replica señal PWM en sección 3 Señal: del controlador. Potencia: fuente de alimentación 3. Salida: tira sección 3 Fuente de alimentación 3 Alimenta repeater 2 + tira sección 3 AC→DC, salida al repeater 2 Esquema de conexión en paralelo para tiras LED: guía paso a paso
Paso 1: definir la carga total
Paso 2: dividir la carga en secciones
Paso 3: elegir fuentes de alimentación y controlador
Paso 4: cablear el sistema
Paso 5: prueba y verificación
Ejemplos prácticos con tiras LED
Ejemplo 1: tramo de 15 metros de tira de alta potencia
Ejemplo 2: instalación escénica con tira COB de altísima potencia
Tabla resumen de los ejemplos
Parámetro Ejemplo 1 (15m) Ejemplo 2 (10m) Tira LED Performance F52-40s-120822 COB F52-300-1600OR2 Potencia por metro 24W/m 40W/m Tensión 24V 24V Carga total 360W 400W Número de fuentes de alimentación 3 × 150W 2 × 260W Repeater 2 × Skydance EV1 1 × Skydance EV1-X Paralelo directo salidas No No Sincronización Sí, vía PWM Sí, vía PWM con aislamiento 3kV
Ventajas y desventajas de la conexión en paralelo
Ventajas de la conexión en paralelo
Desventajas y desafíos de la conexión en paralelo
Tabla ventajas vs desventajas
Ventajas Desventajas Tensión uniforme en cada carga Corrientes totales potencialmente elevadas Independencia de las ramas (fiabilidad) Complejidad del cableado Facilidad de expansión Más componentes a gestionar Seguridad en baja tensión Cables de sección mayor para las corrientes Mejor gestión térmica distribuida Necesidad de equilibrado de tensiones Mantenimiento selectivo por sección Coste mayor (más fuentes de alimentación y repeater)
Fuentes de alimentación en serie o paralelo: cuándo usar qué para las tiras LED
Cuándo usar la conexión en paralelo (distribuida)
Cuándo usar la conexión en serie
Tabla decisoria: ¿serie o paralelo?
Escenario Conexión recomendada Motivación Tiras LED monocromáticas largas Paralelo (distribuido) Tensión constante, secciones independientes Tiras LED RGB escénicas Paralelo (distribuido con repeater multicanal) Sincronización de colores en secciones múltiples Se necesitan 24V de fuentes de alimentación de 12V Serie (pero mejor una única fuente de alimentación de 24V) Suma de las tensiones Módulos LED de corriente constante Serie Arquitectura de corriente constante Redundancia para fiabilidad Paralelo con diodos/current sharing Continuidad del servicio
Cómo aumentar la tensión continua y el amperaje en la instalación LED
Cómo aumentar la tensión continua
Cómo aumentar el amperaje
Conexión en serie: cuándo se necesita y cómo se realiza
Cómo se hace una conexión en serie
Aplicaciones de la conexión en serie en el mundo LED
Generadores de tensión en paralelo y generadores de corriente en serie
Generadores de tensión en paralelo
Generadores de corriente en serie
Aplicaciones prácticas de la conexión en paralelo en la iluminación
Conexión en paralelo en la instalación doméstica
Iluminación comercial y arquitectónica
Instalaciones outdoor e IP67
Conexión en paralelo de UPS y sistemas de backup
Seguridad y normativas para fuentes de alimentación en paralelo
Normativas de referencia
Protecciones obligatorias
Certificaciones de las fuentes de alimentación
Errores comunes en la conexión de fuentes de alimentación en paralelo
Error 1: conexión directa de las salidas sin current sharing
Error 2: fuentes de alimentación con tensiones diferentes en paralelo
Error 3: cables subdimensionados
Error 4: ningún margen de seguridad en la potencia
Error 5: no considerar la caída de tensión
Error 6: intercambiar las polaridades
Error 7: ignorar la ventilación de las fuentes de alimentación
Reglas de oro para la instalación profesional
Margen de seguridad
Tensión uniforme
Caída de tensión
Sincronización Push
Protección de los cables
Documentación de la instalación
Herramientas y procedimientos de prueba para circuitos en paralelo
Herramientas necesarias
Procedimiento de prueba recomendado
Datos de mercado y tendencias del sector de fuentes de alimentación LED
Crecimiento del mercado de fuentes de alimentación LED
Segmento Cuota de mercado 2024 (estimación) Crecimiento previsto al 2028 Fuentes de alimentación CV para tiras LED 35% +20% CAGR Drivers CC para módulos LED 30% +15% CAGR Fuentes de alimentación atenuables 20% +25% CAGR Fuentes de alimentación smart/IoT 10% +35% CAGR Fuentes de alimentación para aplicaciones especiales 5% +12% CAGR
Tendencias tecnológicas
Profundización técnica sobre la conexión en paralelo
Análisis detallado de la estabilidad de los circuitos con fuentes de alimentación en paralelo
Impedancia de salida y su papel en la conexión en paralelo
Efecto de la temperatura en las fuentes de alimentación en paralelo
Compatibilidad electromagnética (EMC) en instalaciones con fuentes de alimentación múltiples
Protección contra los rayos y las sobretensiones transitorias
Gestión de los circuitos de precarga y soft-start
Monitorización remota y diagnóstico de instalaciones con fuentes de alimentación múltiples
Cálculo detallado de la caída de tensión en los cables DC
Sección cable (mm²) Distancia 5m (ΔV a 5A) Distancia 10m (ΔV a 5A) Distancia 15m (ΔV a 5A) Distancia 20m (ΔV a 5A) 0,75 1,17V (4,9%) 2,33V (9,7%) 3,50V (14,6%) 4,67V (19,5%) 1,0 0,88V (3,7%) 1,75V (7,3%) 2,63V (11,0%) 3,50V (14,6%) 1,5 0,58V (2,4%) 1,17V (4,9%) 1,75V (7,3%) 2,33V (9,7%) 2,5 0,35V (1,5%) 0,70V (2,9%) 1,05V (4,4%) 1,40V (5,8%) 4,0 0,22V (0,9%) 0,44V (1,8%) 0,66V (2,7%) 0,88V (3,7%) 6,0 0,15V (0,6%) 0,29V (1,2%) 0,44V (1,8%) 0,58V (2,4%) Dimensionamiento de los fusibles para circuitos en paralelo
Integración de la conexión en paralelo en proyectos de instalaciones complejas
Eficiencia energética y conexión en paralelo
Componente de la cadena Eficiencia típica Pérdidas típicas (sobre 1000W de carga LED) Fuentes de alimentación conmutadas Mean Well 89-93% 75-120W Cables DC (bien dimensionados) 97-99% 10-30W Power repeater Skydance >98% <5W Eficiencia total sistema 85-91% 90-155W
Mantenimiento programado de instalaciones con fuentes de alimentación múltiples
Análisis económico de las configuraciones con fuentes de alimentación múltiples
Configuración Coste componentes Complejidad instalación Fiabilidad Mantenibilidad TCO en 10 años 1 fuente de alimentación grande Medio-alto Baja Media (single point of failure) Simple pero costosa Alto (riesgo avería total) Fuentes de alimentación distribuidas + repeater Alto Media-alta Alta (redundancia parcial) Modular y flexible Medio-bajo (mejor equilibrio) Fuentes de alimentación con current sharing Muy alto Media Muy alta (redundancia N+1) Modular Alto (coste componentes elevado) Cableado profesional para fuentes de alimentación en paralelo
Resolución de problemas (troubleshooting) en instalaciones con fuentes de alimentación en paralelo
El futuro de las fuentes de alimentación en paralelo: tendencias e innovaciones
Cargas en paralelo: definiciones, fórmulas y aplicaciones completas
Definición de cargas en paralelo
Cómo reconocer un circuito en paralelo: métodos prácticos
Cómo conectar una resistencia en paralelo
Cómo están conectadas las lámparas en un circuito en paralelo
Qué significa poner dos hilos en paralelo
Las 2 tipologías fundamentales de conexión eléctrica
Cuándo dos conductores están en paralelo
Qué cambia entre resistencia en serie y paralelo
Preguntas frecuentes sobre fuentes de alimentación en paralelo
Glosario técnico de fuentes de alimentación en paralelo
Término Definición Fuente de alimentación conmutada Dispositivo que convierte la tensión alterna de red (230V AC) en tensión continua estabilizada (12V, 24V, 48V DC) utilizando la conmutación de alta frecuencia. Es la tipología estándar para las tiras LED. Fuentes de alimentación en paralelo Configuración en la que dos o más fuentes de alimentación tienen las salidas conectadas a los mismos nodos, compartiendo la misma tensión y sumando las corrientes. Requiere la función de current sharing o soluciones alternativas como los power repeater. Fuentes de alimentación en serie Configuración en la que las salidas de las fuentes de alimentación están conectadas en cadena, sumando las tensiones manteniendo la misma corriente. Ej: 2 fuentes de alimentación de 12V en serie = 24V. Conexión en paralelo Tipo de conexión eléctrica en la que los componentes comparten los mismos nodos (terminales positivos juntos, terminales negativos juntos). La tensión es igual en todas las ramas, las corrientes se suman. Conexión en serie Tipo de conexión eléctrica en la que los componentes están conectados uno después del otro, formando un único camino para la corriente. La corriente es igual en todas partes, las tensiones se suman. Conexión paralela Sinónimo de conexión en paralelo. Indica la conexión de componentes entre los mismos dos nodos del circuito. Current sharing Función integrada en algunas fuentes de alimentación industriales que permite la distribución uniforme de la corriente cuando más unidades están conectadas en paralelo. Utiliza un bus de comunicación (CS) para equilibrar las erogaciones. CV (Constant Voltage) Fuente de alimentación de tensión constante. Mantiene la tensión de salida estable y deja variar la corriente en función de la carga. Es el tipo estándar para las tiras LED. CC (Constant Current) Fuente de alimentación de corriente constante. Mantiene la corriente de salida estable y varía la tensión en función de la carga. Usado para módulos LED sin resistencias limitadoras. Caída de tensión Reducción de la tensión a lo largo de un cable debido a la resistencia del conductor. Causa disminución de luminosidad en las tiras LED más lejanas de la fuente de alimentación. Se calcula como ΔV = R × I. Derating Reducción de la potencia máxima suministrable por una fuente de alimentación al crecer la temperatura ambiente, típicamente más allá de los 50°C. Diodo de bloqueo Diodo insertado en la salida de una fuente de alimentación para impedir el flujo de corriente inverso (de una fuente de alimentación a la otra) en la conexión en paralelo. Introduce una caída de tensión de 0,2-0,7V. EMC (Compatibilidad Electromagnética) Capacidad de un dispositivo de funcionar en su entorno electromagnético sin perturbar a otros dispositivos y sin ser perturbado por ellos. Generadores de tensión en paralelo Dos o más fuentes de tensión conectadas con las salidas en paralelo. Si las tensiones son diferentes, se generan corrientes de circulación potencialmente peligrosas. Generadores de corriente en serie Dos o más fuentes de corriente conectadas en serie. Deben tener la misma corriente nominal para funcionar correctamente. Inrush current Corriente de pico que se verifica en el encendido de una fuente de alimentación conmutada, causada por la carga de los condensadores de filtro. Puede ser 20-60 veces la corriente nominal por pocos milisegundos. Aislamiento galvánico Separación eléctrica completa entre dos circuitos, obtenida mediante un transformador. Impide el paso de corriente directa entre los circuitos aislados. Ley de Kirchhoff (nodos) La suma de las corrientes entrantes en un nodo es igual a la suma de las corrientes salientes. Fundamental para el cálculo de las corrientes en los circuitos en paralelo. Ley de Kirchhoff (mallas) La suma algebraica de las tensiones a lo largo de un camino cerrado es cero. Explica por qué la tensión es igual en todas las ramas de un circuito en paralelo. Ley de Ohm V = R × I. La tensión en los extremos de un componente es igual al producto de su resistencia por la corriente que lo atraviesa. OCP (Over Current Protection) Protección contra sobrecorriente. La fuente de alimentación limita o interrumpe la erogación si la corriente supera el límite nominal. OTP (Over Temperature Protection) Protección contra sobretemperatura. La fuente de alimentación se apaga si la temperatura interna supera el límite seguro. OVP (Over Voltage Protection) Protección contra sobretensión. La fuente de alimentación se apaga si la tensión de salida supera un límite preestablecido. Power Repeater Dispositivo que recibe la señal PWM de un controlador y la replica en una nueva sección de tira LED, alimentada por una fuente de alimentación separada. Permite expandir el sistema sin conectar fuentes de alimentación en paralelo directo. PWM (Pulse Width Modulation) Técnica de modulación usada para la atenuación de las tiras LED. La tensión se alterna rápidamente entre ON y OFF; variando la relación ON/OFF (duty cycle) se controla la luminosidad percibida. Resistencia equivalente Valor de resistencia única que tiene el mismo efecto en el circuito que una combinación de resistencias en serie o en paralelo. Para el paralelo: 1/Rtot = 1/R1 + 1/R2 + ... + 1/Rn. Ripple Oscilación residual de la tensión de salida de una fuente de alimentación conmutada, superpuesta al valor DC. Se mide en mVpp. Debe ser <150mVpp para las tiras LED. Esquema de conexión en paralelo Representación gráfica del circuito que muestra cómo los componentes están conectados en paralelo, con indicación de los nodos, de las tensiones y de las corrientes. SCP (Short Circuit Protection) Protección contra cortocircuito. La fuente de alimentación se apaga o entra en modo "hiccup" en caso de cortocircuito en la salida. SELV (Safety Extra Low Voltage) Clasificación de seguridad para circuitos con tensión ≤50V DC o ≤25V AC. Los sistemas LED de 12V y 24V entran en esta categoría. Soft-start Arranque gradual de la fuente de alimentación que limita la corriente de inrush en el encendido, protegiendo el interruptor aguas arriba y los componentes del circuito. Transformador Dispositivo que convierte una tensión alterna en otra tensión alterna (AC-AC). No es adecuado para las tiras LED, que requieren tensión continua (DC). Transformadores en serie Configuración en la que más transformadores están conectados en serie para sumar las tensiones de salida. No común en la iluminación LED.
los power repeater como solución a las fuentes de alimentación en paralelo
