El fenómeno de la caída de tensión en las tiras LED es una de las causas más frecuentes de insatisfacción en las instalaciones: la tira parece uniforme al encenderse, pero al mirar desde lejos o una vez completada la instalación, se nota claramente que un extremo brilla menos que el otro. Este artículo explica las causas técnicas, presenta tablas con las caídas de tensión para las configuraciones más comunes y pone a disposición un calculador interactivo para estimar la caída de tensión en su instalación.
Tabla de caída de tensión por configuración — Valores de referencia
| Tira | W/m | Tensión | Longitud | Corriente | ΔV estimada | % | Efecto visual | Solución |
|---|---|---|---|---|---|---|---|---|
| 2835 baja | 4,8 | 12V | 5m | 2,0A | 0,56V | 4,7% | Casi imperceptible | Ninguna |
| 2835 media | 9,6 | 12V | 5m | 4,0A | 1,12V | 9,3% | Visible | Alimentación dual o 24V |
| 2835 media | 9,6 | 24V | 5m | 2,0A | 0,56V | 2,3% | Despreciable | Ninguna |
| 2835 alta | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Muy visible | 24V o alimentación dual obligatoria |
| 2835 alta | 14,4 | 24V | 5m | 3,0A | 0,84V | 3,5% | Despreciable | Ninguna |
| 2835 alta | 14,4 | 24V | 10m | 6,0A | 3,36V | 14% | Muy visible | Alimentación dual o 48V |
| 2835 alta | 14,4 | 48V | 10m | 3,0A | 0,84V | 1,75% | Despreciable | Ninguna |
| COB 10W/m | 10 | 24V | 5m | 2,1A | 0,59V | 2,5% | Despreciable | Ninguna |
| COB 14W/m | 14 | 24V | 7m | 4,1A | 1,62V | 6,8% | Ligeramente visible | Alimentación dual recomendada |
| RGB 5050 | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Colores heterogéneos | 24V o alimentación dual |

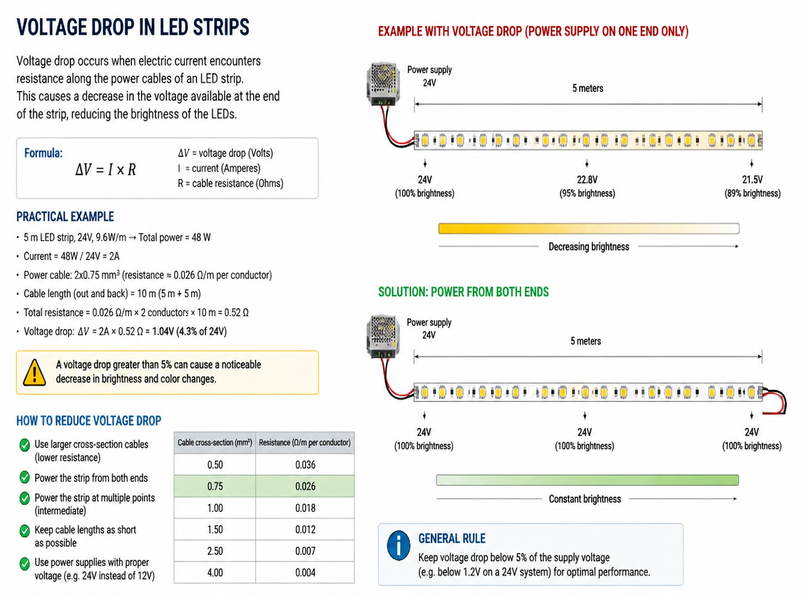

Por qué cae la tensión a lo largo de la tira
El PCB de las tiras LED es un conductor de cobre con resistencia propia. A medida que la corriente fluye desde el punto de alimentación hacia el extremo de la tira, la resistencia acumulativa del cobre causa una reducción progresiva de la tensión. Los chips LED reciben menos tensión y, en consecuencia, menos corriente: brillan menos. El efecto es proporcional a la corriente (más vatios = más corriente = más caída) y a la longitud (más larga = más resistencia).
El paso de 12V a 24V es la forma más sencilla de reducir a la mitad la corriente a igualdad de potencia: dado que la caída de tensión es proporcional a la corriente, reducir a la mitad la corriente también reduce a la mitad la caída. Pasar de 12V a 48V reduce la corriente a una cuarta parte y la caída a una cuarta parte.
Las soluciones a la caída de tensión
| Solución | Cuándo aplicarla | Complejidad | Coste | Eficacia |
|---|---|---|---|---|
| Alimentación dual | Tiras de 5–15 m a 24V | Baja | Solo cables adicionales | Alta (reduce a la mitad la caída) |
| Paso de 12V a 24V | Tiras 12V con caída visible | Cambiar tira y fuente de alimentación | Medio | Muy alta (reduce a la mitad la corriente) |
| Paso a 48V | Tiras muy largas (>10m) | Cambiar todo el sistema | Medio-alto | Excelente |
| Reducción de la longitud de un tramo único | Siempre aplicable | Baja (añade punto de alimentación) | Adicional | Alta |
| Amplificador de señal | Tiras RGB/RGBW largas | Media | Medio | Alta (restaura la tensión) |
| PCB más ancho | A igualdad de chips, PCB 12mm vs 8mm | Elección en el momento de la compra | Ligera diferencia | Media (reduce ~20%) |
Regla práctica de Ledpoint: si desea una instalación sin preocupaciones, utilice siempre 24V para instalaciones superiores a 3 metros. El coste adicional respecto al 12V es mínimo, pero los problemas de caída de tensión se eliminan para la gran mayoría de las instalaciones residenciales y comerciales estándar.
Preguntas frecuentes sobre la caída de tensión
¿Por qué mi tira LED brilla más por un lado?
La causa es casi siempre la caída de tensión. Los LED al final de la tira reciben menos tensión y brillan menos. Soluciones: alimentación dual, paso a 24V o 48V, reducción de la longitud del tramo único.
¿A partir de qué longitud es necesaria la alimentación dual a 24V?
Para tiras a 24V se recomienda la alimentación dual más allá de los 7–10 metros, según la potencia por metro. Para tiras de alta potencia, el límite baja a 5–7 m.
¿El 48V resuelve la caída de tensión?
Sí: a igualdad de potencia, el 48V transporta la mitad de la corriente respecto al 24V, por lo que la caída de tensión se reduce proporcionalmente. Para instalaciones superiores a 10 metros, el 48V es la solución técnica óptima.
