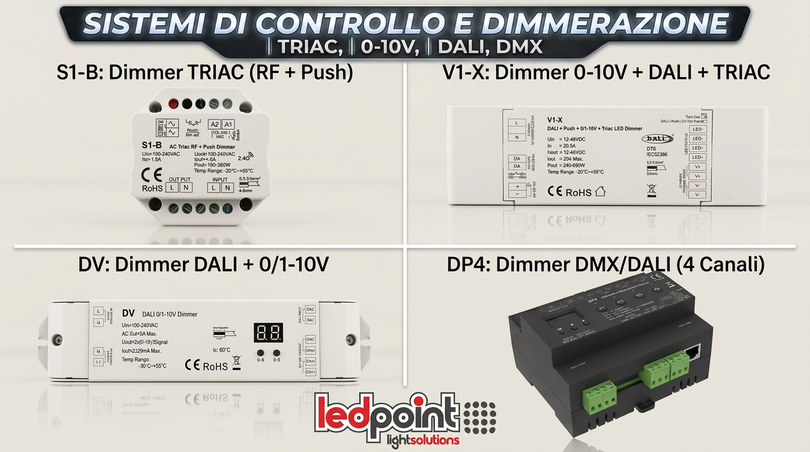

Controladores regulables TRIAC vs 0-10V vs DALI vs DMX

Los cuatro sistemas de regulación dominantes para LED son: TRIAC (analógico, corte de fase en 230 V, retrofit residencial), 0-10V (analógico, señal de baja tensión, retrofit industrial), DALI (digital bidireccional dedicado a la iluminación, estándar profesional), DMX512 (digital de alta velocidad, nacido para el espectáculo, hoy estándar para iluminación arquitectónica dinámica). TRIAC y 0-10V son sencillos y económicos pero rígidos; DALI y DMX requieren cableado dedicado pero ofrecen direccionamiento individual, escenas, alta resolución y cero parpadeo.

Qué es la regulación en los LED y cómo funciona

La regulación es el ajuste de la intensidad luminosa de una fuente. En los LED no se obtiene reduciendo la tensión (como en las halógenas) sino actuando sobre el driver, la fuente de alimentación electrónica que convierte la red de 230 V AC en corriente continua a tensión/corriente constante. Existen dos técnicas fundamentales:

• Analog dimming (CCR — Constant Current Reduction): reduce la corriente suministrada al LED. Más estable, menos flicker, ligero desplazamiento cromático a baja intensidad.
• PWM (Pulse Width Modulation): enciende y apaga el LED a alta frecuencia variando el duty cycle. Mantiene el color constante pero puede generar flicker visible o estroboscópico si la frecuencia es baja.

Los cuatro protocolos que veremos a continuación no son técnicas de regulación sino protocolos de mando: le dicen al driver "cuánta luz emitir", dejando al propio driver la elección entre CCR y PWM.

TRIAC: corte de fase en 230V

La regulación TRIAC (también llamada phase-cut o leading-edge) es el sistema más difundido en el ámbito residencial. El regulador de pared "corta" una porción de la onda sinusoidal de 230 V (en el flanco de subida o bajada, de ahí las variantes leading-edge y trailing-edge), reduciendo la potencia media transmitida al driver. El driver LED interpreta esta reducción y adapta la corriente de salida en consecuencia.

Ventajas

• Cableado idéntico al tradicional: 2 cables de red, regulador de pared
• Coste muy bajo (regulador de 15-40 €)
• Retrofit inmediato en instalaciones halógenas existentes
• No requiere programación

Limitaciones

• Compatibilidad no garantizada: hay que verificar que el driver y el regulador sean expresamente "TRIAC dimmable"
• Profundidad de regulación limitada (típicamente 10-100%, rara vez por debajo del 5%)
• Posible flicker, zumbido o inestabilidad a bajas intensidades
• Solo regulación por zonas, no individual por equipo
• No escalable en instalaciones grandes

0-10V: señal analógica de baja tensión

El sistema 0-10V (también 1-10V en la variante europea EN 60929) utiliza dos cables dedicados de baja tensión, separados de la red de 230 V. El regulador entrega una tensión variable entre 0 y 10 V DC que el driver interpreta como comando de luminosidad: 10 V = 100%, 1 V = mínimo, 0 V = apagado (o mínimo, según la variante).

Ventajas

• Excelente fiabilidad: protocolo sencillo, robusto, inmune a pequeñas interferencias
• Buena profundidad de regulación (1-100%)
• Coste contenido para instalaciones medias
• Difundido en el ámbito industrial, almacenes, naves, iluminación técnica

Limitaciones

• Requiere cableado adicional dedicado (2 cables más)
• Solo regulación de grupo: todos los equipos conectados a la misma línea tienen el mismo nivel
• Sin feedback del driver
• Sin direccionamiento individual, sin escenas complejas, sin ajuste cromático
• Polaridad de la señal crítica (error de cableado = driver al 100% o apagado)

DALI: digital bidireccional

DALI (Digital Addressable Lighting Interface) es el protocolo digital dedicado a la iluminación estandarizado IEC 62386. Opera sobre 2 cables dedicados de baja tensión (16 V DC), soporta hasta 64 direcciones individuales por línea, 16 grupos y 16 escenas. Es bidireccional: el driver responde al master proporcionando estado, nivel actual, errores, horas de funcionamiento (DALI-2 y D4i).

Ventajas

• Direccionamiento individual de cada equipo
• Excelente profundidad de regulación (0,1-100% con curva logarítmica)
• Escenas, grupos, sensores, regulación daylight, ajuste cromático (DT8)
• Feedback bidireccional: diagnóstico, contadores, asset reporting (D4i)
• Interoperabilidad garantizada entre fabricantes certificados DiiA (DALI-2)
• Polaridad no crítica en DALI-2

Limitaciones

• Coste de los dispositivos superior a TRIAC y 0-10V (15-25% más)
• Requiere configuración inicial (herramienta del fabricante o ETS vía gateway)
• Velocidad de actualización contenida (1200 bit/s): no apto para efectos cromáticos dinámicos complejos
• Límite de 64 direcciones por línea (más allá se necesita gateway multilínea)

Para profundizar en la comparación con la domótica horizontal lee también DALI vs KNX.

DMX512: digital de alta velocidad para arquitectura dinámica

DMX512 (USITT DMX512-A, estándar ANSI E1.11) nació en 1986 para el control de la iluminación escénica (teatro, conciertos). Opera a 250 kbit/s sobre cable apantallado RS-485, soporta 512 canales por universo, actualizados a 44 Hz. Cada "canal" es un valor 0-255 (8 bits) o 0-65535 (16 bits) que puede representar luminosidad, color R/G/B, posición de una cabeza móvil, etc.

Hoy DMX se utiliza ampliamente en iluminación arquitectónica dinámica: fachadas RGB/RGBW, fuentes luminosas, monumentos iluminados con escenas programadas, retail experiencial, parques temáticos.

Ventajas

• Altísima velocidad de actualización (44 Hz): ideal para cambios de color fluidos
• Resolución fina (16 bits posible): regulación imperceptible, transiciones cromáticas perfectas
• 512 canales por universo, universos múltiples combinables
• Ecosistema vastísimo de consolas, software y dispositivos
• DMX-RDM añade bidireccionalidad (diagnóstico, configuración remota)

Limitaciones

• Cableado dedicado apantallado RS-485 (resistencia de terminación de 120 Ω obligatoria)
• Topología estrictamente en cadena (daisy-chain), no en estrella
• Configuración de canales manual mediante DIP-switch o software
• Coste elevado para instalaciones puramente de iluminación funcional
• No gestiona sensores de presencia, daylight, energy reporting

Tabla comparativa TRIAC vs 0-10V vs DALI vs DMX

Flicker, calidad de la regulación e impacto visual

La calidad real de un sistema de regulación no se mide solo por la profundidad sino por la estabilidad óptica:

• Flicker percent (%): amplitud de la oscilación luminosa. Por debajo del 8% es imperceptible, por encima del 30% es crítico para la salud visual.
• Flicker index: integral de la oscilación, normalizado IEEE 1789-2015.
• Stroboscopic Visibility Measure (SVM): probabilidad de percibir efectos estroboscópicos sobre objetos en movimiento. El Reglamento UE 2019/2020 impone SVM ≤ 0,4 al 100% de intensidad desde septiembre de 2024.

TRIAC tiende a tener flicker visible a baja intensidad (10-25%); 0-10V con drivers de calidad alcanza flicker <5%; DALI y DMX con drivers flicker-free (PWM ≥ 1000 Hz o CCR puro) llegan a flicker <1%, indispensable para entornos de vídeo, fotografía, sanidad y escuelas. Todos los drivers regulables Ledpoint declaran en ficha técnica el flicker percent, SVM y frecuencia PWM.

Escenarios de aplicación: cuál elegir

TRIAC: viviendas con reguladores de pared tradicionales, retrofit de lámparas halógenas, pequeños locales comerciales con un regulador central, B&B y pequeña hostelería.

0-10V: almacenes con regulación daylight de grupo, naves industriales, iluminación técnica exterior (aparcamientos, plazas), instalaciones sencillas con pocas zonas homogéneas.

DALI-2: oficinas, retail, hoteles, restaurantes, escuelas, sanidad, edificios terciarios de prestigio, cualquier instalación donde se necesite direccionamiento individual, sensores integrados, escenas, ajuste cromático. Estándar de facto para iluminación profesional.

DMX512: fachadas arquitectónicas dinámicas, iluminación de monumentos con escenas nocturnas programadas, fuentes luminosas, retail experiencial (boutiques de lujo, concept stores), parques temáticos, museos interactivos, teatros, eventos e instalaciones temporales.

Arquitecturas híbridas: en smart buildings complejos es frecuente encontrar KNX + DALI + DMX coexistiendo vía gateways: KNX gestiona la automatización general, DALI la iluminación funcional, DMX la parte escenográfica.

Normativas y estándares

Los sistemas de regulación se rigen por las siguientes normas:

• TRIAC: ningún estándar internacional específico; compatibilidad a nivel de producto. Referencia general IEC 61347 sobre drivers.
• 0-10V: EN 60929 Annex E (variante europea 1-10V), ESTA E1.3 (variante americana 0-10V).
• DALI: IEC 62386 (todas las partes). Certificación DiiA para DALI-2.
• DMX: USITT DMX512-A, ANSI E1.11 (DMX), ANSI E1.20 (RDM).
• Flicker y SVM: Reglamento UE 2019/2020 (Ecodiseño para fuentes luminosas), IEEE 1789-2015, EN 12464-1 para los requisitos de flicker en lugares de trabajo.

Caso de estudio Ledpoint

FAQ

¿Cuál es la diferencia entre TRIAC, 0-10V, DALI y DMX?

TRIAC es analógico y corta la fase de la red de 230V (retrofit). 0-10V utiliza una señal analógica de baja tensión en 2 cables dedicados. DALI es digital y bidireccional, con direccionamiento individual de los equipos. DMX512 es un broadcast digital a 250 kbit/s, nacido para el espectáculo y hoy utilizado para iluminación arquitectónica RGB y dinámica.

¿Cuál es el mejor sistema de regulación para el hogar?

Para uso residencial, TRIAC sigue siendo el estándar más sencillo y económico, compatible con los reguladores de pared tradicionales. Sin embargo, hay que verificar la compatibilidad del driver LED con el regulador: no todos los LED TRIAC regulan correctamente hasta cero. Para instalaciones residenciales de alta gama se utiliza cada vez más DALI.

¿Por qué TRIAC da problemas de parpadeo (flicker) con los LED?

TRIAC fue diseñado para lámparas halógenas resistivas: los LED, al ser cargas capacitivas de bajo consumo, pueden entrar en conflicto con el corte de fase y producir parpadeo, zumbido o inestabilidad a baja luminosidad. Deben utilizarse drivers LED declarados expresamente como 'TRIAC dimmable' y reguladores compatibles con cargas LED.

DALI o 0-10V: ¿cuál elegir para una oficina?

DALI es preferible para oficinas de tamaño medio-grande: permite direccionamiento individual, escenas, sensores, ajuste cromático y feedback. 0-10V es válido para instalaciones sencillas en zonas homogéneas con regulación de grupo (por ejemplo, open space con una única franja daylight). DALI cuesta un 15-25% más pero ofrece una flexibilidad muy superior.

¿DMX es solo para espectáculos o también para arquitectura?

DMX nació para iluminación escénica (teatro, conciertos) pero hoy se utiliza ampliamente en iluminación arquitectónica dinámica RGB/RGBW, fachadas luminosas, fuentes, iluminación monumental y parques temáticos. Permite la actualización de valores a 44 Hz, ideal para efectos cromáticos fluidos. DMX-RDM añade el feedback bidireccional.

¿Puedo mezclar diferentes sistemas de regulación en la misma instalación?

Sí, mediante gateways dedicados: existen convertidores DALI/0-10V, DALI/DMX, KNX/DALI, KNX/DMX. Es una práctica habitual en instalaciones complejas (hoteles, museos, retail premium) donde DALI gestiona la iluminación funcional y DMX la parte escenográfica/arquitectónica, supervisados por un bus KNX.

¿Cuál es la profundidad de regulación real de cada sistema?

TRIAC típicamente 10-100% (raramente baja del 5%). 0-10V analógico 1-100%, con límite inferior variable según el fabricante. DALI digital 0,1-100% (curva logarítmica, percibida como lineal). DMX 0-100% con resolución de 8 o 16 bits (256 o 65.536 niveles). DALI y DMX a 16 bits ofrecen la regulación más fluida.

¿Qué sistema es más adecuado para iluminación arquitectónica exterior?

Para iluminación arquitectónica estática: DALI-2. Para iluminación dinámica con cambios de color, escenas programadas, sincronización con música o eventos: DMX512 o DMX-RDM. Para instalaciones mixtas de fachada + interiores de alta gama se suele utilizar una arquitectura KNX + DALI + DMX en subredes dedicadas.

¡No existe el mejor protocolo, existe el entorno a medida!

No existe un protocolo "mejor" en absoluto: existen los protocolos adecuados para cada aplicación. Regla práctica Ledpoint: TRIAC para residencial y pequeños retrofits; 0-10V para instalaciones industriales en zonas sencillas; DALI-2 como estándar profesional para terciario, retail, hostelería y sanidad; DMX512 para iluminación arquitectónica dinámica y espectáculo. En todos los casos, elegir drivers con flicker <5% y SVM <0,4 para garantizar calidad visual y conformidad normativa. Para instalaciones complejas, evaluar arquitecturas híbridas con gateways dedicados.
