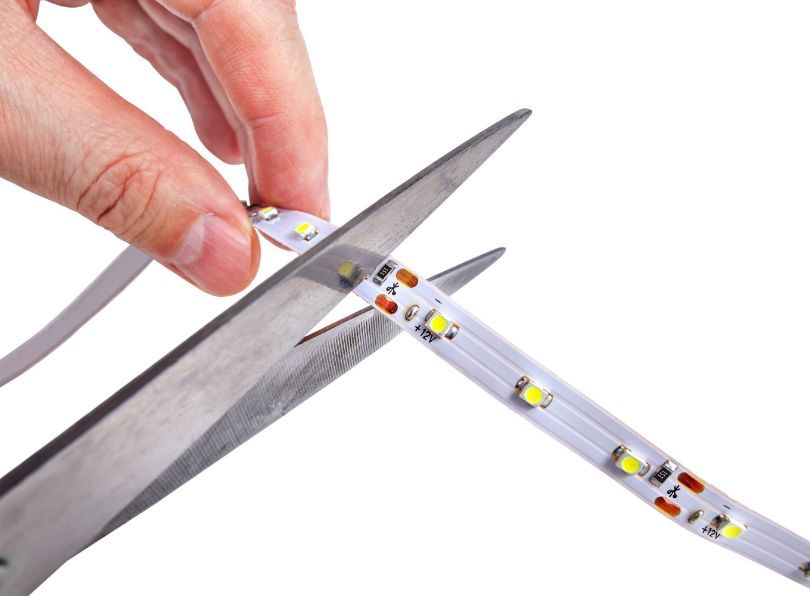

Cortar tiras de LED sin cometer errores

A menudo nos preguntan cómo cortar tiras LED sin cometer errores, y esto se debe a que más del 60% de las averías prematuras de las tiras LED son causadas por cortes incorrectos y conexiones deficientes. Después de muchos años de experiencia y asesoramiento, decidimos crear esta pequeña guía para facilitar a los usuarios la fase de corte.

Muchos piensan que una tira LED es simplemente una cinta con luces pequeñas, cuando en realidad es un circuito electrónico complejo y miniaturizado. Manipularla sin el conocimiento adecuado es la forma más segura de comprometer su funcionalidad y longevidad. Después de muchos años de experiencia y asesoramiento, decidimos crear esta pequeña guía para facilitar a los usuarios la fase de corte.

Por qué cortar tiras LED sin equivocarse no es algo obvio

Antes de tomar las tijeras, es necesario tener claro qué es lo que se va a cortar. Una tira LED es un circuito impreso flexible (PCB). En él, los LED y las resistencias están montados en grupos en paralelo llamados "módulos" o "segmentos". Cortar en el punto equivocado interrumpe el recorrido eléctrico y, en consecuencia, la tira LED no se enciende.

Uno de los errores más comunes que encontramos al proporcionar asistencia es el de cortar "a ojo" porque la tira parece continua. En realidad, las líneas de corte siempre, pero siempre, están indicadas por un símbolo (unas tijeras o una línea discontinua) y por puntos de soldadura en cobre.

Algunos datos técnicos

Cada tira tiene sus propias especificaciones; por eso, en nuestro catálogo es posible encontrar fichas técnicas completas. Es muy importante, antes de cortar y conectar tiras LED, tener en cuenta lo siguiente:

Parámetro	Qué indica	Ejemplo (LED 4000K)	Qué ocurre si no se tiene en cuenta
Tensión (V)	12V, 24V, 230V. Determina el transformador y la caída de tensión.	24V DC	Si alimentas una de 24V con 12V, luz tenue o nula. Si haces lo contrario, quemas todo al instante.
Densidad de LED (LED/m)	Número de LED por metro lineal: 30, 60, 120, 240.	120 LED/m	Determina el brillo y la frecuencia de los puntos de corte. A 120 LED/m, se corta cada 2,5 cm.
Potencia (W/m)	Consumo por metro. Fundamental para dimensionar el transformador.	28,8 W/m	Transformador insuficiente = sobrecalentamiento y vida útil reducida drásticamente.
Grado de protección (IP)	Grado de resistencia al polvo y al agua (ej. IP20 para interiores, IP67/68 para exteriores/baños).	IP67 (Impermeable)	Al cortar una tira IP67, DEBES restaurar el sellado con silicona o pegamento en caliente en el corte.
Longitud máxima	Metros máximos que puedes conectar en serie a una única salida del transformador.	10 m para 24V (con transformador central)	Superar la longitud causa caída de tensión: los LED al final serán más amarillos y menos brillantes.

Cortar tiras LED: dónde hacerlo y dónde nunca cortar las tiras

Ahora pasemos a revisar el momento del corte y las precauciones que hay que tener en cuenta, sin improvisar esta operación con el bricolaje.

Cómo identificar los puntos donde cortar tiras LED

Método 1 (visual): busca los dos puntos de contacto en cobre (pad) y la línea discontinua o el símbolo de las tijeras. Entre los dos pads hay una zona "neutra" sin componentes. Este es el punto donde es posible cortar.

Método 2 (medición): si la impresión es poco clara, mide. Para nuestras tiras hay varios puntos de corte, siempre indicados en la ficha técnica. Usa un calibre o una cinta métrica para determinar cuál es el punto sobre el que actuar.

En tiras de alta densidad (240 LED/m), los puntos de corte están muy juntos. Por lo tanto, recomendamos utilizar una lupa para estar seguros de cuál es la posición exacta para cortar tiras LED. Un corte de 1 mm fuera de lugar puede dejar inutilizables varios LED.

Otras herramientas necesarias para cortar tiras LED

Herramienta	Modelo	Por qué usarla
Cúter con hoja muy afilada	Olfa ART-1 con hojas intercambiables	Un corte limpio y perpendicular evita arrancar los circuitos de cobre. Las tijeras crean microfisuras.
Regla metálica pesada	Regla de acero de 30 cm	Guía el cúter y asegura un corte recto al milímetro. Las de plástico se doblan.
Soldador con temperatura controlada	Weller WE 1010 con punta fina de 1-2 mm	La soldadura con estaño es la única forma de conseguir una conexión permanente y de baja resistencia. Temperatura: 300-320 °C.
Conectores (alternativa a la soldadura)	Conectores de clip de 4 pines para LED	Para pruebas rápidas o instalaciones temporales. A largo plazo, la soldadura es siempre más fiable.

Cómo cortar tiras LED paso a paso

FASE A: Preparación

Apaga y desconecta siempre el transformador. Limpia la superficie de los pads de cobre con una gota de fluido de soldadura para electrónica y un bastoncillo de algodón. Elimina el óxido y garantiza una soldadura perfecta.

FASE B: Corte

Coloca la regla metálica exactamente sobre la línea de corte.
Con el cúter, haz 3-4 pasadas firmes, aumentando gradualmente la presión. No intentes cortar de una sola pasada.
Inspecciona el corte: los dos pads de cobre a cada lado deben estar intactos y brillantes.

Atención a la polaridad: en tiras monocolor, el pad marcado "+" o con cable rojo es el ánodo. El marcado "-" o con cable negro es el cátodo. En tiras RGB/RGBW, la sigla es estándar: R (Rojo), G (Verde), B (Azul), W (Blanco), + (Ánodo común). Invertir la polaridad en LED monocolor = ningún daño, no se enciende. Invertir canales en RGB = colores incorrectos.

FASE C: Soldadura

Estaña ligeramente los pads en la tira y los cables que usarás.
Coloca el cable estañado sobre el pad. Acerca la punta del soldador (320 °C) durante 1-2 segundos hasta que el estaño de ambos elementos se funda.
Retira el soldador y mantén el cable quieto otros 2 segundos mientras el estaño se solidifica.
El resultado debe ser una "gota" brillante y cóncava. Si es opaca y granulosa (fría) o con forma de bola (poco fluido), repite.

Esquema de conexión para unir las tiras

Hay varias formas de conectar y alimentar las tiras LED. Para garantizar instalaciones sin caída de tensión, por ejemplo, se puede optar por una alimentación en ambos extremos (dual-end power feeding). Para tiras de más de 5 m, esto se puede realizar conectando el transformador tanto al principio como al final de la tira. Esto equilibra la resistencia del circuito y evita el efecto degradado o la interrupción de la luz a mitad de la tira.

Ejemplo de instalación de una tira de 10 m, 24V, 28,8 W/m

Potencia total: 10 m * 28,8 W/m = 288 W.
Un único transformador de al menos 350 W (dejar al menos un 20% de margen).
División de los dos cables (calibre mínimo 1,5 mm² para 24V) desde el transformador.
Conexión de los cables: uno al principio y otro al final de la tira de 10 m, respetando las polaridades.
Uso de un controlador regulable (ej. con protocolo DALI o 0-10V) en solo uno de los dos lados, nunca en ambos.

Errores que evitar al cortar tiras LED

Cortar en curvas: las tiras LED se doblan, no se cortan en arco. Para curvas, usa cortes rectos y reconecta con cables flexibles. Existe un ángulo mínimo de curvatura (radio de curvatura), siempre hay que verificarlo en las fichas técnicas o consultarlo con el personal.
Sobrecargar el transformador: un transformador de 100 W que alimenta 130 W entra en protección o se quema. Siempre es bueno calcular con atención la potencia necesaria, como ya explicamos anteriormente. Puedes volver a leer el artículo haciendo clic aquí.
Mezclar tiras de lotes diferentes en la misma instalación: pequeñas variaciones de producción pueden crear diferencias de tono (pasos MacAdam). Usa rollos del mismo lote (código de lote) para una habitación.
Instalar tiras IP67 en el interior de perfiles de aluminio sin ventilación: El calor se acumula y la vida útil se reduce en un 70%. Para los perfiles, elige tiras no impermeabilizadas (IP20) o usa perfiles con difusor y ventilación.

Preguntas frecuentes

P: ¿puedo conectar en serie dos tiras cortadas de 5 m para hacer 10 m?
R: sí, pero solo si la tensión es de 24V y si la conexión eléctrica entre las dos tiras se hace con cables de sección adecuada (1,5 mm²). Es mejor alimentar también a mitad del recorrido.

P: la cinta adhesiva de doble cara ya no agarra, ¿qué hacer?
R: la cinta es para posicionamiento, no para sujeción permanente. Para instalaciones definitivas, usa los perfiles de aluminio Ledpoint con tapa difusora. Fijan, enfrían y mejoran la luz.

P: después del corte, los primeros 3 LED después del corte son más débiles, ¿por qué?
R: has cortado demasiado cerca del pad, dañando la pista que alimenta ese segmento. Corta el segmento siguiente y empieza de nuevo. Los LED son muy delicados.

Cortar tiras LED: una operación que no hay que subestimar

Cortar y conectar una tira LED no es un paso simple y banal que hacer rápidamente. Un corte preciso y una conexión de baja resistencia no son opcionales: son el requisito previo para tener luz uniforme, cero parpadeos, máxima eficiencia y una vida útil que alcance (y supere) las 30.000 horas indicadas en la ficha técnica.

Cada vez que te acercas a una tira LED con tijeras o un soldador en la mano, estás interviniendo en un circuito electrónico. El respeto de sus características intrínsecas —los puntos de corte, la tensión, la sección de los conductores— es lo que separa un resultado amateur, destinado a dar problemas, de un trabajo limpio y profesional del que podrás estar orgulloso durante años.
