Gestión térmica en luminarias LED: impacto en la vida útil y el rendimiento

Gestión térmica en sistemas LED

En el mundo de la iluminación de estado sólido, la gestión térmica constituye la disciplina fundamental encargada del control y la eliminación del calor generado por los diodos emisores de luz. Contrariamente a la percepción común, los LED producen una cantidad significativa de energía térmica que, si no se gestiona adecuadamente, compromete irreversiblemente el rendimiento del sistema. Por lo tanto, la correcta gestión térmica de los LED no es un accesorio opcional, sino una necesidad ingenieril imprescindible para garantizar inversiones duraderas y eficientes.

¿Qué es la gestión térmica?

La gestión térmica (thermal management) es el conjunto de técnicas, metodologías y componentes destinados al control, redistribución y disipación del calor generado por un dispositivo electrónico o electromecánico. En el contexto específico de la iluminación LED, esta disciplina se centra en la optimización de la transferencia térmica desde los semiconductores al entorno circundante, manteniendo las temperaturas operativas dentro de los rangos de seguridad establecidos por los fabricantes. Un sistema eficaz de disipación de energía térmica actúa como el sistema inmunológico del producto, previniendo el deterioro prematuro y manteniendo las especificaciones técnicas originales.

Fundamentos físicos del calentamiento en los LED

Los diodos emisores de luz convierten la energía eléctrica en energía luminosa con una eficiencia que normalmente varía entre el 30% y el 50% en productos comerciales de alta calidad. El porcentaje restante, comprendido entre el 50% y el 70% de la energía de entrada, se transforma en energía térmica que debe ser expulsada del sistema. Este calor se genera principalmente en la unión PN del semiconductor, donde ocurre la recombinación de electrones y huecos. La concentración de calor en un área extremadamente reducida (a menudo inferior a un milímetro cuadrado) crea gradientes térmicos muy elevados que requieren soluciones de diseño sofisticadas.

¿Qué es la gestión térmica en electrónica?

En electrónica, la gestión térmica representa una subdisciplina de la ingeniería térmica aplicada específicamente a circuitos y componentes electrónicos. Se ocupa del estudio de los mecanismos de transmisión de calor (conducción, convección y radiación) aplicados a sistemas miniaturizados donde las densidades de potencia pueden alcanzar valores extremos.

La gestión térmica de PCB (printed circuit board, o circuito impreso) es una especialización que considera no solo componentes discretos como los LED, sino todo el ensamblaje, incluyendo las pistas de cobre, los sustratos dieléctricos y las posibles superficies de interfaz térmica. Un enfoque integrado de gestión térmica de PCB considera simultáneamente:

• la conductividad térmica de los materiales constitutivos;
• la geometría y el grosor de las pistas de cobre;
• la presencia y eficacia de las capas dieléctricas térmicamente conductoras;
• la disposición espacial de los componentes de alta disipación;
• las interfaces térmicas entre el PCB y el sistema de refrigeración.

Temperaturas de unión: dónde nace el problema térmico

Para comprender plenamente el reto ingenieril de la gestión térmica en los LED, es necesario centrarse en el microcosmos donde se genera el calor: la unión del semiconductor. Este punto, diminuto pero crítico, es el epicentro de toda consideración sobre disipación y longevidad del componente. Mientras que la temperatura ambiente o la del disipador son parámetros medibles y a menudo monitoreados, la temperatura de unión (T_j) representa la variable de estado fundamental, el verdadero termómetro de la salud del LED.

Su control es una necesidad práctica que determina la velocidad de degradación de los materiales, la magnitud del desplazamiento cromático y el riesgo de fenómenos catastróficos como la fuga térmica (thermal runaway). En esta sección, analizaremos en profundidad qué es exactamente este parámetro, cómo se relaciona con la potencia eléctrica de entrada y con la eficacia del sistema de disipación de energía térmica, y cuáles son los valores umbral que separan una operación segura de un deterioro acelerado, basándonos en modelos físicos consolidados y datos experimentales del sector.

¿Qué es la temperatura de unión?

La temperatura de unión (Tj) es el parámetro fundamental en la gestión térmica de los LED, representando la temperatura real del semiconductor en el punto donde ocurre la emisión luminosa. Esta medida, expresada en grados Celsius (°C), no es directamente accesible mediante mediciones no invasivas, sino que debe calcularse o estimarse a través de modelos térmicos que consideran la resistencia térmica entre la unión y el punto de medición. La temperatura de unión influye directamente en:

• la eficiencia cuántica interna del semiconductor;
• la longitud de onda dominante de la emisión (desplazamiento cromático);
• la tasa de degradación del material fotoeléctrico;
• la probabilidad de fallos catastróficos como la fuga térmica (thermal runaway).

¿Cuál es la temperatura máxima de unión?

La temperatura máxima de unión (Tjmax) es especificada por los fabricantes de LED en las hojas técnicas (datasheets) y representa el límite absoluto más allá del cual el componente sufre daños irreversibles en tiempos muy breves. Para la mayoría de los LED de alta calidad destinados a iluminación, este valor suele situarse entre 125°C y 150°C, con algunas excepciones que alcanzan los 180°C en productos especializados.

Sin embargo, la mejor práctica en ingeniería de iluminación sugiere operar significativamente por debajo de este límite, preferiblemente manteniendo la temperatura de unión por debajo de los 85°C para garantizar una vida útil prolongada. Según las curvas de degradación acelerada publicadas por instituciones como la Illuminating Engineering Society (IES), cada reducción de 10°C en la temperatura de unión duplica aproximadamente la vida útil esperada del LED.

Gestión energética y gestión térmica: dos disciplinas interconectadas

En el panorama del diseño avanzado de iluminación, la gestión energética y la gestión térmica emergen no como dominios separados, sino como dos caras inseparables de la misma moneda ingenieril. Esta sección explora la profunda sinergia que vincula la gestión optimizada del flujo energético con la capacidad de controlar y disipar el calor generado. Comprender esta interconexión es fundamental: cada vatio ahorrado mediante una gestión energética eficiente equivale, en términos prácticos, a un vatio menos de energía térmica que el sistema de disipación debe gestionar.

Por el contrario, una gestión térmica superior mantiene baja la temperatura de unión, preservando la eficiencia cuántica del semiconductor y reduciendo así el porcentaje de energía convertida en calor. Analizaremos cómo un enfoque integrado, que considere simultáneamente la alimentación, la eficiencia del driver, la topología del circuito y la vía de conducción del calor, representa el único camino para desarrollar sistemas LED que maximicen simultáneamente la eficiencia luminosa (lm/W), la fiabilidad y la vida útil, transformando una limitación térmica en una oportunidad de optimización sistémica.

¿Qué se entiende por gestión energética?

La gestión energética en sistemas LED abarca la optimización global del flujo energético desde la fuente de alimentación hasta la conversión en luz visible. Este enfoque holístico considera no solo la eficiencia electro-óptica del diodo, sino también las pérdidas en fuentes de alimentación, cableados y sistemas de control. Un aspecto fundamental de la gestión energética es reconocer que la energía térmica representa la principal forma de energía "desperdiciada" en el proceso de conversión. Por lo tanto, una gestión energética eficaz no puede prescindir de una gestión térmica igualmente eficaz, creando una sinergia en la que cada vatio ahorrado en calor generado es un vatio menos que disipar.

Fuga térmica (Thermal runaway): el fenómeno a evitar

Entre las consecuencias más peligrosas de una gestión térmica inadecuada en sistemas LED, el fenómeno de la fuga térmica (thermal runaway) representa un escenario crítico de inestabilidad que puede provocar en pocos segundos el fallo completo del componente. A diferencia de los procesos de degradación gradual, la fuga térmica es un evento repentino y autoalimentado, una reacción en cadena térmica en la que el aumento de temperatura provoca un incremento de la potencia disipada, lo que a su vez genera un mayor aumento térmico exponencial.

Este círculo vicioso, si no se interrumpe mediante mecanismos de protección o un sistema de disipación sobredimensionado, conduce inevitablemente a la destrucción física de la unión. En este capítulo, analizaremos en detalle las condiciones físicas y de diseño que predisponen a la fuga térmica, los mecanismos microscópicos en los semiconductores que la desencadenan (como el aumento exponencial de las corrientes de fuga con la temperatura) y las estrategias fundamentales de prevención que deben integrarse a nivel de gestión térmica de PCB, selección de materiales y diseño electrónico. Comprender y diseñar contra este fenómeno no es simplemente una buena práctica, sino un imperativo de seguridad y fiabilidad para cualquier aplicación profesional.

¿Cuándo ocurre la "fuga térmica"?

En los LED, la fuga térmica es especialmente insidiosa porque la resistencia térmica de la unión tiende a disminuir al aumentar la temperatura, mientras que la corriente de fuga a través del semiconductor aumenta exponencialmente. Un sistema de gestión térmica adecuadamente diseñado debe prevenir absolutamente esta condición mediante:

• resistencias térmicas unión-ambiente suficientemente bajas;
• sistemas de control de corriente que compensen las variaciones térmicas;
• materiales con coeficientes de expansión térmica compatibles;
• interfaces térmicas que mantengan sus propiedades a lo largo del tiempo.

Resistencia térmica: un parámetro fundamental

En la gestión térmica, la resistencia térmica se erige como parámetro clave, el eje a través del cual las necesidades de disipación se traducen en especificaciones de diseño concretas y verificables. Cada interfaz, cada material, cada centímetro de perfil de aluminio contribuye con su "cuota" de resistencia térmica al recorrido total, determinando en última instancia el salto térmico entre la unión incandescente y el aire ambiente.

Dominar el cálculo y la interpretación de este parámetro significa pasar de un enfoque empírico a uno científico en el diseño de sistemas de disipación. Es necesario, por tanto, descomponer el concepto de resistencia térmica en sus elementos constitutivos, definir su unidad de medida y sus implicaciones físicas, y conocer su aplicación práctica mediante el análisis del recorrido térmico típico de una tira LED montada en un perfil, utilizando herramientas útiles para realizar estimaciones precisas de la temperatura de unión en fase de diseño y seleccionar los componentes de disipación basándose en datos objetivos y no en simples suposiciones.

¿Cuál es la unidad de medida de la resistencia térmica?

La resistencia térmica (indicada como Rth o θ) mide la oposición al flujo de calor a través de un material o soporte, análogamente a cómo la resistencia eléctrica se opone al flujo de corriente. La unidad de medida en el Sistema Internacional es kelvin por vatio (K/W) o, equivalentemente, grado Celsius por vatio (°C/W). Este parámetro cuantifica el aumento de temperatura por cada vatio de potencia disipada. En sistemas LED, normalmente se consideran distintas resistencias térmicas en serie:

• Rth(j-sp): resistencia térmica unión-punto de soldadura;
• Rth(sp-b): resistencia térmica punto de soldadura-base (del LED);
• Rth(b-h): resistencia térmica base-disipador;
• Rth(h-a): resistencia térmica disipador-ambiente.

La suma de estas resistencias térmicas determina la temperatura de unión para una potencia disipada dada: Tj = Ta + (Rth_total × P_disipada), donde Ta es la temperatura ambiente.

Disipación en tiras LED: retos y soluciones

Las tiras LED presentan retos de disipación de energía térmica particularmente complejos debido a su geometría alargada y delgada, que limita la superficie disponible para la transferencia de calor. Además, la flexibilidad requerida en muchas aplicaciones impide el uso de materiales rígidos de alta conductividad térmica. Por lo tanto, la disipación en tiras LED debe equilibrar eficiencia térmica, flexibilidad mecánica y costos, requiriendo soluciones de diseño innovadoras. Los principales mecanismos de disipación de calor en tiras incluyen:

• conducción a través del circuito impreso flexible (FPCB);
• convección natural desde la superficie de la tira;
• radiación desde las superficies expuestas;
• conducción a través de adhesivos térmicamente conductores.

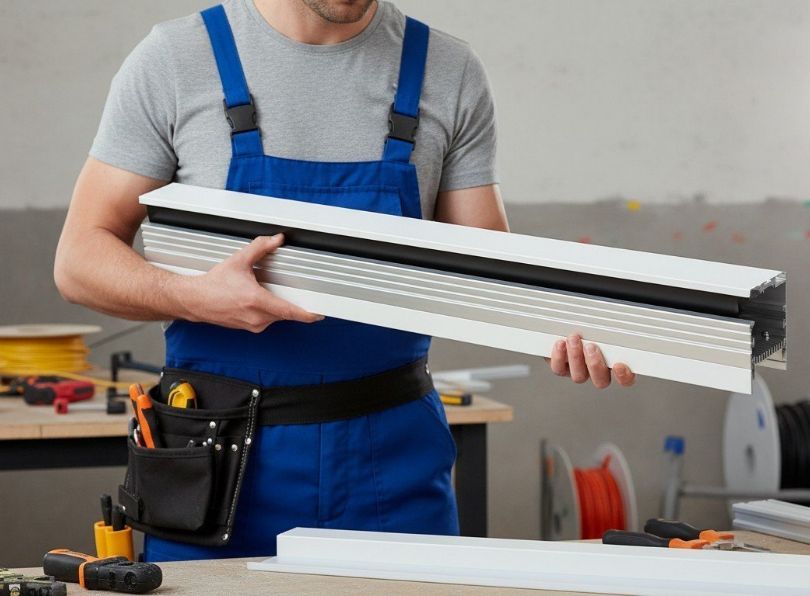

Perfiles de aluminio para LED: la solución a la gestión térmica

Los perfiles extruidos de aluminio representan la solución más eficaz para la disipación en tiras LED en aplicaciones profesionales. Estos componentes cumplen simultáneamente tres funciones críticas: protección mecánica, distribución uniforme de la luz y, sobre todo, disipación óptima de energía térmica. El principio físico detrás de su eficacia radica en la alta conductividad térmica del aluminio (aproximadamente 200–240 W/mK en las aleaciones comúnmente utilizadas) y en la gran superficie expuesta que maximiza el intercambio térmico por convección y radiación. La elección del perfil adecuado depende de:

• la potencia lineal de la tira LED (W/m);
• la tensión de alimentación (12V, 24V, 48V);
• el entorno de instalación (aire libre, empotrado, en contacto con materiales);
• los requisitos estéticos de la aplicación.

Capacidad de disipación de los perfiles: dimensiones y prestaciones

La capacidad de disipación de calor de un perfil para LED depende principalmente de sus dimensiones transversales, que determinan tanto la sección disponible para la conducción térmica como la superficie externa para el intercambio con el entorno. En general, perfiles más altos y anchos ofrecen mejores prestaciones térmicas, aunque con compromisos en tamaño y costo. La siguiente tabla ofrece indicaciones generales sobre capacidades de disipación en relación con las dimensiones:

Tabla de selección de perfiles según potencia y tensión

La siguiente tabla detallada ofrece indicaciones específicas para la selección del perfil en función de la potencia lineal y la tensión de alimentación de la tira LED, considerando un entorno de instalación en aire libre a 25°C ambiente:

Estadísticas y datos del sector

Según investigaciones realizadas por el Departamento de Energía de EE. UU. y la Agencia Internacional de la Energía, más del 50% de los fallos prematuros en sistemas de iluminación LED se atribuyen directamente a una gestión térmica inadecuada. Un estudio detallado publicado en el Journal of Solid State Lighting indica que mantener la temperatura de unión por debajo de 85°C en lugar de 105°C puede extender la vida útil de 25.000 a más de 70.000 horas, con una mejora del 180%.

En términos de eficiencia, cada reducción de 10°C en la temperatura de unión mejora la eficiencia luminosa entre un 2% y un 5%, según la tecnología LED específica. Estos datos subrayan la importancia económica de la gestión térmica, no solo como práctica técnica, sino como estrategia financiera que maximiza el retorno de la inversión en iluminación.

Impacto económico de la optimización de la gestión térmica

Un análisis coste-beneficio realizado por el Lighting Research Center muestra que la inversión en sistemas avanzados de disipación (perfiles de aluminio de calidad, interfaces térmicas optimizadas, diseño térmico integrado) representa normalmente solo el 10–20% del coste total del sistema, pero puede reducir los costes de mantenimiento y sustitución en un 60–80% durante el ciclo de vida del producto. Considerando que en aplicaciones comerciales e industriales los costes de mano de obra para la sustitución pueden superar en 10 veces el coste del producto en sí, la importancia de la gestión térmica resulta evidente no solo desde el punto de vista técnico, sino también económico.

Gestión térmica como fundamento de la calidad de los sistemas LED

La gestión térmica no es un aspecto accesorio del diseño de iluminación, sino el fundamento mismo sobre el que se construyen sistemas LED fiables, eficientes y duraderos. La correcta gestión térmica de los LED, mediante el uso de perfiles adecuadamente dimensionados, materiales de alta conductividad y diseños térmicamente optimizados, marca la diferencia entre un producto que defrauda las expectativas y otro que las supera a largo plazo.

En un mercado cada vez más consciente de la sostenibilidad y del coste total de propiedad (total cost of ownership), invertir en soluciones avanzadas de disipación no es solo una elección técnica, sino una estrategia comercial exitosa que posiciona el producto en la gama premium, donde la calidad y la durabilidad justifican e incluso superan los costes iniciales.
