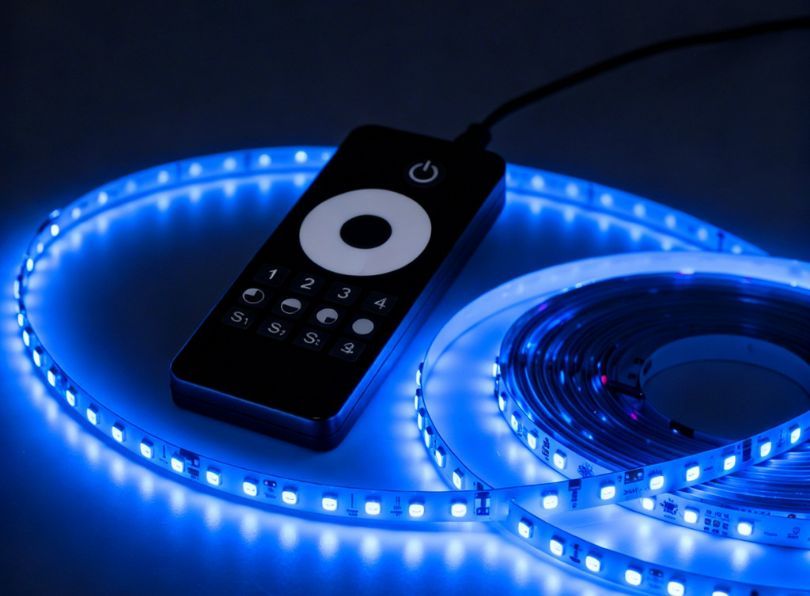

Atenuación de LED: Tabla comparativa de protocolos
La elección del protocolo de dimming para una instalación LED profesional es una decisión técnica que impacta en toda la arquitectura del sistema: desde el tipo de fuente de alimentación hasta el controlador, desde la interfaz de usuario hasta la compatibilidad con los sistemas domóticos existentes. Este artículo presenta una tabla comparativa completa de los principales protocolos de dimming LED disponibles, con una herramienta interactiva para orientarse en la elección según el tipo de instalación. El PWM (Pulse Width Modulation / Modulación por ancho de pulso) es el método de dimming más difundido en instalaciones LED residenciales y comerciales ligeras. Funciona modulando el ciclo de trabajo de la señal: a plena potencia la corriente fluye el 100% del tiempo, al 50% fluye solo la mitad del ciclo, al 0% no fluye nunca. La frecuencia de modulación determina si el parpadeo es perceptible. El protocolo DALI (Digital Addressable Lighting Interface), definido por la norma IEC 62386, es hoy el estándar de referencia para la iluminación profesional en edificios comerciales, hoteles y espacios públicos. Sus características principales son: Direccionamiento individual: cada driver DALI tiene una dirección única (0–63) en el bus, por lo que puede controlarse individualmente o en grupos. Un único bus DALI puede gestionar 64 dispositivos independientes; El protocolo DMX512 (Digital Multiplex) nació en 1986 para el control de la iluminación escénica y sigue siendo hoy el estándar de la industria del entretenimiento. Cada universo DMX tiene 512 canales, cada uno con 256 niveles (0–255). Los decodificadores DMX reciben la señal y la convierten en salidas PWM para las tiras LED. DMX es unidireccional en su versión base (RDM, Remote Device Management, añade retroalimentación opcional), pero garantiza una tasa de actualización de aproximadamente 40 frames por segundo, suficiente para efectos visuales fluidos y sincronizados. Es el protocolo elegido para instalaciones arquitectónicas dinámicas, fachadas luminosas, eventos y escenografías. El dimming PWM de alta frecuencia (≥1000Hz) es el más eficaz para eliminar el flickering. DALI implementa una curva logarítmica garantizando transición fluida. El dimming 0-10V analógico puede presentar parpadeo a bajas intensidades si la fuente de alimentación no es de calidad. DALI es un protocolo bidireccional para iluminación fija profesional, con direccionamiento individual y curva logarítmica. DMX512 es unidireccional, nacido para la iluminación escénica, con 512 canales por universo y actualización rápida para efectos dinámicos. Solo usando un driver LED compatible TRIAC. El driver anti-flicker TRIAC convierte la señal del dimmer de pared en una señal PWM para la tira. No se puede conectar un dimmer 230V directamente a la tira LED de baja tensión. → Controladores y dimmers Skydance — RF, WiFi, Bluetooth, Zigbee, DMX, DALI
Tabla comparativa de protocolos de dimming LED
Protocolo Tipo de señal Rango de dimming Curva Retroalimentación N° dispositivos Cableado Compatibilidad Ledpoint Aplicación ideal PWM Digital (0–10V o 5V) 0–100% Lineal o programable No Múltiples en paralelo 2 hilos señal + alimentación Controladores Skydance, dimmers RF/WiFi Residencial, estándar profesional 0–10V Analógico (corriente) 10–100% (mín ~10%) Lineal No Múltiples en el mismo bus 2 hilos señal + alimentación Fuentes de alimentación 0-10V Ledpoint Oficinas, sistemas BMS, KNX 1–10V Analógico (corriente) 10–100% Lineal No Múltiples en el mismo bus 2 hilos señal Fuentes de alimentación 1-10V Variante 0-10V para oficinas DALI / DALI-2 Digital bidireccional 0–100% (10.000 pasos) Logarítmica (norma IEC) Sí (diagnóstico) 64 dispositivos/bus 2 hilos bus + alimentación Decodificadores DALI Ledpoint Retail, hoteles, oficinas inteligentes DMX512 Digital unidireccional 0–100% (256 pasos/canal) Lineal (programable) No (RDM: sí) 512 canales/universo Bus DMX de 2 o 3 hilos Decodificadores DMX Ledpoint Escénico, entretenimiento, dinámico TRIAC (corte de fase) 230V AC modificado 0–100% (depende del driver) Lineal No 1 circuito por dimmer Cableado 230V existente Drivers anti-flicker 230V Retrofit, residencial simple RF (radiofrecuencia) Inalámbrico 433/868MHz 0–100% Lineal No Múltiples en la misma frecuencia Ninguno (inalámbrico) Controladores RF Skydance Residencial, instalación fácil WiFi (Tuya/Matter) Inalámbrico 2,4GHz 0–100% Lineal Limitada (estado) Ilimitados (vía cloud) Ninguno (inalámbrico) Controladores WiFi Skydance Smart home, Google/Alexa Bluetooth Inalámbrico 2,4GHz 0–100% Lineal Limitada Decenas (mesh) Ninguno (inalámbrico) Controladores BT Skydance Local sin cloud Zigbee Inalámbrico 2,4GHz mesh 0–100% Lineal Sí (mesh) Decenas (mesh) Ninguno (inalámbrico) Controladores Zigbee Ledpoint Domótica avanzada, HA
Herramienta: qué protocolo de dimming elegir
🎛️ Selector de protocolo de dimming
PWM: el método de dimming más común
Frecuencia PWM Parpadeo Adecuado para Notas < 100 Hz Muy visible No usar para iluminación Causa fatiga visual 100–500 Hz Visible en movimiento Solo uso escénico/decorativo Perceptible con cámara fotográfica 500–1000 Hz Casi imperceptible Residencial estándar Aceptable para la mayoría de usos 1000–3000 Hz Imperceptible Oficinas, residencial de calidad Recomendado para entornos de trabajo > 3000 Hz (a menudo 20kHz+) Ninguno Médico, museos, fotografía Máxima calidad visual, sin problemas con cámaras
DALI: el estándar para la iluminación profesional
Curva logarítmica: el dimming sigue una curva que replica la respuesta del ojo humano, haciendo que las transiciones sean extremadamente fluidas y "naturales";
Retroalimentación: a diferencia del PWM y del 0-10V, DALI es bidireccional: el controlador puede interrogar a cada dispositivo para conocer su estado, diagnosticar fallos y obtener información de consumo;
Escenas memorizadas: cada driver puede memorizar hasta 16 escenas luminosas, que se activan con un único comando.DMX512: el estándar del entretenimiento
Inalámbrico: WiFi, Zigbee, RF, Bluetooth comparados
Tecnología Alcance Latencia Cloud necesario Funciona offline Estándar domótica Uso ideal RF 433/868MHz 30–100m Baja No Sí Propietario Simple, fiable, sin app WiFi 2,4GHz (Tuya) 20–30m Variable Sí (cloud Tuya) Parcial Tuya / Google / Alexa Smart home consumer Bluetooth 10–30m Baja No Sí Limitado Control local, sin internet Zigbee mesh (100m+) Baja No Sí Zigbee2MQTT, HA, HomeKit Domótica avanzada, privacidad Matter/Thread mesh (100m+) Baja No (local) Sí Apple / Google / Amazon / HA Estándar futuro interoperable
Compatibilidad controladores Skydance — Tabla de protocolos
Serie controladores Tira compatible Protocolo App Canales salida Función Skydance V3 RF Monocromática (CCT) RF 2,4GHz No 2 Dimming + temperatura de color Skydance V4 RF RGB RF 2,4GHz No 3 (RGB) Color RGB + dimming Skydance V5 RF RGBW / RGBCCT RF 2,4GHz No 4–5 Color + blanco Skydance WiFi (Tuya) CCT / RGB / RGBW WiFi 2,4GHz Tuya Smart / Smart Life Variable App, Google, Alexa, Escenas Skydance Zigbee CCT / RGB / RGBW Zigbee 3.0 HA, Zigbee2MQTT Variable Domótica avanzada Decoder DMX D4 RGB DMX512 Software DMX 3 (RGB) Control escénico Decoder DMX D5 RGBW / RGBCCT DMX512 Software DMX 4–5 Control escénico color Controller DALI DA4 CCT / Mono DALI / DALI-2 Gateway DALI 4 Edificios inteligentes, KNX
FAQ sobre dimming LED
¿Cuál es el mejor método de dimming para evitar el parpadeo?
DALI y DMX: ¿cuál es la diferencia?
¿Puedo atenuar con un dimmer normal de pared 230V?
Productos para dimming
→ Fuentes de alimentación dimmables — 0-10V, DALI, con dimmer integrado
→ Fuente de alimentación con dimmer integrado — solución 2-en-1 para instalaciones compactas
Dimming LED: la importancia de elegir el protocolo correcto desde el principio
El dimming LED no es un accesorio: es un componente estructural del sistema, y como tal debe elegirse antes incluso de pedir las tiras o las fuentes de alimentación. Cambiar de protocolo una vez completada la instalación significa, en la mayoría de los casos, sustituir fuentes de alimentación, controladores y recablear tramos significativos de la instalación, un coste que supera con creces el de una elección ponderada en fase de proyecto.
La síntesis es bastante clara: PWM para todo lo residencial y domótica consumer, con la flexibilidad de elegir el protocolo inalámbrico según el ecosistema ya presente en casa, DALI-2 para entornos profesionales que requieren retroalimentación bidireccional, direccionamiento individual e integración con KNX o BMS, DMX512 para cualquier contexto donde la luz sea dinámica, coreografiada, parte de un espectáculo o de un montaje, 0-10V para instalaciones existentes donde la simplicidad analógica sigue siendo la opción más pragmática. Ningún protocolo es universalmente mejor que los demás: cada uno es óptimo en su contexto y fuera de contexto se convierte en un problema.
Si estás diseñando una instalación y todavía tienes dudas sobre el protocolo más adecuado, el equipo Ledpoint está a disposición para una consulta técnica gratuita: conocer el tipo de tira, la longitud de la instalación, el sistema domótico eventualmente presente y el presupuesto disponible es suficiente para indicarte el camino más eficiente, y hacerte evitar el clásico error de descubrir la incompatibilidad solo cuando los perfiles ya están empotrados.
