PR-CC01-06-G3: instalación y montaje
El artículo siguiente enseña el montaje del perfil PR-CC01-06-G3 (ideado en PVC para que el hormigón no corroa el aluminio).

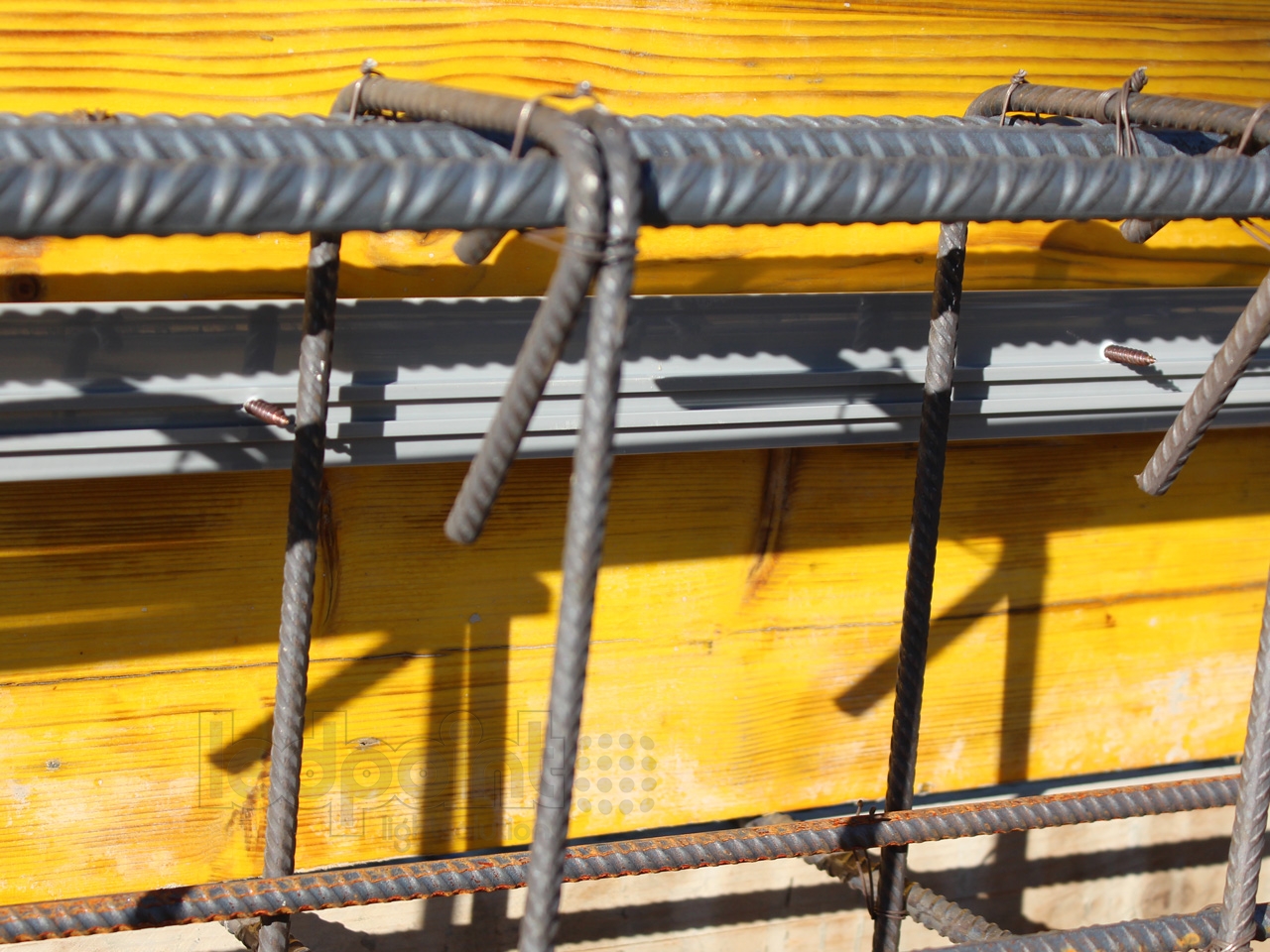

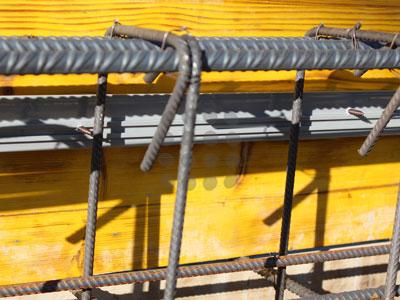

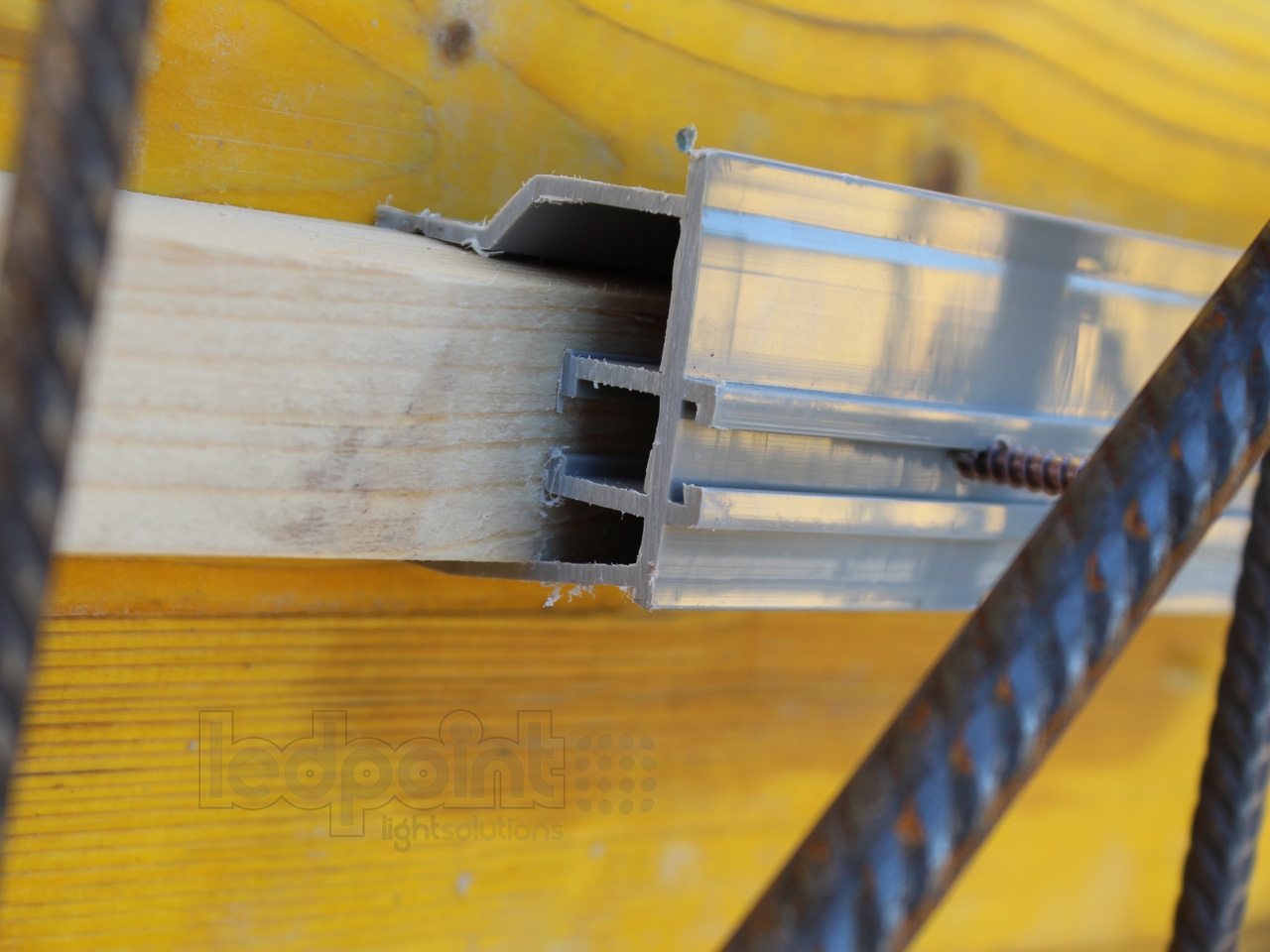

El primer paso es el montaje del perfil dentro del encofrado de madera (img.1) y la fijación al reglón (img.2) mediante un tornillo para que el perfil esté bien sujetado durante la colada de cemento (img.3)
 |  |  |
Img. 1 | Img. 2 | Img. 3 |

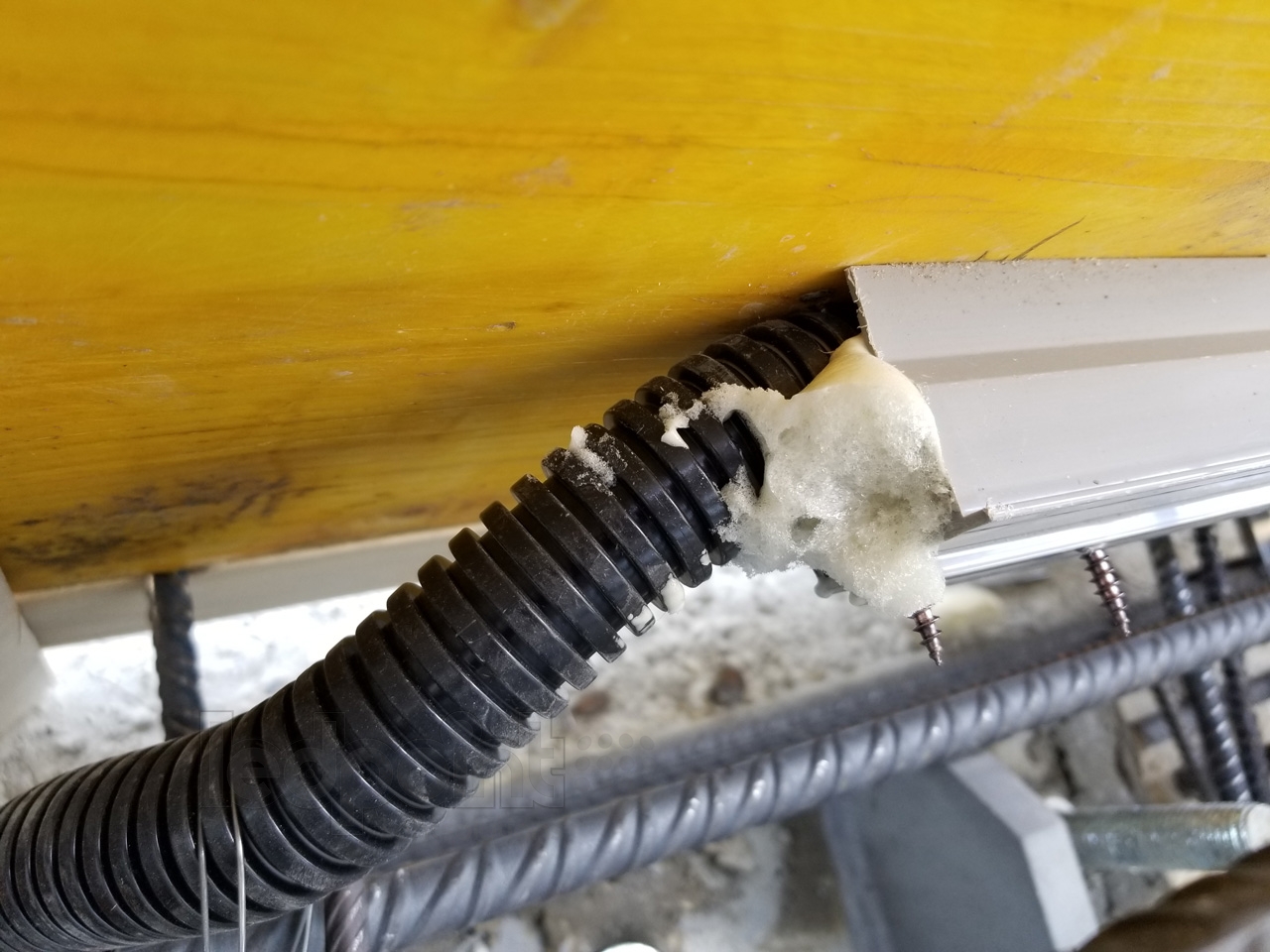

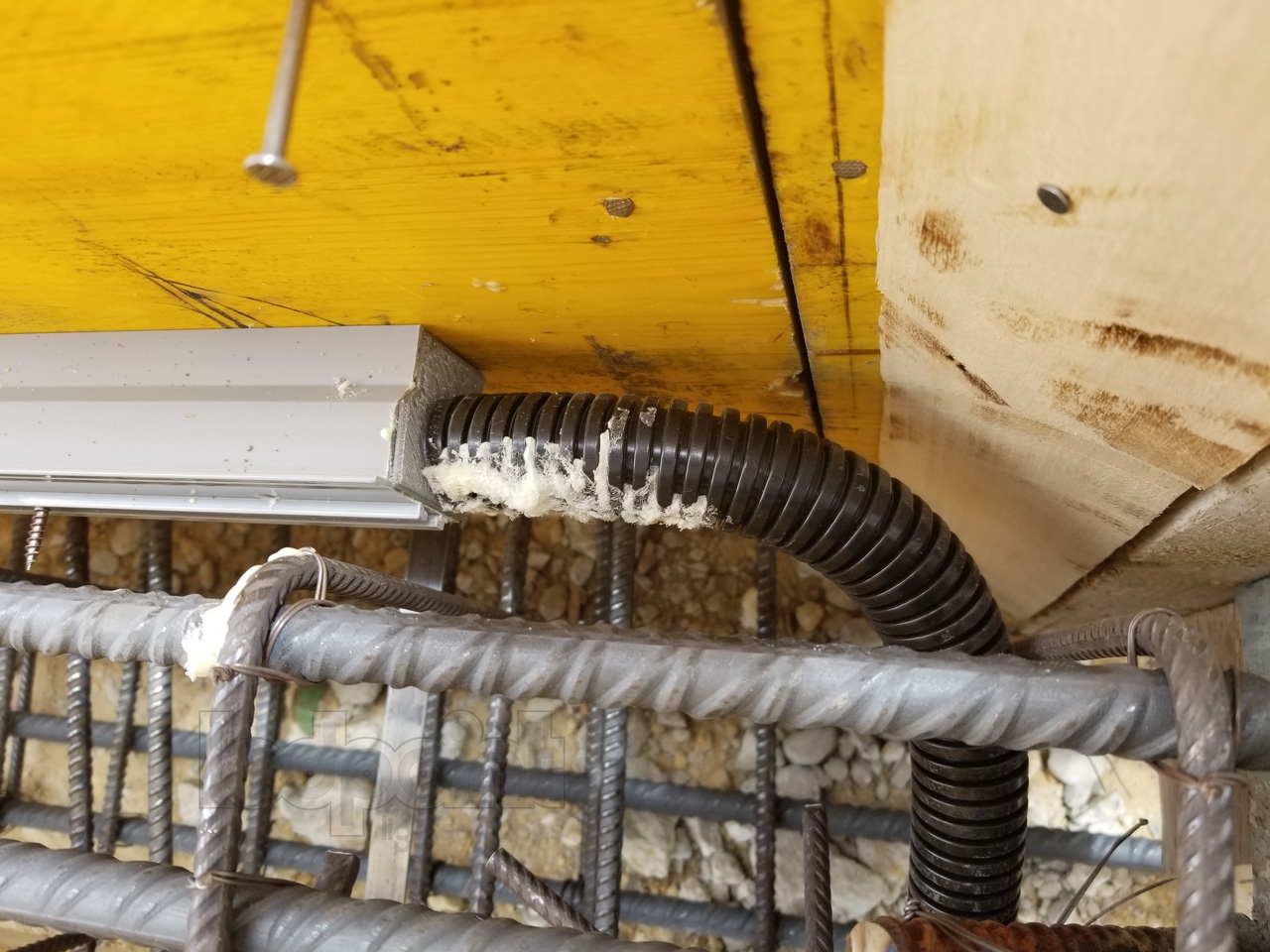

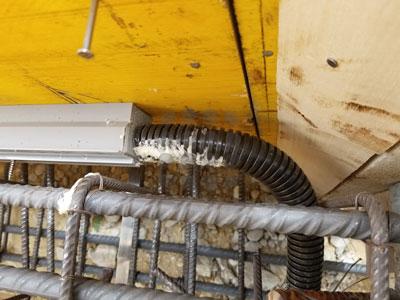

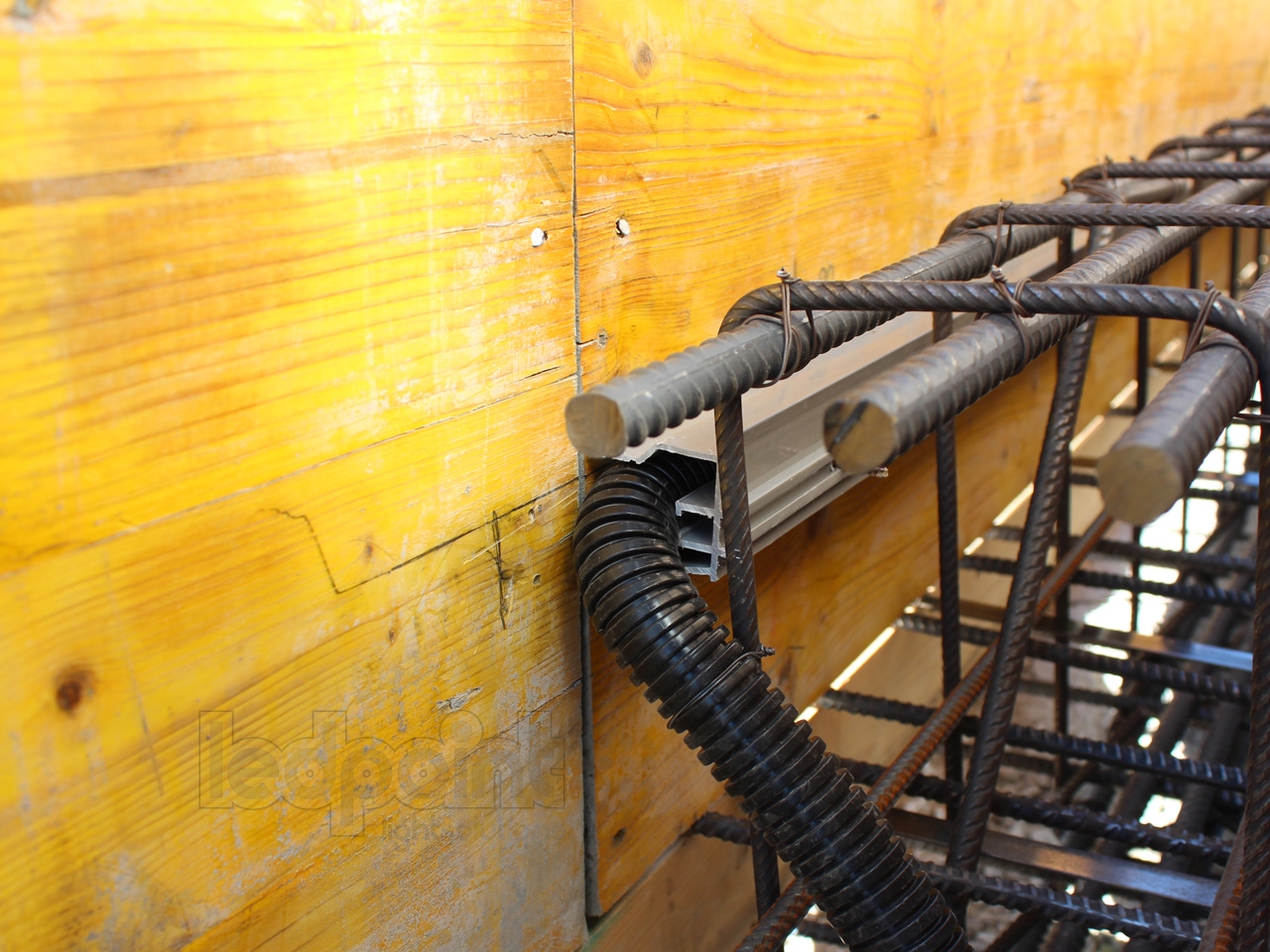

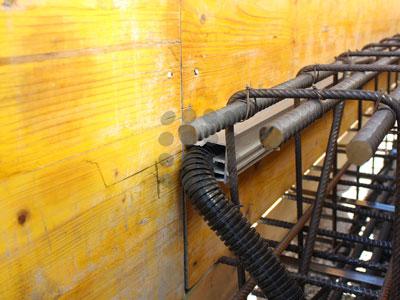

El ingreso de los cables de alimentación de la tira se realiza mediante un tubo corrugado situado en la cabeza del perfil (img.4). N.B. Nótese dos distintas aplicaciones del tubo: en la img.5a no se utiliza la tapa final, en cambio en la img.5b se utiliza la tapa final. Se recomienda utilizar la tapa ya que el grosor del cemento en el muro acabado (img.5a) es muy sútil y por consiguiente débil. En la instalación con la tapa el grosor del cemento frente al tubo corrugado será mayor y por consiguiente mucho más resistente.
 |  |  |
Img. 4 | Img. 5a | Img. 5b |

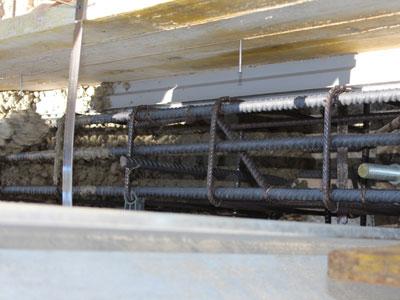

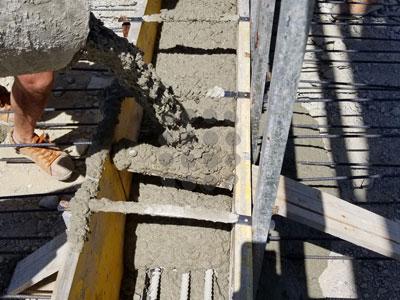

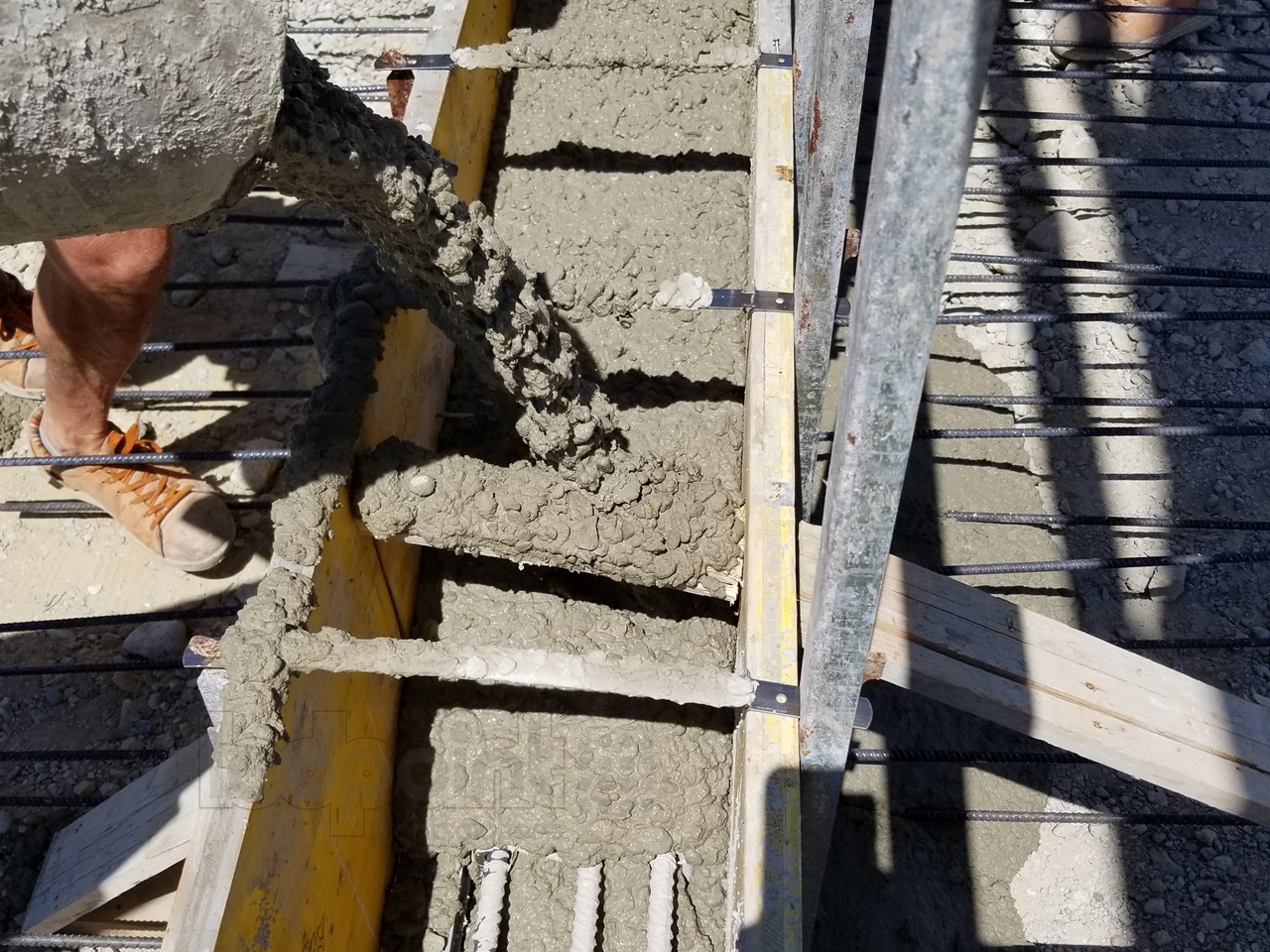

Por último se realiza una colada de cemento (img. 6a e img.6b)
 |  |
Img. 6a | Img. 6b |
Una vez que el cemento esté seco se puede instalar el difusor: el resultado será una línea de luz continua en el interior del muro.
