Luces LED de techo para exteriores: una guía completa para una iluminación segura

Este artículo, fruto de la experiencia técnica de Ledpoint, pretende ser una guía extremadamente detallada y profesional para comprender cada aspecto de la elección, instalación y mantenimiento de un plafón exterior led.

Plafones para exterior: la importancia de un diseño consciente

Analizando los distintos plafones para exterior, abordaremos no solo los productos terminados, sino sobre todo el "sistema" que está en la base de una instalación de calidad: los perfiles para LED. Veremos cómo, partiendo de una tira LED de alta calidad y combinándola con el perfil estructural y óptico adecuado, se puede realizar un plafón para exterior a medida, eficaz y duradero, capaz de resistir durante años a los agentes atmosféricos. Analizaremos las especificaciones técnicas cruciales, los materiales, las clases de protección IP y las distintas ubicaciones posibles, proporcionando una visión de 360° para profesionales y aficionados.

Plafones para exterior: por qué elegir el led

Antes de adentrarnos en los aspectos técnicos de los plafones para exterior, es bueno definir qué son los plafones para exterior y cuáles son las ventajas que estas aplicaciones pueden aportar a un ambiente outdoor.

Definición y función de los plafones para exterior

Los plafones para exterior son aparatos de iluminación pensados para ser aplicados en techos o paredes superiores, difundiendo la luz hacia abajo de manera amplia y uniforme. Cuando hablamos de plafones para exterior led, nos referimos a dispositivos específicamente diseñados para la instalación en ambientes exteriores. Su función principal es iluminar con seguridad las áreas de paso y de estancia, eliminando zonas de sombra peligrosas, disuadiendo intrusiones y prolongando la habitabilidad de los espacios exteriores más allá de la hora del atardecer. A diferencia de un foco direccional, el plafón exterior ofrece una iluminación general y envolvente.

Las ventajas irrenunciables de la tecnología LED para exteriores

La revolución LED ha hecho obsoletas para el exterior las tradicionales lámparas halógenas o de descarga. He aquí los motivos técnicos por los que los plafones para exterior led son hoy la única elección racional:

• eficiencia luminosa (lm/W) extraordinaria: como se ve en los productos Ledpoint (ej. 110 lm/W de la F52-30s), los LED transforman gran parte de la energía en luz, no en calor. Esto significa facturas reducidas y menor carga térmica en el aparato, lo que alarga la vida de los componentes;
• larga vida útil (30.000+ horas): un sistema LED de calidad, correctamente alimentado y gestionado térmicamente, supera decenas de veces la vida de una lámpara tradicional, reduciendo drásticamente costes de mantenimiento y sustitución en instalaciones a menudo difíciles de alcanzar;
• robustez y resistencia a las vibraciones: los chips LED son dispositivos de estado sólido, sin filamentos o partes de vidrio frágiles. Soportan mucho mejor golpes y vibraciones, típicos de los ambientes exteriores ventosos o sujetos a paso;
• encendido instantáneo y excelente capacidad de regulación (dimmerabilidad): se encienden a la máxima intensidad inmediatamente y son perfectamente regulables con drivers apropiados, permitiendo ajustar el ambiente y ahorrar más energía;
• compacidad y flexibilidad en el diseño: las tiras LED, corazón del sistema, son delgadas y flexibles. Esto permite integrarlas en perfiles para plafones exteriores de líneas minimalistas, creando ranuras de luz continuas y discretas.

Perfiles para LED y materiales para realizar plafones para exterior

La verdadera diferencia entre una instalación amateur y una profesional de plafones exteriores led reside en el perfil. El perfil no es un simple contenedor, sino un componente estructural, óptico y térmico fundamental.

Materiales en comparación: aluminio extruido vs. otros

Para aplicaciones exteriores, el aluminio extruido de alta calidad es el material reinante, y por muy buenas razones técnicas:

• Disipación térmica óptima (disipador de calor): el aluminio tiene una excelente conductividad térmica. El perfil funciona como disipador, absorbiendo el calor generado por los chips LED y la PCB y dispersándolo en el ambiente. Un LED que trabaja a temperaturas más bajas (en su "temperatura de unión" óptima) mantiene durante más tiempo el flujo luminoso inicial y tiene una vida útil radicalmente más larga. Un perfil de plástico, aunque sea resistente, sofocaría térmicamente los LED, llevando a una degradación prematura.
• robustez mecánica y estabilidad dimensional: resiste a la torsión, a la corrosión (si está anodizado o tratado adecuadamente) y garantiza que la estructura permanezca recta y estable en el tiempo, incluso en largos tramos.
• toma de tierra y seguridad eléctrica: los perfiles metálicos pueden ponerse a tierra, aumentando la seguridad de la instalación en ambientes húmedos.

Los perfiles de plástico o acero pintado generalmente no se recomiendan para instalaciones permanentes de calidad de plafones para exterior, a menos que estén provistos de sistemas de disipación integrados.

Estructura de un perfil técnico para exteriores

Un perfil técnico para plafones para exterior es un sistema complejo. Analicemos sus partes:

1. El cuerpo principal (perfil)

Construido en aluminio extruido, presenta una o más canaletas para alojar la tira LED. La forma y el espesor de las paredes determinan la rigidez y la capacidad de disipación. Los perfiles para exterior tienen espesores generosos (ej. 1.5-2mm).

2. La tapa (difusor)

Elemento crítico para la estética y la protección. Puede ser de PMMA (Acrílico) o Policarbonato (PC). Para exterior, el policarbonato es a menudo preferible por su mayor resistencia a los golpes y a los rayos UV. El difusor puede ser:

• Transparente: máxima transmisión luminosa, pero los LED individuales pueden ser visibles (efecto "punteado").
• Opalino (lechoso): difunde la luz de manera muy uniforme, ocultando los puntos de luz. Ideal para plafones exteriores led donde se busca una iluminación suave y sin deslumbramiento.
• Microprismático: controla el ángulo de emisión de la luz, reduciendo el deslumbramiento. Muy técnico.

3. El sistema de estanqueidad (juntas)

Aquí se juega la partida de la protección IP. Los perfiles impermeables (waterproof) para aplicación en pared o techo presentan juntas de silicona continuas entre el cuerpo y la tapa. La estanqueidad se garantiza con una presión uniforme, a menudo obtenida con clips de presión o tornillos con separadores calibrados.

4. Accesorios de fijación y cierre

Ganchos, tornillos inox A2/A4, tapas de extremo (end caps) con junta, bloques de terminales para la alimentación. Todos deben ser de material resistente a la corrosión (acero inoxidable, aluminio, plástico de calidad).

La protección lo es todo: clases IP e IK para plafones exteriores

Este capítulo es quizás el más importante para garantizar la seguridad eléctrica y la durabilidad de vuestro plafón exterior led. Elegir una protección insuficiente significa condenar la instalación a un fallo prematuro y potencialmente peligroso.

Descifrar el código IP (International Protection)

El código IP (ej. IP65, IP67) indica el grado de protección contra cuerpos sólidos (primera cifra) y líquidos (segunda cifra). Para los plafones para exterior las combinaciones mínimas son:

• IP44: protección contra objetos >1mm y salpicaduras de agua desde cualquier dirección. Es el mínimo absoluto para una instalación exterior parcialmente resguardada, por ejemplo bajo un porche profundo donde la lluvia directa no llega;
• IP65: protegido contra el polvo (no totalmente estanco, pero sin entrada dañina) y protegido contra chorros de agua desde boquillas (12.5mm) desde cualquier dirección. Es el estándar recomendado para la mayoría de plafones para exterior: plafones bajo porches, gazebos, pórticos, donde pueden ser alcanzados por lluvia y viento. La elección más segura y común;
• IP66: estanco al polvo y protegido contra chorros potentes de agua (boquillas de 12.5mm) desde cualquier dirección. Para posiciones más expuestas;
• IP67: estanco al polvo y protegido contra los efectos de la inmersión temporal (30 min a 1m de profundidad). No es necesario para la lluvia, pero indica una estanqueidad excepcional. Útil en zonas con riesgo de inundación o para una limpieza agresiva;
• IP68: estanco para inmersiones continuas más allá de 1m. Muy raro para plafones, más para focos de suelo empotrado.

Atención: la clasificación IP se refiere al sistema completo ensamblado (perfil + tapa + juntas + tapas terminales). Montar una tira LED IP20 en un perfil IP65 no hace que el sistema sea IP65. Se necesita un kit coherente.

La clase IK (resistencia a los golpes mecánicos)

A menudo descuidada, la clase IK (ej. IK08, IK10) mide la protección de los aparatos contra golpes mecánicos (ej. granizo, piedras, golpes accidentales). Se expresa en Julios (energía de impacto). Para exteriores, sobre todo a baja altura, es recomendable IK08 (5 Julios) o superior. Un difusor de policarbonato contribuye notablemente a una buena IK.

Diseñar los plafones para exterior: potencia, lúmenes y temperatura de color

Elegir el sistema adecuado de plafones exteriores led requiere cálculos precisos. No se trata de comprar "el más luminoso", sino de seleccionar la solución que proporcione la cantidad justa de luz, del color deseado, en el contexto específico.

De los lúmenes a los lux: el cálculo del flujo necesario

Los lúmenes (lm) miden el "flujo luminoso" total emitido por la fuente (ej. 1970 lm/m de la tira F52-30s). Los lux (lx) miden la "iluminancia", es decir, cuántos lúmenes llegan a una superficie (1 lx = 1 lm/m²). Para diseñar:

1. determina el nivel de iluminancia deseado (lux): una entrada de casa puede requerir 100-150 lx, un área de estar en jardín 50-100 lx, un área de paso 30-50 lx. Las normativas (UNI) proporcionan valores de referencia;
2. calcula la superficie a iluminar (m²);
3. estima el factor de utilización (CU): considera la altura de montaje, el ángulo del haz del perfil (dado por el difusor) y las reflexiones de las superficies cercanas. Para un cálculo simplificado, se puede usar un CU de 0.5-0.7 para exteriores;
4. fórmula: lúmenes totales requeridos = (lux deseados x superficie en m²) / factor de utilización (CU);
5. elige la tira LED: divide los lúmenes totales por los lm/m de la tira para obtener los metros lineales necesarios. Ejemplo: para iluminar 10 m² a 100 lx (CU=0.6): lúmenes totales = (100 x 10)/0.6 = ~1667 lm. Con la F52-30s (1970 lm/m), bastan ~0.85 metros lineales. En realidad, distribuirás más puntos de luz. Este cálculo te da la potencia global necesaria.

La elección de la temperatura de color para el exterior

Medida en Kelvin (K), define el "tinte" de la luz blanca. Para los plafones para exterior las elecciones típicas son:

• 2700K - 3000K (blanco cálido): luz acogedora, íntima, similar a las antiguas bombillas halógenas. Perfecta para crear un ambiente relajado en terrazas, gazebos y entradas de viviendas. La tira F52-30s de Ledpoint es de 3000K, ideal para este propósito;
• 4000K (blanco neutro): luz más objetiva, energizante, similar a la luz del día por la mañana. Óptima para áreas funcionales como plazas de aparcamiento cubiertas, entradas de tiendas u oficinas, donde se necesita una buena percepción de los detalles. La F52-40s es de 4000K;
• 5000K+ (blanco frío): luz muy clínica e intensa. Se usa en ámbito industrial o comercial. Para el residencial exterior puede resultar excesivamente agresiva y poco acogedora.

Consejo: para obtener una armonía visual, es mejor utilizar la misma CCT en toda un área. Las tiras "3step" (como las citadas) garantizan una tolerancia mínima en la CCT, evitando molestas diferencias de tonalidad entre un tramo y otro.

Índice de Reproducción Cromática (IRC o Ra)

El IRC mide la capacidad de la luz de revelar los colores naturales de los objetos. Un IRC >80 es bueno, >90 es excelente. Para un jardín donde se aprecian los colores de plantas y mobiliario, apostar por un IRC 90+ es una inversión que se nota. Las tiras LED de alta gama ofrecen esta característica.

Análisis de las ubicaciones y soluciones específicas

Cada ubicación exterior presenta desafíos únicos. Veamos cómo diseñar y elegir el sistema de plafones para exterior más adecuado para cada escenario.

Bajo un porche o pórtico (protección parcial)

Es la ubicación clásica. El área está parcialmente resguardada de la lluvia directa, pero expuesta a humedad, cambios térmicos, polvo y, en climas marinos, aerosol salino.

Elecciones técnicas

• Protección IP: IP44 puede ser suficiente si el porche es profundo y el viento no puede empujar la lluvia oblicua sobre el aparato. Para máxima seguridad y para porches menos profundos, IP65 es la elección recomendada sin dudas.
• Perfil e instalación: se pueden usar perfiles suspendidos (con cables) o de fijación superficial directamente al techo del porche. En este último caso, asegurarse de que el techo sea plano y que el perfil esté fijado de modo que no retenga agua en su superficie superior (agujeros de drenaje en el perfil son un plus).
• Temperatura de color: 2700K-3000K para un ambiente acogedor en la entrada de casa.
• Enfoque en la disipación: bajo un porche cerrado, la circulación de aire puede ser menor. Asegurarse de que el perfil de aluminio sea de buena sección para una disipación eficaz.

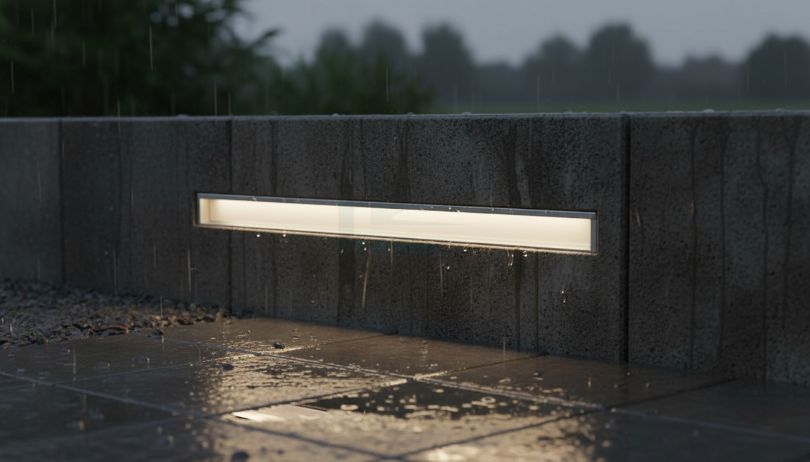

En un murete o una pared perimetral (exposición directa)

En este caso el plafón exterior led está instalado en una superficie vertical pero con orientación hacia el cielo o ligeramente inclinado. Está completamente expuesto a la intemperie.

Elecciones técnicas críticas

• Protección IP: IP65 es obligatorio. IP66 es recomendable para la máxima tranquilidad contra la lluvia intensa y el viento fuerte.
• Perfil impermeable (waterproof) para aplicación en pared: es fundamental seleccionar perfiles específicamente diseñados para montaje en pared en exterior. Estos presentan:
  • juntas de estanqueidad continuas y de alta calidad en todos los lados, especialmente a lo largo del borde en contacto con la pared.
  • sistema de fijación que no comprometa la estanqueidad. A menudo se usan tornillos pasantes con juntas de arandela bajo la cabeza, o clips que aprietan desde el interior.
  • entrada para los cables lateral o posterior con pasacables estancos (cable gland), normalmente IP67. La entrada superior debe evitarse para que no entre agua por gravedad.

En un gazebo o una pérgola (iluminación desde arriba)

El gazebo tiene un techo, a menudo de tela, madera o policarbonato. El plafón se monta en la estructura interna del techo, iluminando el área subyacente. Está protegido de la lluvia vertical, pero expuesto a humedad, condensación nocturna y quizás salpicaduras laterales.

Elecciones técnicas

• Protección IP: IP44 puede valer si el gazebo está cerrado con cortinas laterales. Para gazebos abiertos o semiabiertos, IP65 sigue siendo la elección más segura.
• Perfil y estética: aquí la estética cuenta mucho. Se pueden usar perfiles muy delgados y minimalistas, con difusores opalinos para una luz suave y sin deslumbramiento para las personas sentadas debajo. Los perfiles de suspensión directa desde el techo central crean un buen punto focal.
• Alimentación y cableado: planificar el recorrido de los cables a lo largo de las vigas del gazebo de manera ordenada y segura, usando canaletas o bridas adecuadas para exterior. La fuente de alimentación (driver) debe colocarse en un lugar seco y resguardado, posiblemente no directamente bajo el plafón si el gazebo no está totalmente cerrado.

Fachadas y bajo canalón (iluminación arquitectónica)

Los plafones exteriores led pueden usarse en serie para iluminar uniformemente fachadas o para proporcionar luz de seguridad a lo largo del perímetro de la casa, bajo los canalones.

Elecciones técnicas

• Protección IP: IP65/66 imperativos. Los canalones pueden concentrar flujos de agua importantes;
• Perfil lineal y continuidad: se usan perfiles largos (hasta 2-3m) o unibles para crear líneas de luz continuas. Las uniones entre perfiles deben ser estancas (kit de unión IP65).
• Control del deslumbramiento (UGR): para fachadas, a menudo se usan perfiles con difusores microprismáticos o vidrios satinados que dirigen la luz principalmente hacia abajo o la fachada, sin dispersarla hacia el entorno (contaminación lumínica) o hacia las ventanas de los vecinos.
• Color de la luz: 3000K o 4000K son las elecciones más comunes. 4000K puede dar un aspecto más moderno e institucional.

Instalación y mantenimiento: consejos prácticos para la durabilidad

Un proyecto perfecto puede fracasar por una instalación apresurada. Seguir estas líneas guía es crucial para el éxito a largo plazo de vuestros plafones a led para exterior.

Fase de pre-instalación: planificación

Antes de comprar los productos y proceder a la instalación es oportuno planificar cuidadosamente la colocación de todos los componentes, incluidos los accesorios eléctricos.

• Verificación de la superficie: asegúrate de que la superficie de montaje (muro, techo) sea plana, sólida y seca. Trata la madera con impregnantes, rellena las fisuras en los muros.
• Recorrido de cables y punto de alimentación: decide dónde colocar el driver (fuente de alimentación). Debe estar en un local técnico, una caja estanca IP65 o en cualquier caso en un área bien resguardada. Recuerda que el cable de baja tensión (12/24V) desde la tira al driver no debe superar ciertas longitudes (normalmente 5-10m) para evitar caídas de tensión que causen parpadeo o pérdida de potencia.
• Prueba de tierra (para perfiles metálicos): si el perfil es metálico y la instalación lo prevé, verifica la continuidad de la toma de tierra.

Fase de instalación: pasos críticos

Durante la instalación pueden surgir algunas dificultades, veamos por tanto cuáles son las mejores estrategias a poner en práctica al instalar plafones para exterior.

1. Preparación del perfil: si es necesario, corta el perfil a la longitud con una sierra para metales en frío. Lija las rebabas. Limpia el interior de la canaleta de virutas o polvo.
2. Aplicación de la tira LED: despega el respaldo del adhesivo doble cara 3M (presente en las tiras Ledpoint) y aplica la tira en el canal, presionando uniformemente. No dobles excesivamente la tira (respeta el radio mínimo de curvatura). Asegúrate de que los contactos de seccionamiento estén en los puntos correctos si debes hacer curvas o cortes.
3. Cableado y conexiones: usa cables de sección adecuada (ej. 2x0.75mm² para 24V). Las conexiones deben estar soldadas y estañadas o con conectores crimpados estancos. Aísla cada conexión con funda termorretráctil de calidad. EVITA conectores a tornillo o cinta aislante al aire libre.
4. Estanqueidad del sistema: antes de cerrar el difusor, verifica que todas las juntas estén limpias y colocadas correctamente. Inserta las tapas terminales (end caps) con su junta. Aprieta los tornillos de cierre de modo uniforme y según el par indicado, para no deformar el perfil o el difusor.
5. Fijación a la estructura: fija el perfil usando todos los puntos de anclaje previstos. Para paredes, aplica una fina capa de sellador siliconado neutro (para exterior) detrás del perfil antes de fijarlo, para garantizar una adherencia total y prevenir infiltraciones detrás de él.

Mantenimiento programado

Poco pero esencial:

• Limpieza periódica (1-2 veces al año): apaga la alimentación. Limpia el difusor con un paño suave de microfibra y agua jabonosa suave. No uses disolventes o productos abrasivos que empañarían el material;
• Inspección de las juntas: cada 2-3 años, revisa visualmente el estado de las juntas de silicona. Si parecen secas, agrietadas o pierden elasticidad, sustitúyelas. Son recambios económicos que salvan costosos componentes;
• Control de los puntos de fijación: verifica que tornillos y soportes no se hayan aflojado.

Plafones para exterior: invertir en calidad para iluminar con seguridad

Realizar una instalación de plafones para exterior que sea bella, funcional y duradera no es una operación que se improvise. Requiere un diseño cuidadoso, la elección de componentes de alta calidad (desde la tira LED al perfil, desde el difusor a los conectores) y una instalación escrupulosa. Los productos Ledpoint, como las tiras de alta eficiencia y los perfiles impermeables para aplicación en pared, están concebidos para proporcionar las bases sólidas sobre las que construir proyectos de iluminación exterior de éxito.

Recuerda siempre que en los espacios exteriores, iluminar con seguridad significa ante todo elegir productos seguros, con las certificaciones y protecciones adecuadas. Significa también iluminar de manera suficiente para prevenir accidentes, pero no invasiva para no crear contaminación lumínica. Significa por último pensar en el largo plazo, donde la calidad de los materiales y de la instalación se traducen en años de servicio sin preocupaciones y sin costes de reparación.

Esperamos que esta guía te haya sido útil para orientarte en el mundo de los plafones exteriores led. Para cualquier duda técnica o de proyecto, el equipo de Ledpoint está a tu disposición con competencia y pasión.
