Tira led construida utilizando led de la Honglitronic, versión HL-AM-2835H421W-S1-08-HR3-3SDCM. El uso del LED 3step permite instalar o reemplazar tiras led con el mismo tono de color con lo que las variaciones de matiz de color son casi inexistentes hasta en lotes de producción diferentes.
Tira LED con LED 2835 alternados de diferentes temperaturas (3000K 3step y 4000K 3step), seleccionables mediante la inversión de la polaridad de los cables. Al conectar los cables a la alimentación en modo estándar (negro - y rojo +), la tira de LED tendrá una temperatura de color de 4000K. Invertir los cables (negro + y rojo -) resultará en una temperatura de color de 3000K. La elección de la temperatura de color se logra sin utilizar ningún controlador.
Para más información se puede consultar la ficha técnica del led (datasheet).

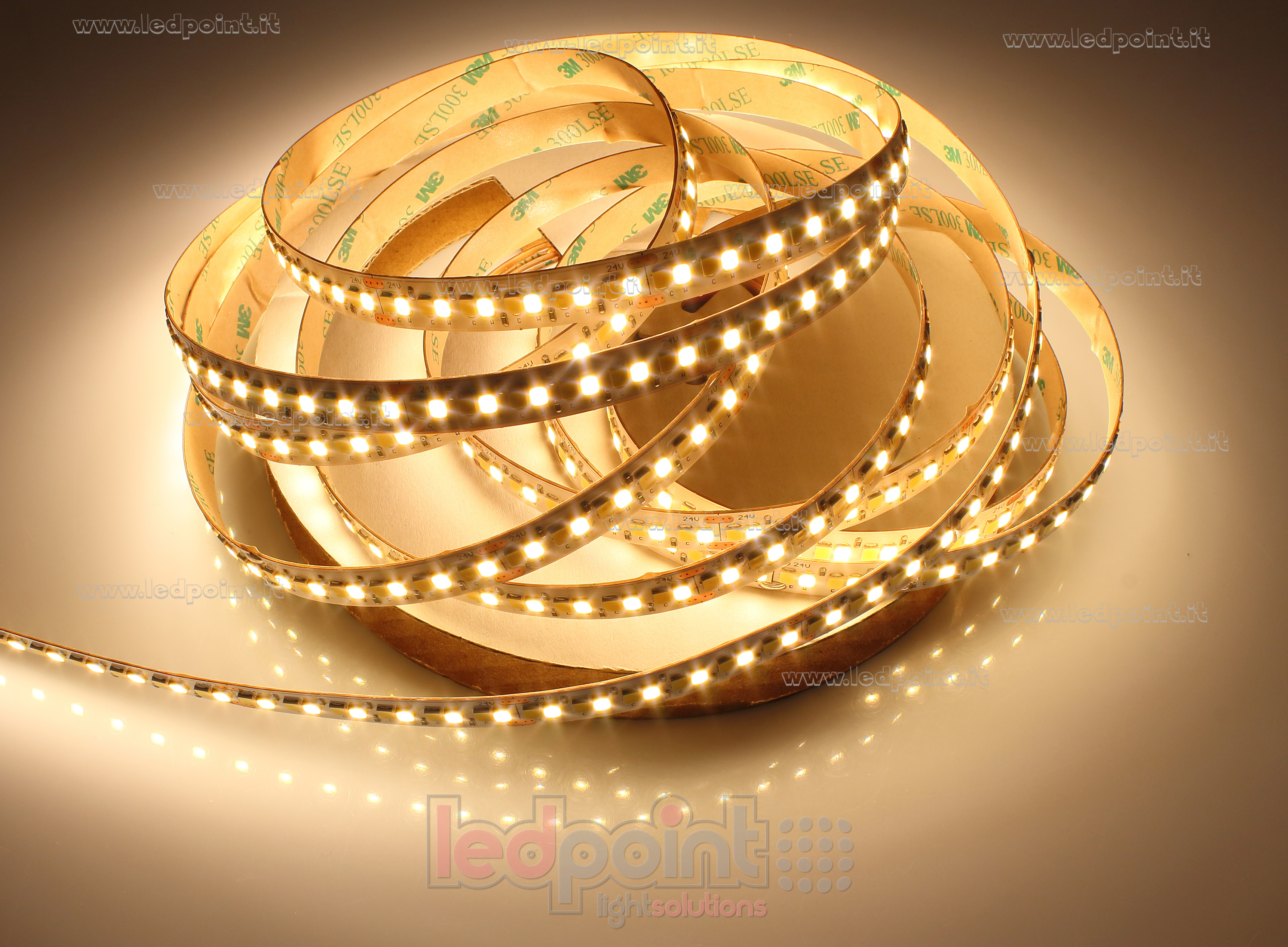

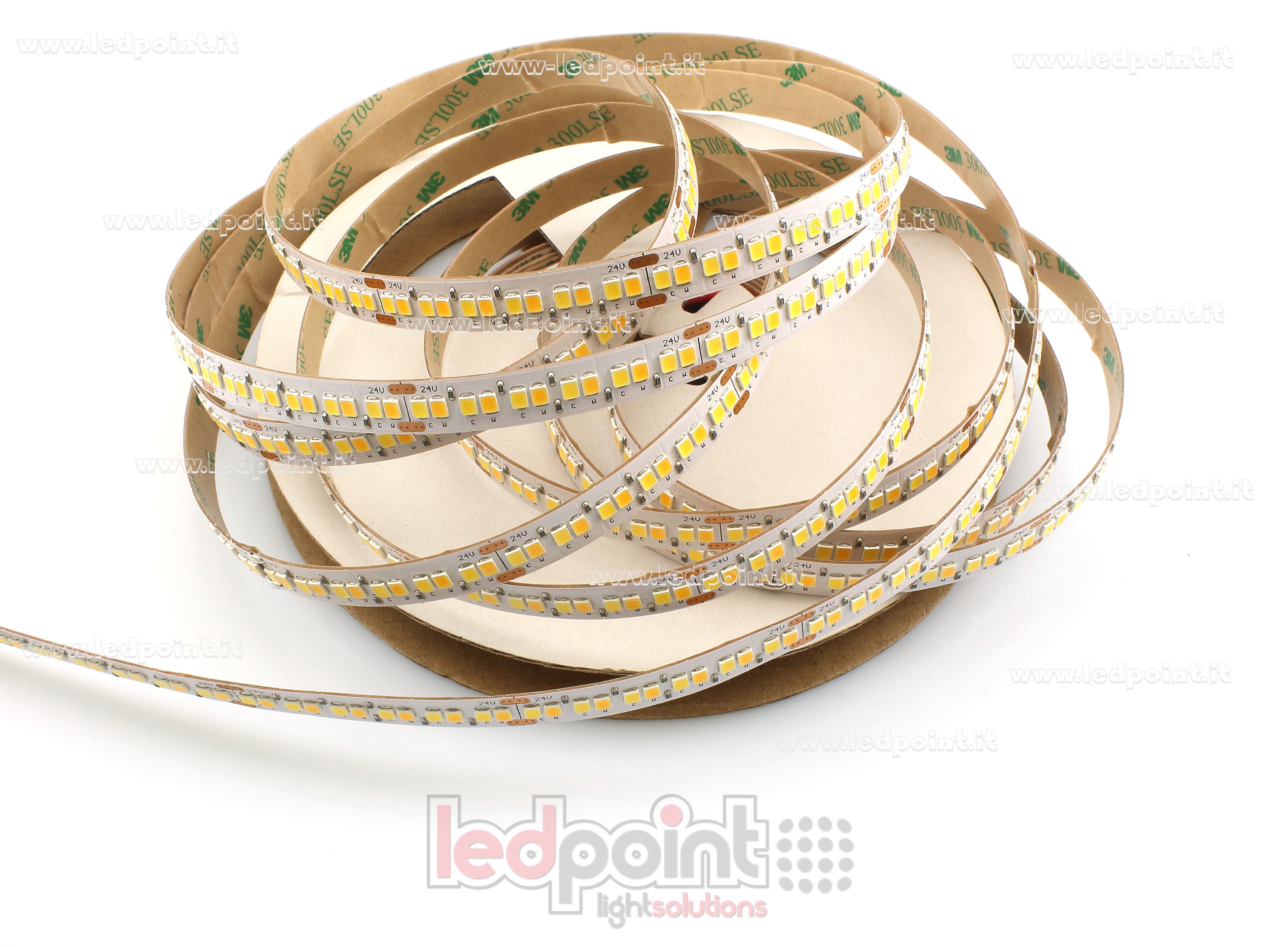

La tira led F52-3s4s-240D22 es flexible y cuenta con adhesivo de doble cara en la parte posterior para una instalación rápida también sobre las superficies curvas.
Ficha técnica:
- LED 2835
- Lúmenes blanco cálido 3000K: 1650 lm/m (valor estimado)
- Lúmenes blanco frío 4000K: 1700 lm/m (valor estimado)
- Eficiencia blanco cálido 3000K: 110 lm/W
- Eficiencia blanco frío 4000K: 110 lm/W
- Temperatura de color de la tira de led: 3000K 3step / 4000K 3step
- Potencia 14,4 W/m (144W), 24V (+0%, -15%),
- Tira led dimerizable con 1200 leds (120+120 leds/m)
- Tira cortable cada 12 leds (cada 5cm). Largo 5 m, ancho 10 mm, alto 1,5 mm
- Color PCB: Blanco
- Modelo cinta de doble cara: 3M 9495LE
- Cables de alimentación 10 cm en ambos lados del rollo led
- Temperatura de ejercicio: -10°C ~ +50°C
- Certificación IEC/TR 62778:2014 riesgo fotobiológico: Grupo de riesgo 1 cuando se utiliza como fuente de iluminación.

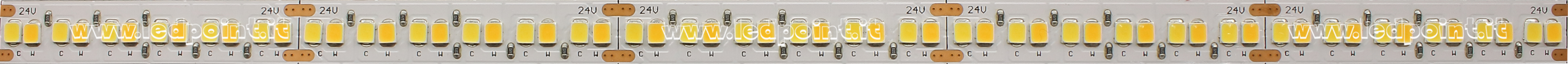

ZOOM TIRA LED 3000K ZOOM TIRA LED 4000K
La potencia utilizada por la tira de led depende de la modalidad de alimentación. Por ejemplo, si se conecta una tira de 5 metros alimentada por un solo lado, la potencia utilizada bajará un 15%. La cantidad de luz producida por las tiras puede cambiar sensiblemente según la tensión de alimentación, según la modalidad de alimentación y la temperatura.
ATENCIÓN: con el fin de disipar el calor generado por las tiras de led se aconseja utilizar un componente de disipación en metal, mejor si en aluminio anodizado. No se deben utilizar componentes de disipación que conducen electricidad ya que pueden provocar un cortocircuito en la tira.

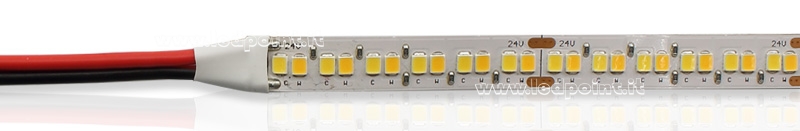

Imagen indicativa para enseñar cables finales de las tiras F52-3s4s-240D22.
Nota: Las imágenes son meramente ilustrativas. Las especificaciones, el embalaje o las características estéticas del producto pueden cambiar sin previo aviso debido a actualizaciones de lote o variaciones en el suministro.
